Электрооборудование (1-2) — HITACHI ZX22U-2

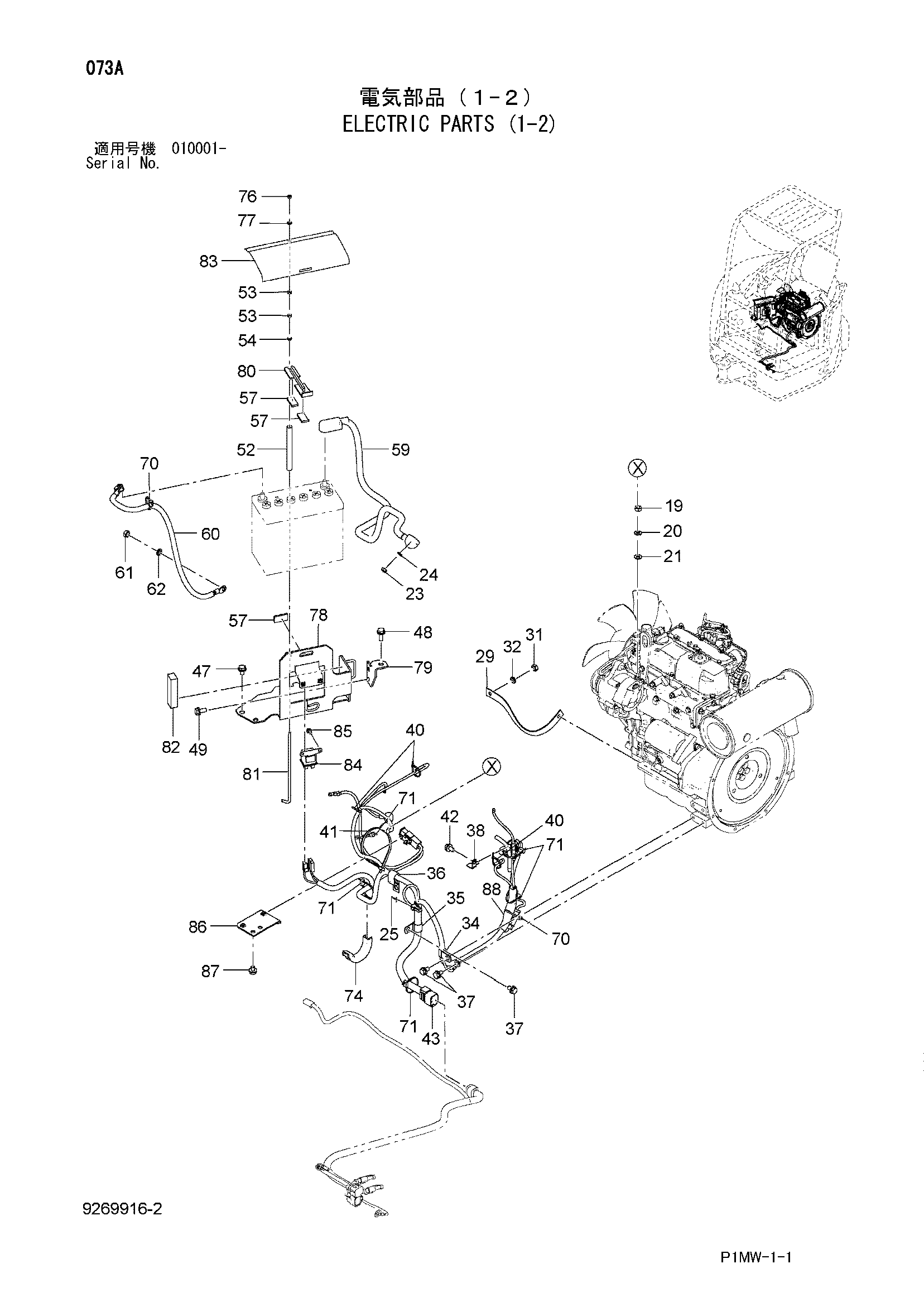

Заводская схема «Электрооборудование (1-2)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | M500605 | Гайка | 1 |
| 20 | A590906 | Пружинная шайба | 1 |
| 21 | A590106 | Плоская шайба | 1 |
| 23 | M500807 | Гайка | 1 |
| 24 | A590908 | Пружинная шайба | 1 |
| 25 | A762025 | Шплинт | 1 |
| 29 | 4372789 | Жгут проводов | 1 |
| 31 | J950010 | Гайка | 1 |
| 32 | A590910 | Пружинная шайба | 1 |
| 34 | 4190275 | Зажим | 1 |
| 35 | 4190274 | Зажим | 1 |
| 36 | 4190282 | Зажим | 1 |
| 37 | J271020 | Болт с шайбой | 3 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4355515 | Кронштейн | 1 |
| 40 | 4326365 | Ленточный зажим | 3 |
| 41 | 4323613 | Ленточный зажим | 1 |
| 42 | J271020 | Болт с шайбой | 1 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 2053849 | Жгут проводов | 1 |
| 47 | J271020 | Болт с шайбой | 2 |
| 47A | J901020 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | J271030 | Болт с шайбой | 1 |
| 48A | J901030 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | J271025 | Болт с шайбой | 2 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 52 | 4289704 | Трубка | 1 |
| 53 | M500605 | Гайка | 2 |
| 54 | A590106 | Плоская шайба | 1 |
| 57 | 4418114 | Резиновая прокладка | 3 |
| 59 | 4661380 | Трос батт. | 1 |
| 60 | 4661390 | Трос батт. | 1 |
| 61 | J950010 | Гайка | 1 |
| 62 | A590910 | Пружинная шайба | 1 |
| 70 | 4055311 | Ленточный зажим | 2 |
| 71 | 4055312 | Ленточный зажим | 5 |
| 74 | 4662400 | Резиновая втулка | 1 |
| 76 | M500605 | Гайка | 1 |
| 77 | A590106 | Плоская шайба | 1 |
| 78 | 7052777 | Кронштейн | 1 |
| 79 | 9767955 | Кронштейн | 1 |
| 80 | 9767956 | Кронштейн | 1 |
| 81 | 4623696 | Болт | 1 |
| 82 | 4448213 | Резиновая прокладка | 1 |
| 83 | 4670653 | Крышка | 1 |
| 84 | 4626352 | Реле | 1 |
| 85 | J680616 | Винт с шайбой | 2 |
| 86 | 8109527 | Кронштейн | 1 |
| 87 | J271016 | Болт с шайбой | 2 |
| 87A | J901016 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
| 88 | 4401712 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
