Навес (2-поле) — HITACHI ZX22U-2

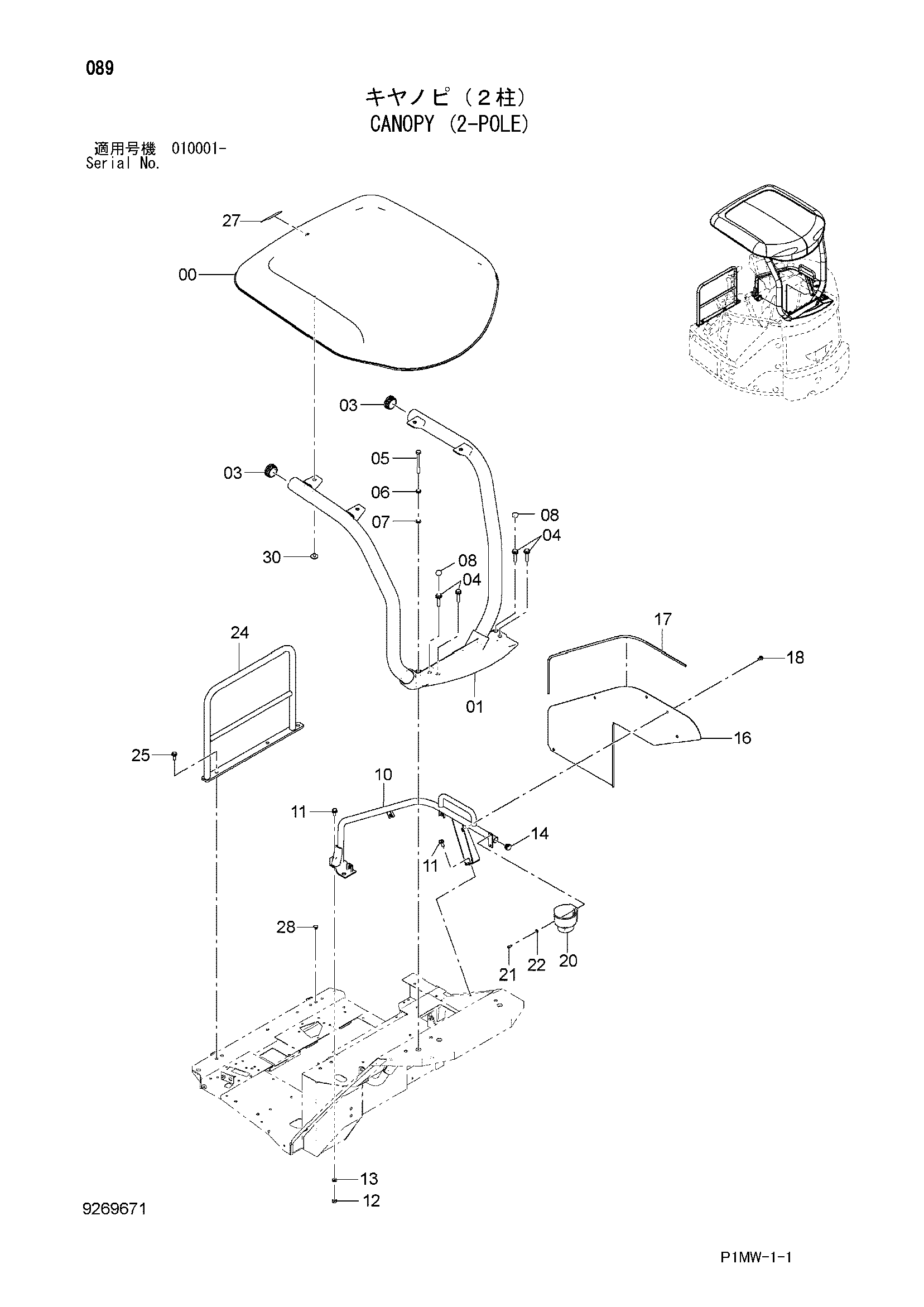

Заводская схема «Навес (2-поле)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4656658 | Рооф | 1 |
| 01 | 6024813 | Поле | 1 |
| 03 | 4472359 | Колпачок | 2 |
| 04 | J271255 | Болт с шайбой | 4 |
| 04A | J901255 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J921202 | Болт | 1 |
| 06 | A590912 | Пружинная шайба | 1 |
| 07 | A590112 | Плоская шайба | 1 |
| 08 | 4642322 | Колпачок | 2 |
| 10 | 7051626 | Поле | 1 |
| 11 | J271025 | Болт с шайбой | 3 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J950010 | Гайка | 1 |
| 13 | A590110 | Плоская шайба | 1 |
| 14 | 4650839 | Колпачок | 1 |
| 16 | 3107747 | Крышка | 1 |
| 17 | 4611249 | Амортизатор | 1 |
| 18 | J260816 | Болт с шайбой | 5 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | 4626962 | Держатель | 1 |
| 21 | J780616 | Болт с внутренним шестигранником | 2 |
| 22 | J222006 | Шайба | 2 |
| 24 | 8105774 | Стойка | 1 |
| 25 | J271030 | Болт с шайбой | 2 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4637624 | Информационная табличка | 1 |
| 28 | 4288579 | Пробка | 1 |
| 30 | J281020 | Болт с шайбой | 4 |
| 30A | J901020 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
