Основные гидролинии (1-2) — HITACHI ZX22U-2

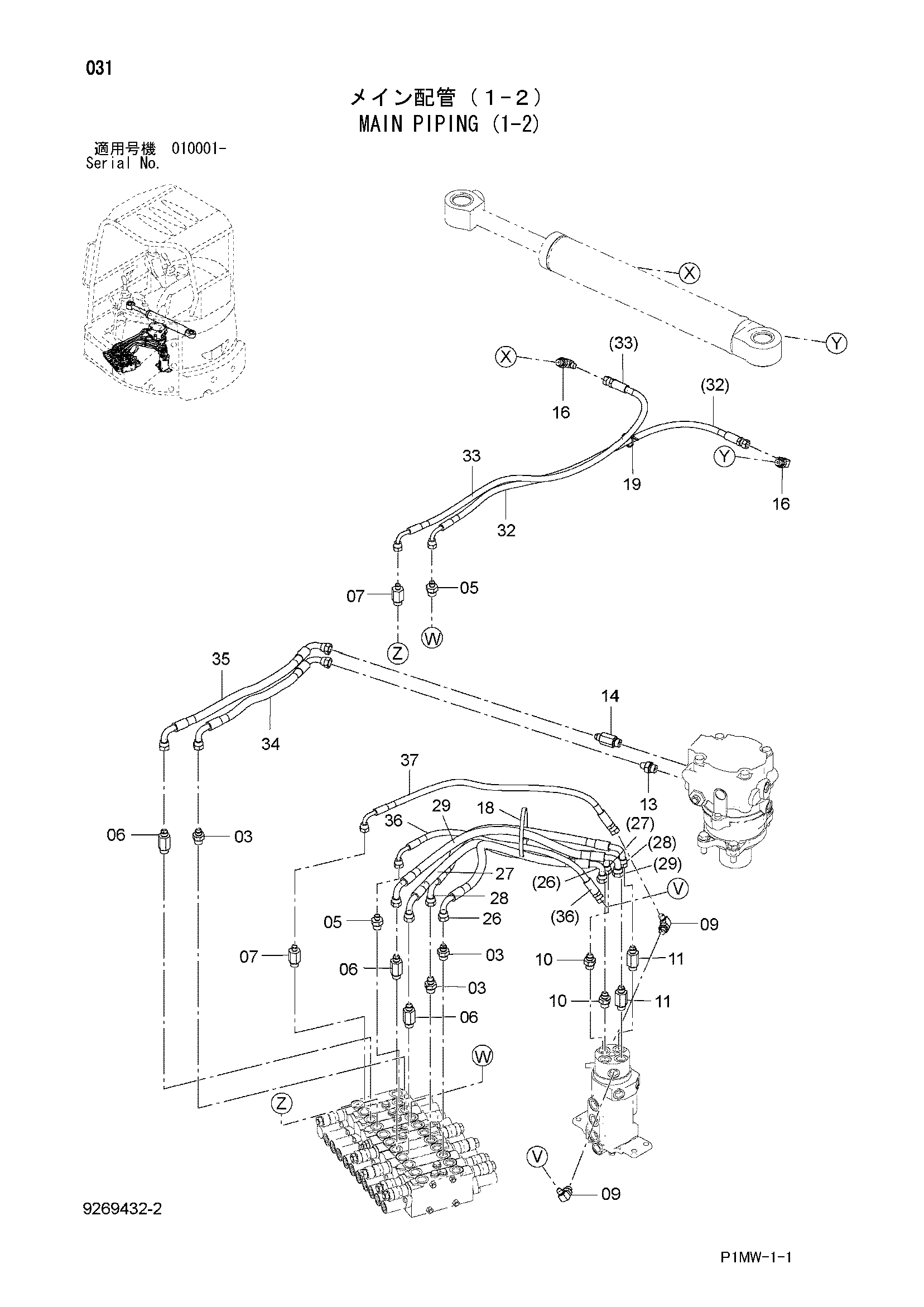

Заводская схема «Основные гидролинии (1-2)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A852133 | Адаптер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852132 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4276965 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4276964 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4276965 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4276965 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852322 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4323613 | Ленточный зажим | 1 |
| 19 | 4326365 | Ленточный зажим | 1 |
| 26 | 4670117 | Шланг | 1 |
| 27 | 4670118 | Шланг | 1 |
| 28 | 4670119 | Шланг | 1 |
| 29 | 4670120 | Шланг | 1 |
| 32 | 4670123 | Шланг | 1 |
| 33 | 4670124 | Шланг | 1 |
| 34 | 4670125 | Шланг | 1 |
| 35 | 4670126 | Шланг | 1 |
| 36 | 4670127 | Шланг | 1 |
| 37 | 4670128 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
