Электрооборудование (1-1) — HITACHI ZX22U-2

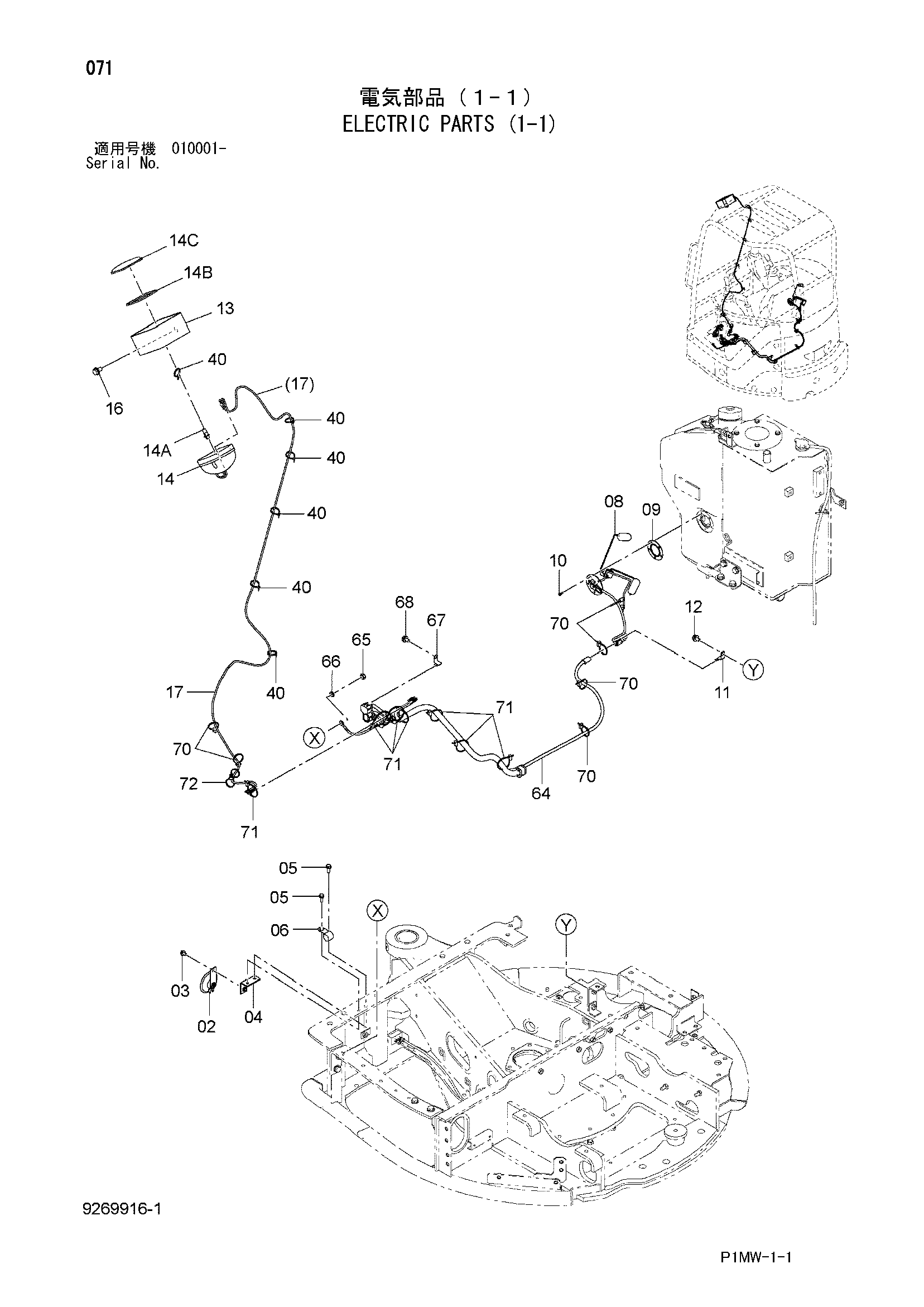

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4608386 | Звуковой сигнал | 1 |
| 03 | J260816 | Болт с шайбой | 1 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 9766934 | Кронштейн | 1 |
| 05 | J260825 | Болт с шайбой | 2 |
| 05A | J900825 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 4190277 | Зажим | 1 |
| 08 | 4659946 | Поплавок | 1 |
| 09 | 4376524 | Манжета | 1 |
| 10 | 4382035 | Винт | 5 |
| 11 | 4257159 | Кронштейн | 1 |
| 12 | J271020 | Болт с шайбой | 1 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4642075 | Защитный кожух | 1 |
| 14 | 4608379 | Фара | 1 |
| 14A | 4375215 | Лампа | 1 |
| 14B | 4428123 | Прокладка | 1 |
| 14C | 4634053 | Рассеиватель | 1 |
| 16 | J271225 | Болт с шайбой | 1 |
| 16A | J901225 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4661388 | Жгут проводов | 1 |
| 40 | 4326365 | Ленточный зажим | 6 |
| 64 | 3108941 | Жгут проводов | 1 |
| 65 | J950010 | Гайка | 1 |
| 66 | A590910 | Пружинная шайба | 1 |
| 67 | 4645952 | Кронштейн | 1 |
| 68 | J271020 | Болт с шайбой | 1 |
| 68A | J901020 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 70 | 4055311 | Ленточный зажим | 6 |
| 71 | 4055312 | Ленточный зажим | 7 |
| 72 | 4371049 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
