Облицовка (1-2) — HITACHI ZX22U-2

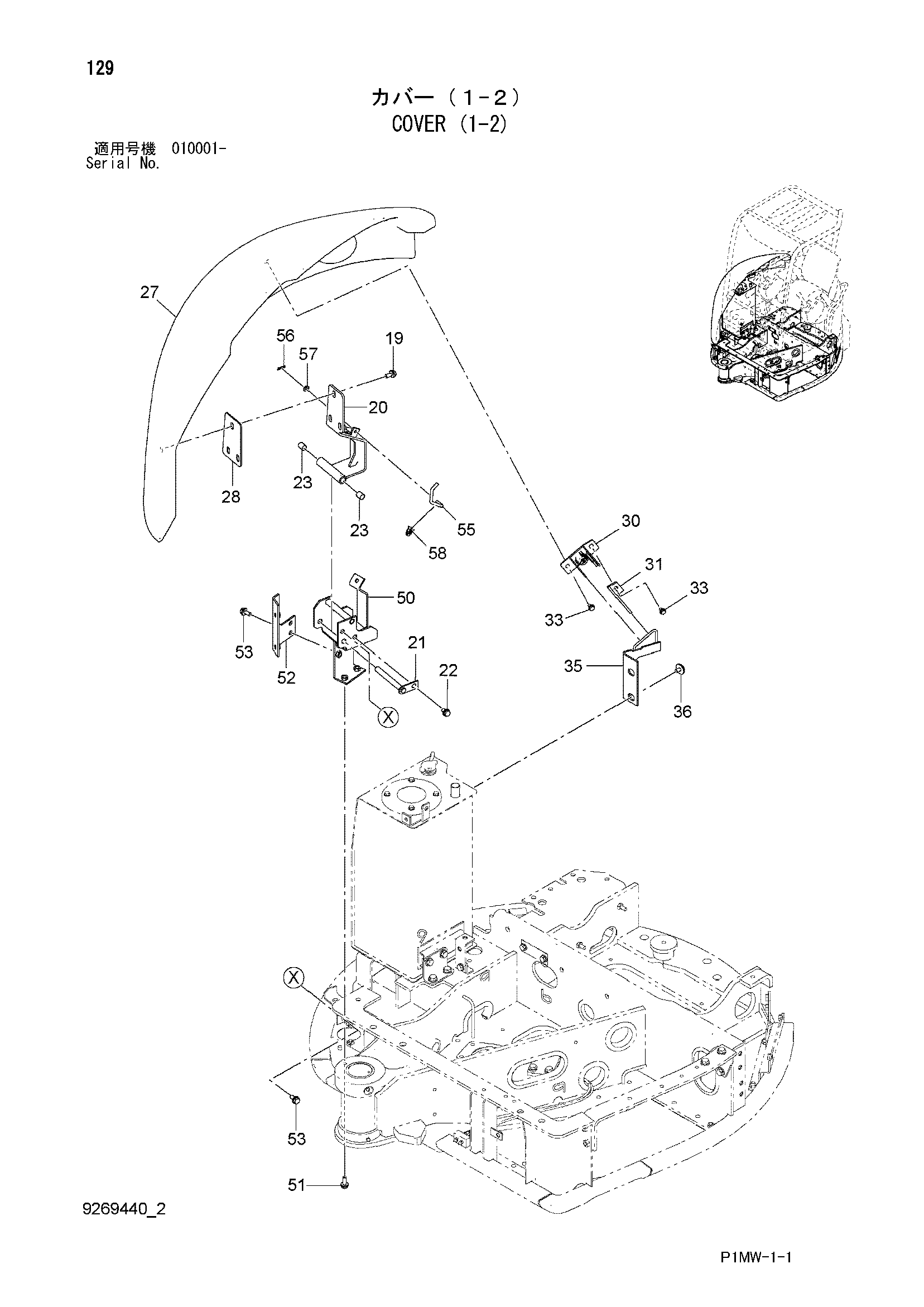

Заводская схема «Облицовка (1-2)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | J271025 | Болт с шайбой | 3 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 8106678 | Петля | 1 |
| 21 | 9762766 | Палец | 1 |
| 22 | J271020 | Болт с шайбой | 4 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4280300 | Втулка | 2 |
| 27 | 2053539 | Крышка | 1 |
| 28 | 4678982 | Пластина | 1 |
| 30 | 4631969 | Замок | 1 |
| 31 | 9763952 | Направляющая | 1 |
| 33 | J260816 | Болт с шайбой | 2 |
| 33A | J900816 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 35 | 8106679 | Защёлка | 1 |
| 36 | J281020 | Болт с шайбой | 2 |
| 36A | J901020 | Болт | 1 |
| 36B | 4486055 | Шайба | 1 |
| 50 | 7051655 | Кронштейн | 1 |
| 51 | J271030 | Болт с шайбой | 2 |
| 51A | J901030 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | 8107107 | Кронштейн | 1 |
| 53 | J271025 | Болт с шайбой | 3 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 55 | 9767962 | Замок | 1 |
| 56 | 4022697 | Стопорный палец | 1 |
| 57 | A590108 | Плоская шайба | 1 |
| 58 | 4399244 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
