Отопитель (1) — HITACHI ZX22U-2

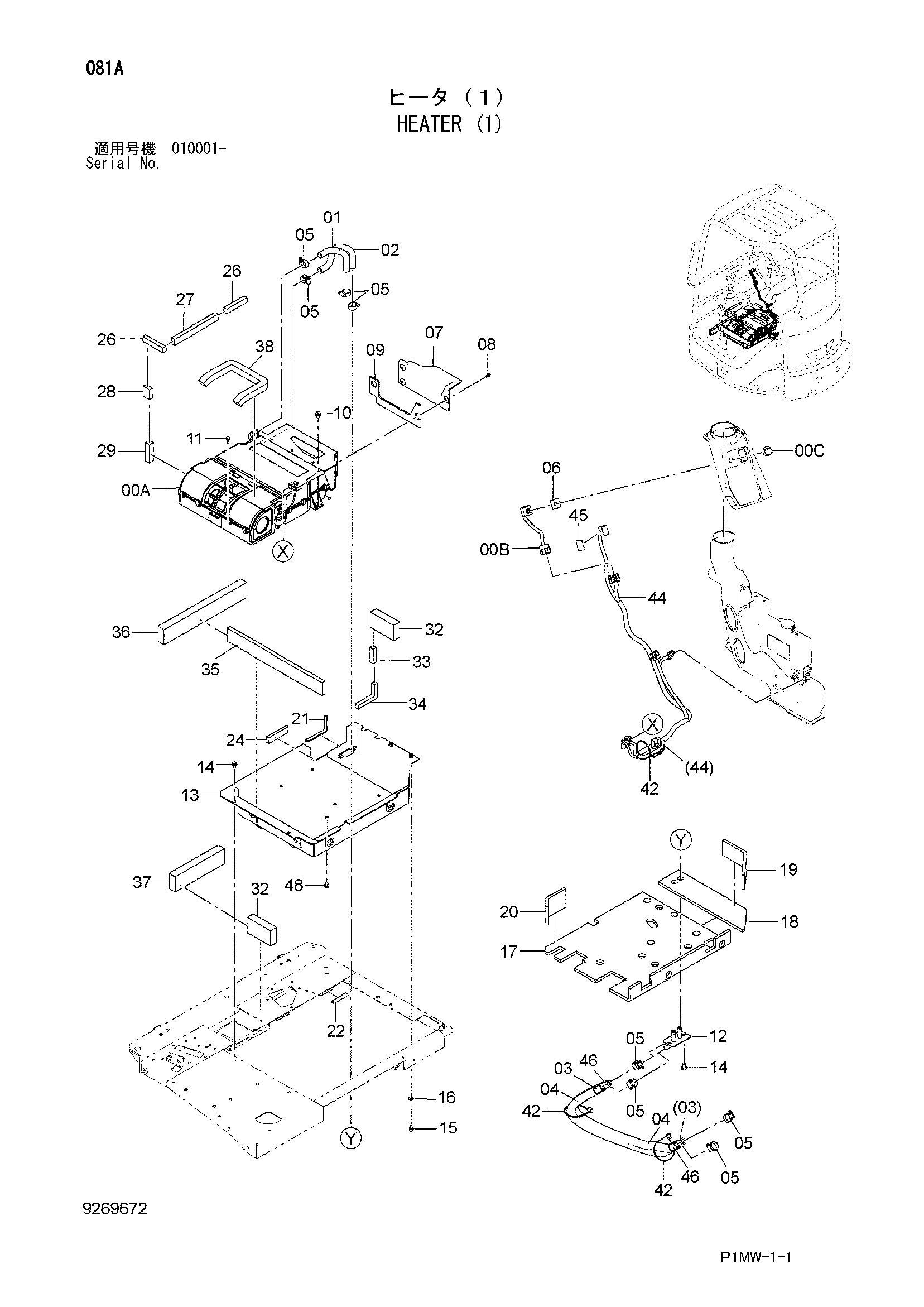

Заводская схема «Отопитель (1)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9263260 | Отопитель | 1 |
| 00A | 4653159 | Блок | 1 |
| 00B | 4638829 | Выключатель поворотный | 1 |
| 00C | 4640365 | Диал | 1 |
| 01 | 4661061 | Водяной шланг | 1 |
| 02 | 4661062 | Водяной шланг | 1 |
| 03 | 4231620 | Водяной шланг | 1 |
| 04 | 4315267 | Трубка | 2 |
| 05 | 4514699 | Хомут шланга | 8 |
| 06 | 4640634 | Лист | 1 |
| 07 | 4619150 | Воздуховод | 1 |
| 08 | J680616 | Винт с шайбой | 3 |
| 09 | 4629327 | Резиновая прокладка | 1 |
| 10 | J260820 | Болт с шайбой | 2 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | J260620 | Болт с шайбой | 2 |
| 11A | J900620 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | 9766946 | Трубка | 1 |
| 13 | 7051605 | Крышка | 1 |
| 14 | J260816 | Болт с шайбой | 4 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J780816 | Болт с внутренним шестигранником | 2 |
| 16 | A590108 | Плоская шайба | 2 |
| 17 | 3108174 | Стекловата | 1 |
| 18 | 4661121 | Стекловата | 1 |
| 19 | 4629768 | Стекловата | 1 |
| 20 | 4629763 | Стекловата | 1 |
| 21 | 4423957 | Амортизатор | 1 |
| 22 | 4653083 | Амортизатор | 1 |
| 24 | 4638301 | Резиновая прокладка | 1 |
| 26 | 4627387 | Резиновая прокладка | 2 |
| 27 | 4627382 | Резиновая прокладка | 1 |
| 28 | 4638598 | Резиновая прокладка | 1 |
| 29 | 4638300 | Резиновая прокладка | 1 |
| 32 | 4627384 | Резиновая прокладка | 2 |
| 33 | 4627386 | Резиновая прокладка | 1 |
| 34 | 4627385 | Резиновая прокладка | 1 |
| 35 | 4653084 | Резиновая прокладка | 1 |
| 36 | 4627381 | Резиновая прокладка | 1 |
| 37 | 4627380 | Резиновая прокладка | 1 |
| 38 | 4645739 | Резиновое уплотнение | 1 |
| 42 | 4055312 | Ленточный зажим | 3 |
| 44 | 3109009 | Жгут проводов | 1 |
| 45 | 4633774 | Информационная табличка | 1 |
| 46 | 4412685 | Водяной шланг | 1 |
| 48 | J260816 | Болт с шайбой | 4 |
| 48A | J900816 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
