Основные гидролинии (1-1) — HITACHI ZX22U-2

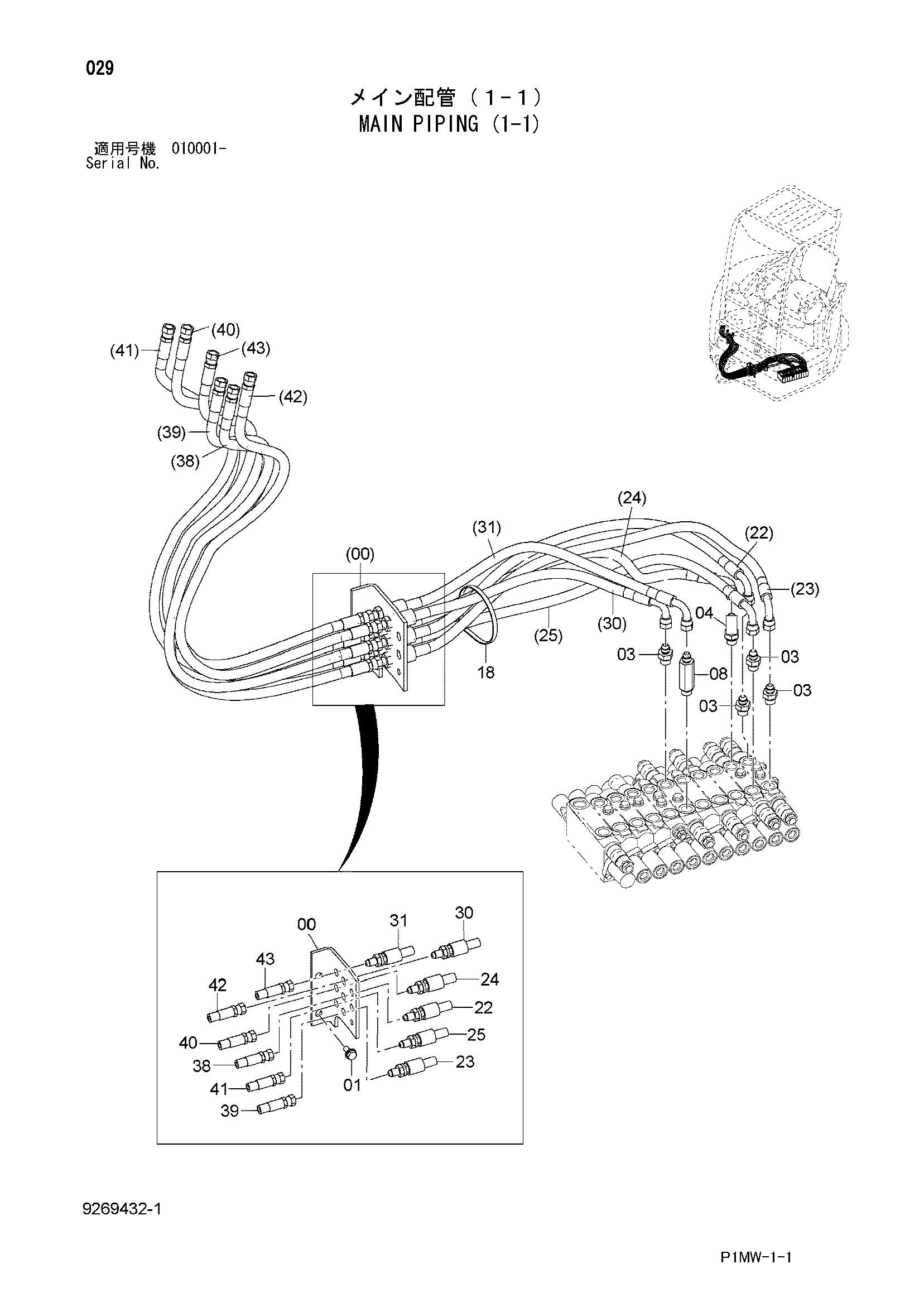

Заводская схема «Основные гидролинии (1-1)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4661066 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852133 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4325979 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4323613 | Ленточный зажим | 1 |
| 22 | 4670113 | Шланг | 1 |
| 23 | 4670114 | Шланг | 1 |
| 24 | 4670115 | Шланг | 1 |
| 25 | 4670116 | Шланг | 1 |
| 30 | 4670121 | Шланг | 1 |
| 31 | 4670122 | Шланг | 1 |
| 38 | 4670129 | Шланг | 1 |
| 39 | 4670130 | Шланг | 1 |
| 40 | 4670131 | Шланг | 1 |
| 41 | 4670132 | Шланг | 1 |
| 42 | 4670133 | Шланг | 1 |
| 43 | 4670134 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
