Кабина — HITACHI ZX22U-2

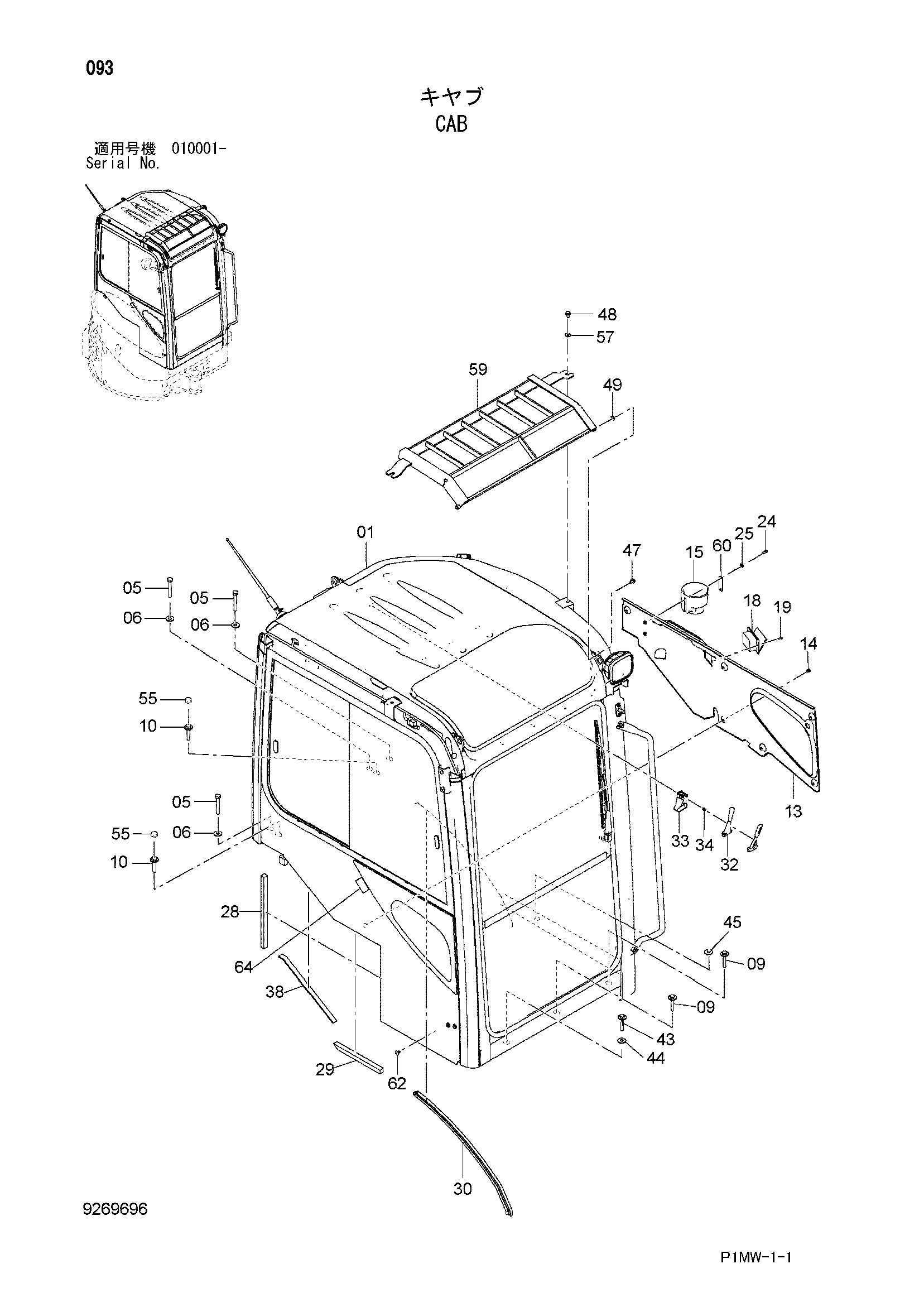

Заводская схема «Кабина» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4627654 | Кабина | 1 |
| 05 | J901280 | Болт | 3 |
| 06 | 449490 | Шайба | 3 |
| 09 | J281065 | Болт с шайбой | 2 |
| 09A | J901065 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | J281260 | Болт с шайбой | 2 |
| 10A | J901260 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 13 | 4627370 | Крышка | 1 |
| 14 | J680612 | Винт с шайбой | 6 |
| 15 | 4626962 | Держатель | 1 |
| 18 | 4627502 | Асхтрай | 1 |
| 19 | M470416 | Винт | 2 |
| 24 | J780616 | Болт с внутренним шестигранником | 2 |
| 25 | J222006 | Шайба | 2 |
| 28 | 4635277 | Резиновая прокладка | 1 |
| 29 | 4635278 | Резиновая прокладка | 1 |
| 30 | 4635279 | Уплотнитель | 1 |
| 32 | 4362700 | Молоток | 1 |
| 33 | 2038764 | Кронштейн | 1 |
| 34 | J680512 | Винт с шайбой | 2 |
| 38 | 4636340 | Резиновая прокладка | 1 |
| 43 | J901070 | Болт | 1 |
| 44 | 4681436 | Проставка | 1 |
| 45 | 4681439 | Плоская шайба | 1 |
| 47 | J260816 | Болт с шайбой | 2 |
| 47A | J900816 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 48 | J260820 | Болт с шайбой | 2 |
| 48A | J900820 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 49 | A590108 | Плоская шайба | 2 |
| 55 | 4642322 | Колпачок | 2 |
| 57 | 4295657 | Шайба плаин | 2 |
| 59 | 7050611 | Защитный кожух | 1 |
| 60 | 4626724 | Пластина | 1 |
| 62 | 4288579 | Пробка | 2 |
| 64 | 4680422 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
