Рукоять 1.0m детали — HITACHI ZX22U-2

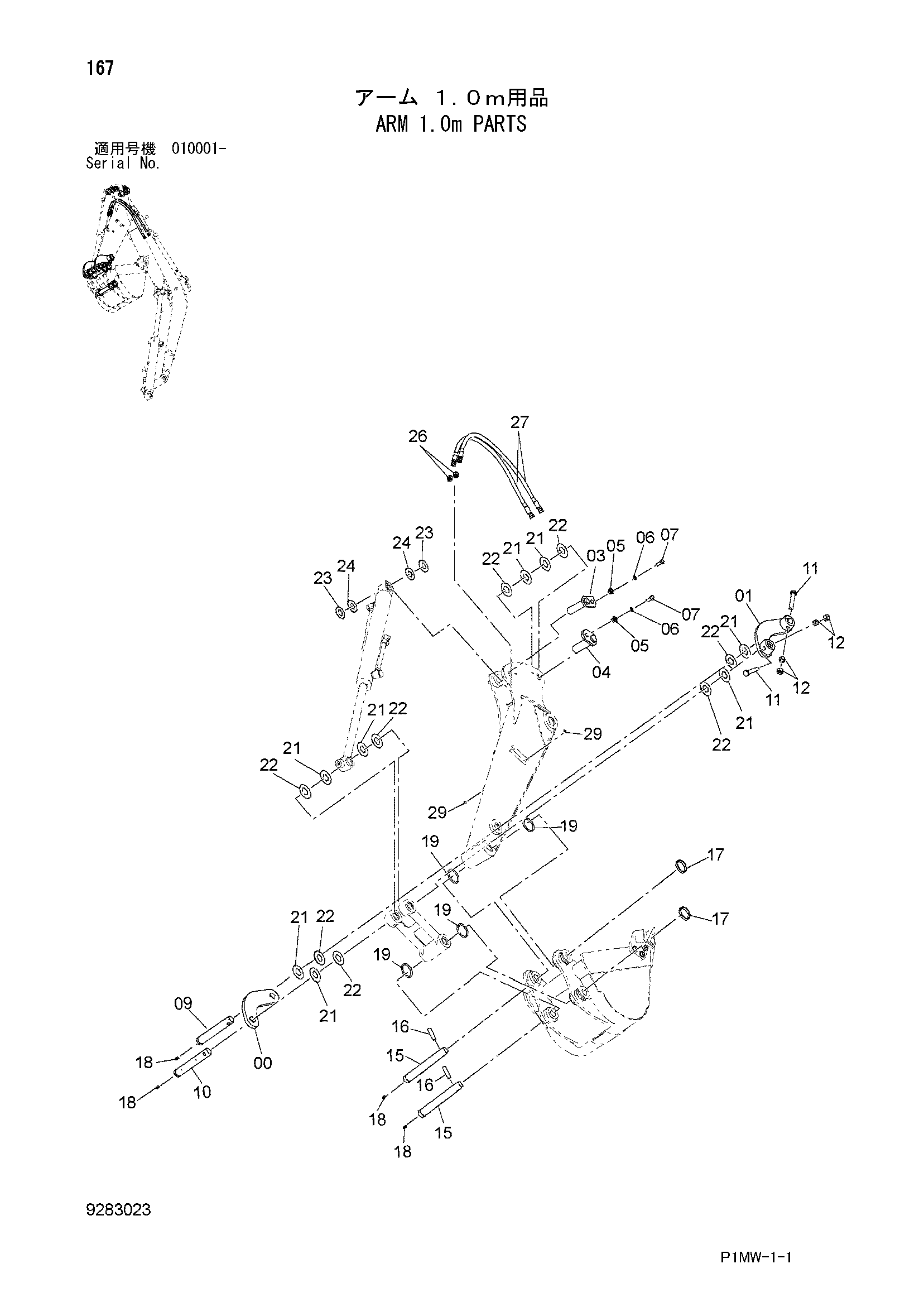

Заводская схема «Рукоять 1.0m детали» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4444591 | Тяга | 1 |
| 01 | 8101477 | Тяга | 1 |
| 03 | 9766894 | Палец | 1 |
| 04 | 9758092 | Палец | 1 |
| 05 | 4339354 | Втулка | 2 |
| 06 | A590912 | Пружинная шайба | 2 |
| 07 | J901230 | Болт | 2 |
| 09 | 4332018 | Палец | 1 |
| 10 | 4332019 | Палец | 1 |
| 11 | 4633023 | Стопорный палец | 2 |
| 12 | J950016 | Гайка | 4 |
| 15 | 4487425 | Палец | 2 |
| 16 | 4244708 | Палец | 2 |
| 17 | 4351621 | Кольцо | 2 |
| 18 | J75481 | Пресс-маслёнка | 4 |
| 19 | 4275520 | Уплотнительное кольцо | 4 |
| 21 | 4367639 | Регулировочная шайба 0.5mm | 8 |
| 22 | 4367641 | Регулировочная шайба 1.0mm | 8 |
| 23 | 4359554 | Регулировочная шайба 0.5mm | 2 |
| 24 | 4359556 | Регулировочная шайба 1.0mm | 2 |
| 26 | A852133 | Адаптер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4661230 | Шланг | 2 |
| 29 | 4484294 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
