Коленчатый вал, поршень — HITACHI ZX22U-2

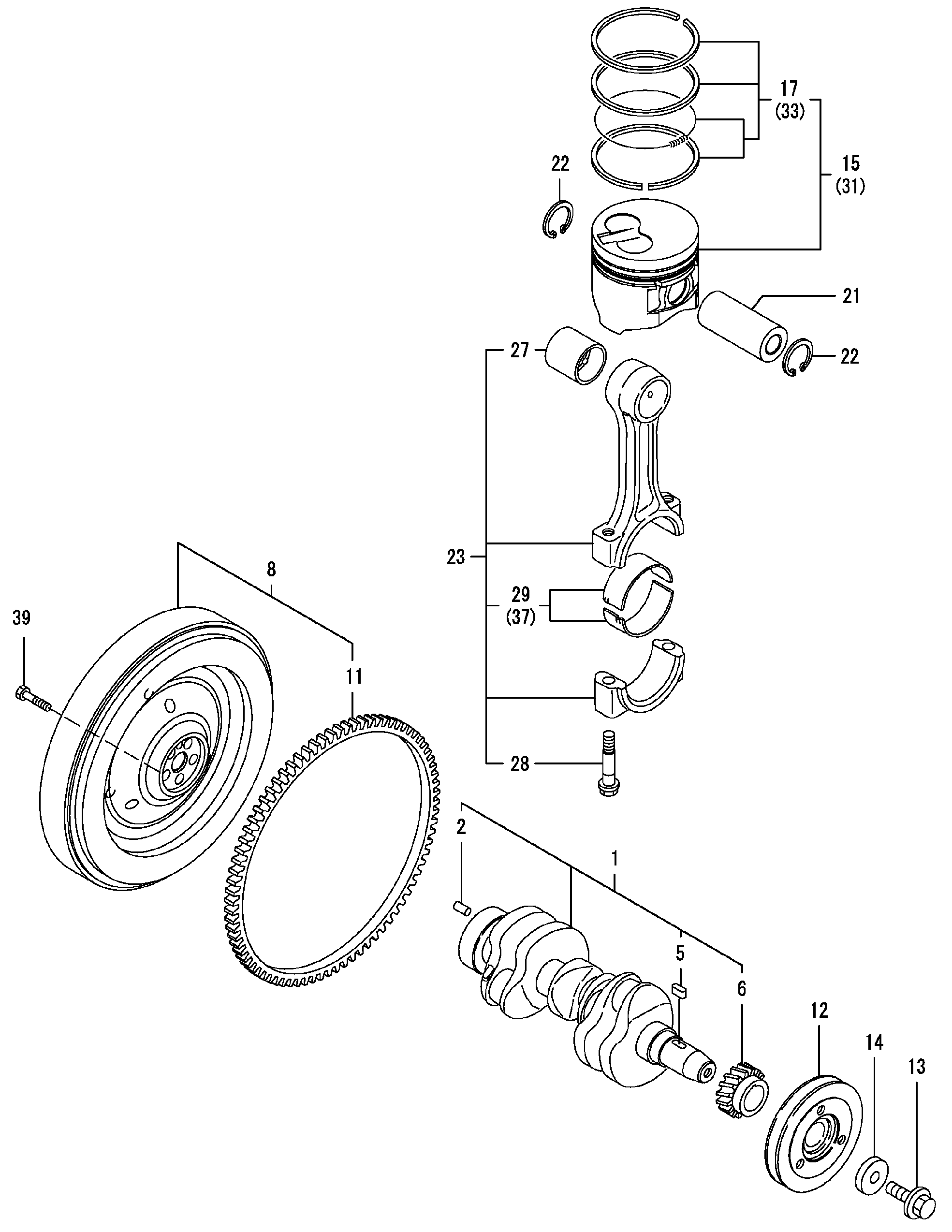

Заводская схема «Коленчатый вал, поршень» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM119717-21700 | Коленчатый вал в сборе | 1 |
| 2 | YNM129100-01580 | Параллел палец 8X16 | 1 |
| 5 | YNM22512-040120 | KEY 4X 12 | 1 |
| 6 | YNM119717-21200 | Шестерня, коленчатый вал | 1 |
| 8 | YNM119636-21580 | Маховик в сборе | 1 |
| 11 | YNM119865-21600 | Шестерня, кольцо | 1 |
| 12 | YNM119515-21650 | В-пуллей, коленчатый вал | 1 |
| 13 | YNM119621-21680 | Болт M12X1.25, фланец | 1 |
| 14 | YNM119620-21941 | Шайба | 1 |
| 15 | YNM119717-22080 | Поршень W/кольцо | 3 |
| 17 | YNM119717-22500 | Кольцо комплект | 3 |
| 21 | YNM119717-22300 | Палец, поршень | 3 |
| 22 | YNM22252-000220 | CIRCLIP 22 | 6 |
| 23 | YNM119717-23000 | Шток в сборе, коннектинг | 3 |
| 27 | YNM119717-23910 | Втулка, поршень палец | 3 |
| 28 | YNM119717-23200 | Болт, коннектинг шток | 6 |
| 29 | YNM119717-23601 | Металлический в сборе, кранк палец | 3 |
| 31 | YNM119717-22090 | Поршень W/кольцо | 3 |
| 33 | YNM119717-22550 | Кольцо комплект, 0.25 OS | 3 |
| 37 | YNM119717-23611 | Подшипник, палец US=0.25 | 3 |
| 39 | YNM121111-21501 | Болт, маховик | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
