Дополнительный трубопроводы — HITACHI ZX22U-2

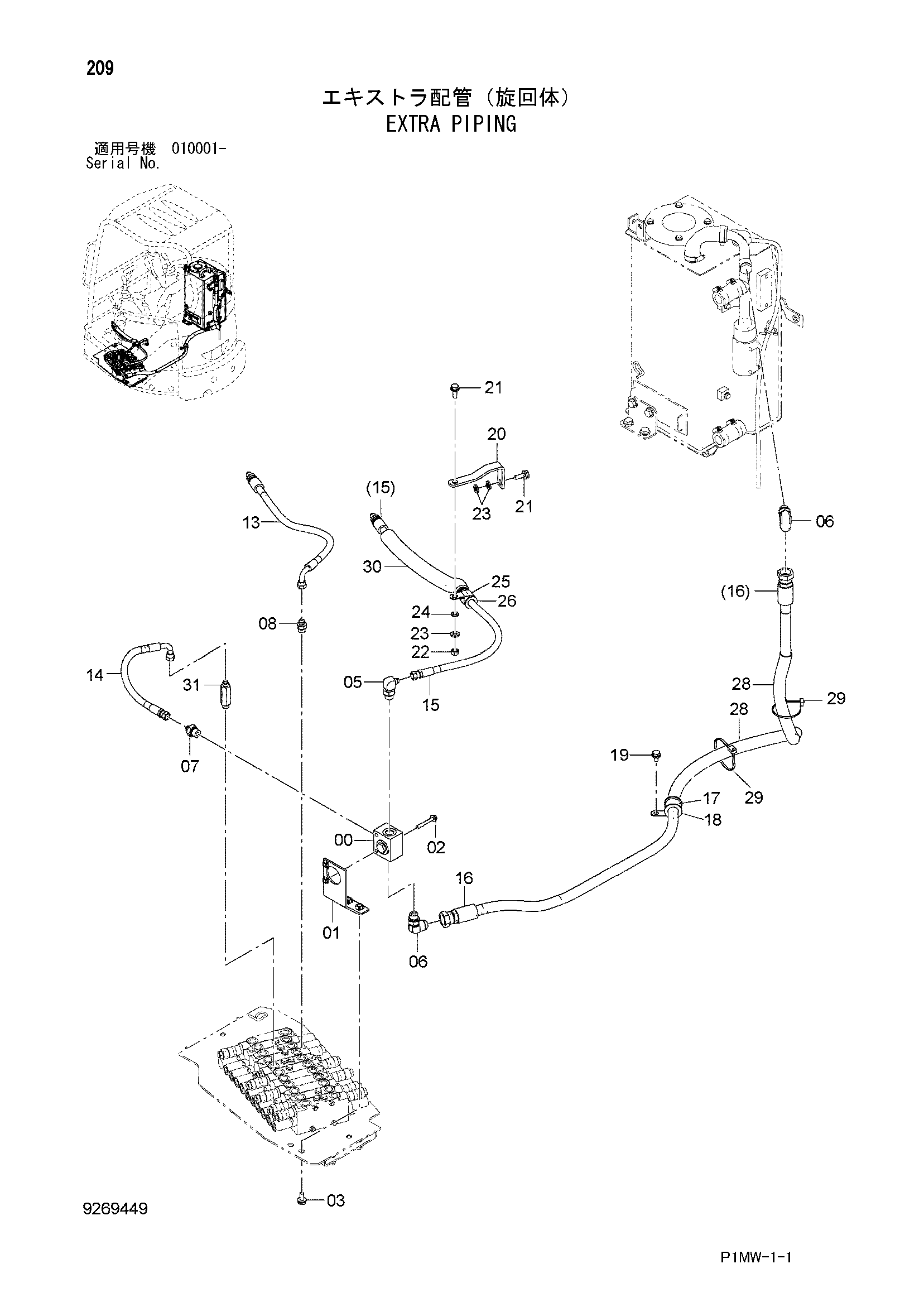

Заводская схема «Дополнительный трубопроводы» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | 9761376 | Кронштейн | 1 |
| 02 | J260860 | Болт с шайбой | 2 |
| 02A | J900860 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852343 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4190246 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852143 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4670135 | Шланг | 1 |
| 14 | 4670136 | Шланг | 1 |
| 15 | 4670137 | Шланг | 1 |
| 16 | 4670138 | Шланг | 1 |
| 17 | 4190264 | Зажим | 1 |
| 18 | 4625450 | Резиновая втулка | 1 |
| 19 | J271020 | Болт с шайбой | 1 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4625614 | Кронштейн | 1 |
| 21 | J271030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J950010 | Гайка | 1 |
| 23 | J222010 | Шайба | 3 |
| 24 | A590910 | Пружинная шайба | 1 |
| 25 | 4192035 | Зажим | 1 |
| 26 | 4463996 | Резиновая втулка | 1 |
| 28 | 4327294 | Защитный кожух | 2 |
| 29 | 4055312 | Ленточный зажим | 1 |
| 30 | 4621216 | Трубка | 1 |
| 31 | 4680303 | Адаптер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
