Навесное оборудование педаль (кабина) — HITACHI ZX22U-2

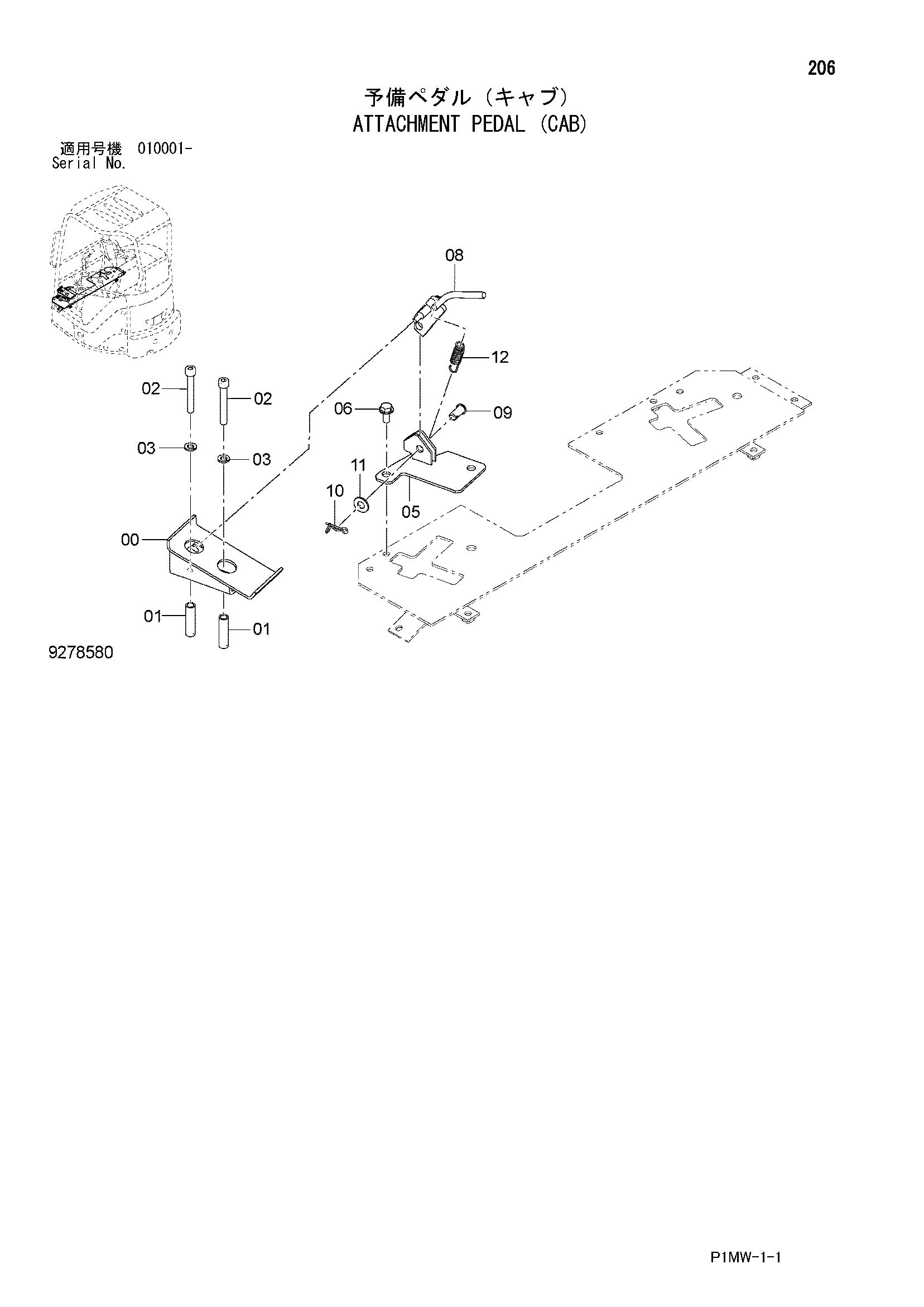

Заводская схема «Навесное оборудование педаль (кабина)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109512 | Педаль | 1 |
| 01 | 4617343 | Втулка | 2 |
| 02 | J780860 | Болт с внутренним шестигранником | 2 |
| 03 | A590908 | Пружинная шайба | 2 |
| 05 | 8109514 | Кронштейн | 1 |
| 06 | J260820 | Болт с шайбой | 1 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 8109513 | Ограничитель | 1 |
| 09 | 4287795 | Палец | 1 |
| 10 | 4476860 | Стопорный палец | 1 |
| 11 | A590110 | Плоская шайба | 1 |
| 12 | 4279604 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
