Рама — HITACHI ZX22U-2

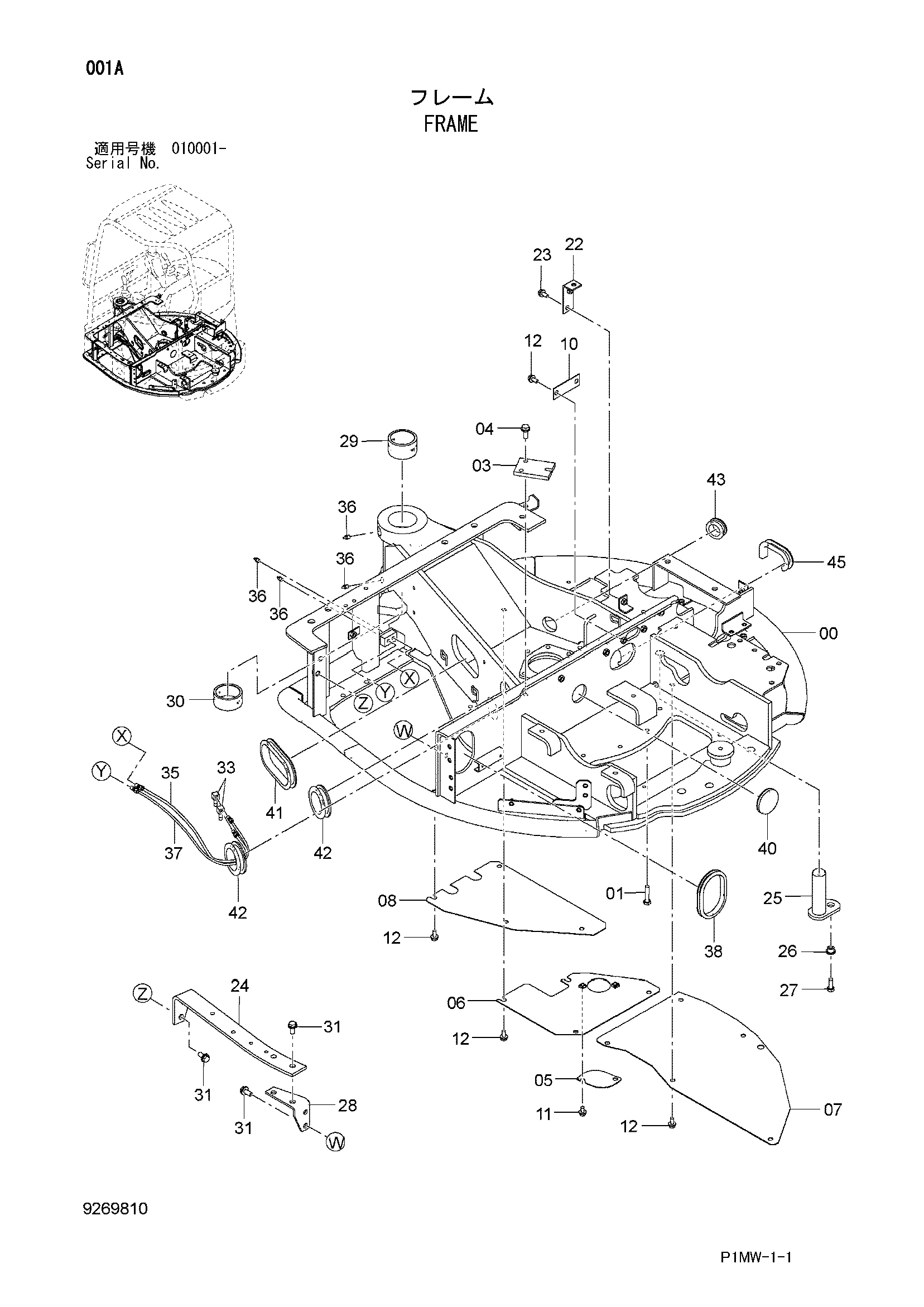

Заводская схема «Рама» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011026 | Рама основной | 1 |
| 01 | J921255 | Болт | 15 |
| 03 | 4643649 | Ограничитель | 1 |
| 04 | J271235 | Болт с шайбой | 2 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4640766 | Крышка | 1 |
| 06 | 8107004 | Крышка | 1 |
| 07 | 2053876 | Крышка | 1 |
| 08 | 3108287 | Крышка | 1 |
| 10 | 4622453 | Пластина | 1 |
| 11 | J271020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271025 | Болт с шайбой | 15 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 22 | 9766945 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 1 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4665905 | Пластина | 1 |
| 25 | 9766384 | Палец | 1 |
| 26 | 4339354 | Втулка | 1 |
| 27 | J901230 | Болт | 1 |
| 28 | 9762109 | Кронштейн | 1 |
| 29 | 4409122 | Втулка | 1 |
| 30 | 4418381 | Втулка | 1 |
| 31 | J271230 | Болт с шайбой | 6 |
| 31A | J901230 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 33 | 4606713 | Угловой штуцер | 2 |
| 35 | 4661448 | Нейлоновый шланг | 1 |
| 36 | J75481 | Пресс-маслёнка | 4 |
| 37 | 4603037 | Нейлоновый шланг | 1 |
| 38 | 4626998 | Резиновая втулка | 1 |
| 40 | 4201928 | Резиновая втулка | 1 |
| 41 | 4643648 | Резиновая втулка | 1 |
| 42 | 4226533 | Резиновая втулка | 2 |
| 43 | 4121411 | Резиновая втулка | 1 |
| 45 | 4678709 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
