Топливный впрыск клапан — HITACHI ZX22U-2

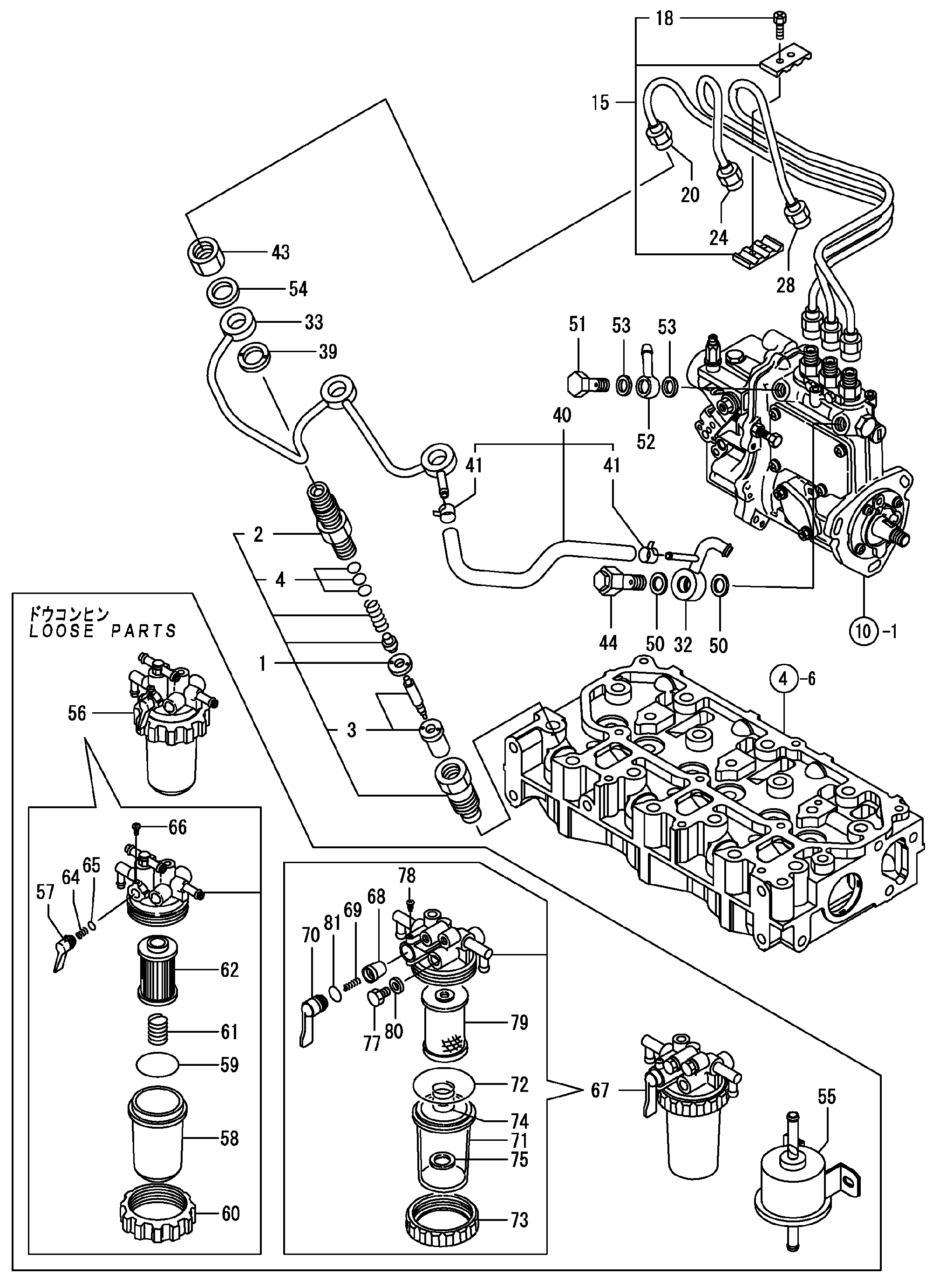

Заводская схема «Топливный впрыск клапан» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM119717-53001 | Клапан в сборе, впрыск | 3 |
| 2 | YNM118200-53010 | Держатель, форсунка | 3 |
| 3 | YNM119717-53010 | Форсунка в сборе | 3 |
| 4 | YNM129901-53800 | Регулировочная шайба комплект | 3 |
| 15 | YNM129150-59120 | Фиксатор, впрыск. трубка | 1 |
| 18 | YNM129150-59131 | Болт M4X14, хекс.сккт. | 2 |
| 20 | YNM119717-59810 | Трубка, топливный впрыск | 1 |
| 24 | YNM119717-59820 | Трубка, топливный впрыск | 1 |
| 28 | YNM119717-59830 | Трубка, топливный впрыск | 1 |
| 32 | YNM119515-59581 | Соединение, над поток | 1 |
| 33 | YNM119717-59510 | Трубка в сборе, обратный | 1 |
| 39 | YNM129901-59560 | Прокладка, обратный | 3 |
| 40 | YNM119744-59560 | Трубка, топливный обратный | 1 |
| 41 | YNM124066-59100 | CLAMP 8 | 2 |
| 43 | YNM119620-59700 | Гайка | 3 |
| 44 | YNM119813-59950 | Клапан в сборе, обратный | 1 |
| 50 | YNM22190-120002 | Уплотнение шайба 12 | 2 |
| 51 | YNM103854-39140 | Болт, трубка соединение | 1 |
| 52 | YNM101304-59020 | Соединение 12, трубка | 1 |
| 53 | YNM22190-120002 | Уплотнение шайба 12 | 2 |
| 54 | YNM22190-120002 | Уплотнение шайба 12 | 3 |
| 55 | YNM129612-52100 | Топливный насос | 1 |
| 56 | YNM119740-55600 | Страинер в сборе | 1 |
| 57 | YNM119810-55340 | Рычаг | 1 |
| 58 | YNM121254-55510 | Чашка, страинер | 1 |
| 59 | YNM102103-55520 | Уплотнительное кольцо | 1 |
| 60 | YNM110250-55610 | Кольцо, ретаининг | 1 |
| 61 | YNM121250-55620 | Пружина | 1 |
| 62 | YNM119810-55650 | Элемент | 1 |
| 64 | YNM104200-55330 | Пружина, тапер клапан | 1 |
| 65 | YNM24311-240100 | Уплотнительное кольцо 1A P-10A | 1 |
| 66 | YNM104200-55750 | Винт M 4 | 1 |
| 67 | YNM129335-55700 | Сепаратор, водяной | 1 |
| 68 | YNM104200-55321 | Клапан, тапер | 1 |
| 69 | YNM104200-55330 | Пружина, тапер клапан | 1 |
| 70 | YNM104200-55341 | Рукоятка, кокк | 1 |
| 71 | YNM124064-55510 | Бовл, топливный страинер | 1 |
| 72 | YNM102103-55520 | Уплотнительное кольцо | 1 |
| 73 | YNM110250-55610 | Кольцо, ретаининг | 1 |
| 74 | YNM121257-55720 | Пружина, экран | 1 |
| 75 | YNM121257-55731 | Поплавок | 1 |
| 77 | YNM101720-55750 | Пробка 6 | 2 |
| 78 | YNM104200-55750 | Винт M 4 | 1 |
| 79 | YNM171081-55910 | Экран | 1 |
| 80 | YNM23418-060000 | Прокладка 6, нейлоновый | 2 |
| 81 | YNM24311-240100 | Уплотнительное кольцо 1A P-10A | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
