Поршневой насос — HITACHI ZX22U-2

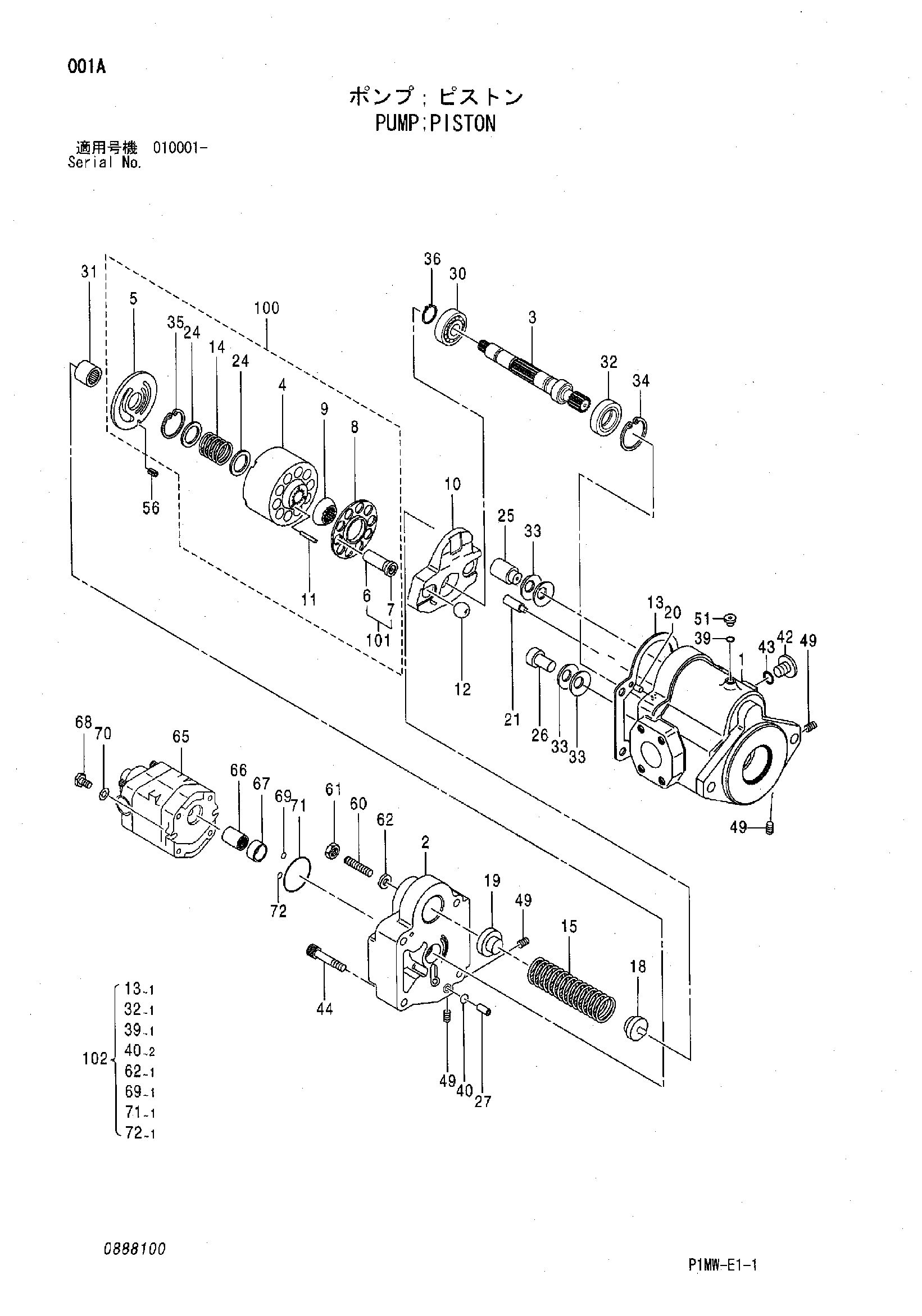

Заводская схема «Поршневой насос» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4478986	Поршневой насос	1
3	0869601	Вал	1
8	0869602	Держатель башмак	1
9	0630604	Держатель	1
10	0749301	Пластина свасх	1
11	0655905	Неедле	3
12	0647307	Палец	2
13	0477001	Манжета	1
15	0869604	Пружина	1
18	0800005	Держатель	1
19	0733206	Направляющая пружины	1
20	0429816	Палец	1
21	0733207	Шток	1
24	0647312	Фиксатор	2
25	0869605	Стопорный палец	1
26	0655911	Стопорный палец	1
27	0733209	Палец	1
30	0477002	Шариковый подшипник	1
31	0638101	Игольчатый подшипник	1
32	0630618	Масляное уплотнение	1
33	0647314	Пружина	4
34	991722	Стопорное кольцо	1
35	0477003	Стопорное кольцо	1
36	942517	Стопорное кольцо	1
39	957366	Уплотнительное кольцо	1
40	4506412	Уплотнительное кольцо	2
42	0733210	Пробка	1
43	957366	Уплотнительное кольцо	1
44	0630620	Болт с внутренним шестигранником	5
49	4455661	Пробка	5
51	0733210	Пробка	1
56	0429826	Пружинный штифт	1
60	0655913	Винт	1
61	0630509	Гайка	1
62	4608835	Уплотнительная шайба	1
65	0888101	Шестерённый насос	1
66	0733212	Купплинг	1
67	0733213	Втулка	1
68	0869607	Болт	2
69	4506407	Уплотнительное кольцо	1
70	0749307	Шайба	2
71	A811055	Уплотнительное кольцо	1
72	4506408	Уплотнительное кольцо	1
100	0869608	Комплект поршень	1
101	0647304	Поршень в сборе	1
102	0869609	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
