Гидроцилиндр отвала — HITACHI ZX22U-2

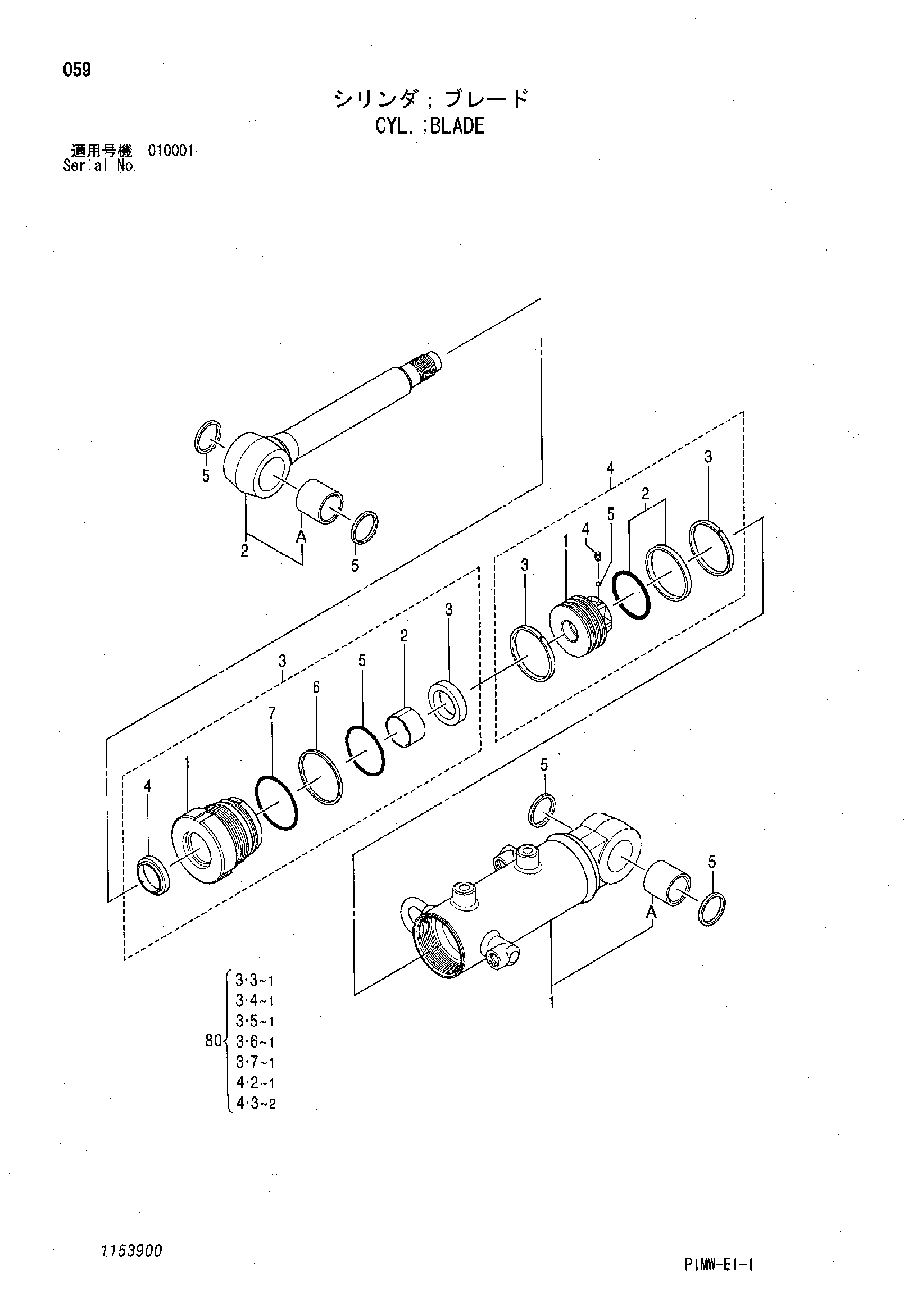

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4674838 | Гидроцилиндр отвала | 1 | |
| 1 | 1153901 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4423773 | Втулка | 1 |
| 2 | 1153902 | Головка гидроцилиндра в сборе | 1 |
| 2A | 4423773 | Втулка | 1 |
| 3 | 1153504 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0892004 | Головка гидроцилиндра | 1 |
| 3-2 | 1153502 | Втулка | 1 |
| 3-3 | 0481202 | U-образная манжета | 1 |
| 3-4 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-5 | 0658607 | Уплотнительное кольцо | 1 |
| 3-6 | 0894604 | Опорное кольцо | 1 |
| 3-7 | 0656707 | Уплотнительное кольцо | 1 |
| 4 | 0892007 | Поршень в сборе | 1 |
| 4-1 | 0948109 | Поршень | 1 |
| 4-2 | 0495007 | Уплотнительное кольцо | 1 |
| 4-3 | 1102802 | Направляющее кольцо | 2 |
| 4-4 | 0478720 | Установочный винт | 1 |
| 4-5 | 0478719 | Стальной шарик | 1 |
| 5 | 4473085 | Пылезащитное уплотнение | 4 |
| 80 | 4614062 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
