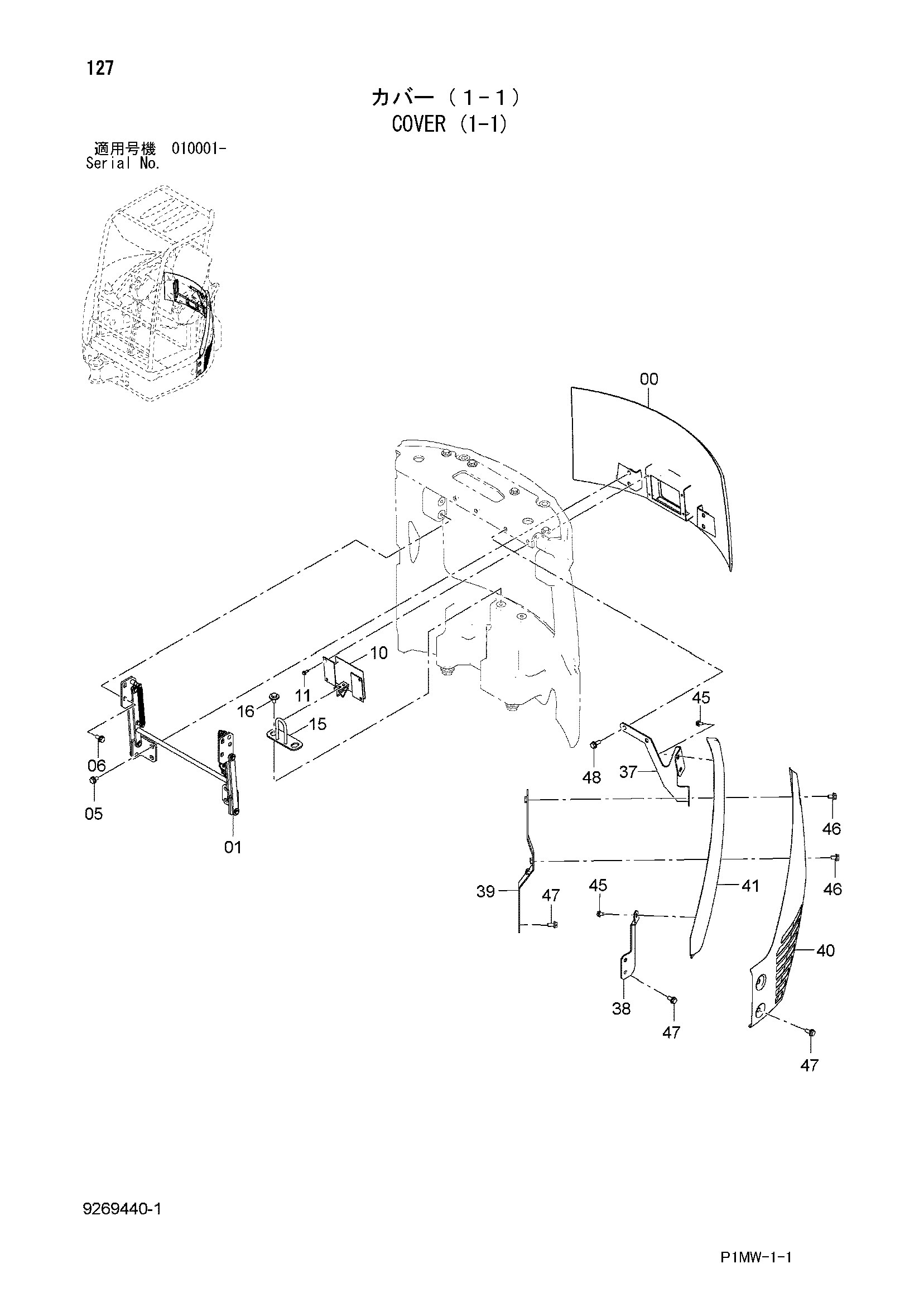

Облицовка (1-1) — HITACHI ZX22U-2
Заводская схема «Облицовка (1-1)» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051495 | Крышка двигатель | 1 |
| 01 | 9269393 | Петля крышка | 1 |
| 05 | J271020 | Болт с шайбой | 4 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 10 | 4618583 | Раткх | 1 |
| 11 | J260616 | Болт с шайбой | 4 |
| 11A | J900616 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 15 | 9764777 | Защёлка | 1 |
| 16 | J281025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 37 | 2054643 | Кронштейн | 1 |
| 38 | 4674841 | Кронштейн | 1 |
| 39 | 8110814 | Кронштейн | 1 |
| 40 | 2051739 | Крышка | 1 |
| 41 | 2051785 | Крышка | 1 |
| 45 | J260816 | Болт с шайбой | 3 |
| 45A | J900816 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 46 | J271020 | Болт с шайбой | 2 |
| 46A | J901020 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | J271025 | Болт с шайбой | 6 |
| 47A | J901025 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | J271030 | Болт с шайбой | 2 |
| 48A | J901030 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
