Гидроцилиндр ковша — HITACHI ZX22U-2

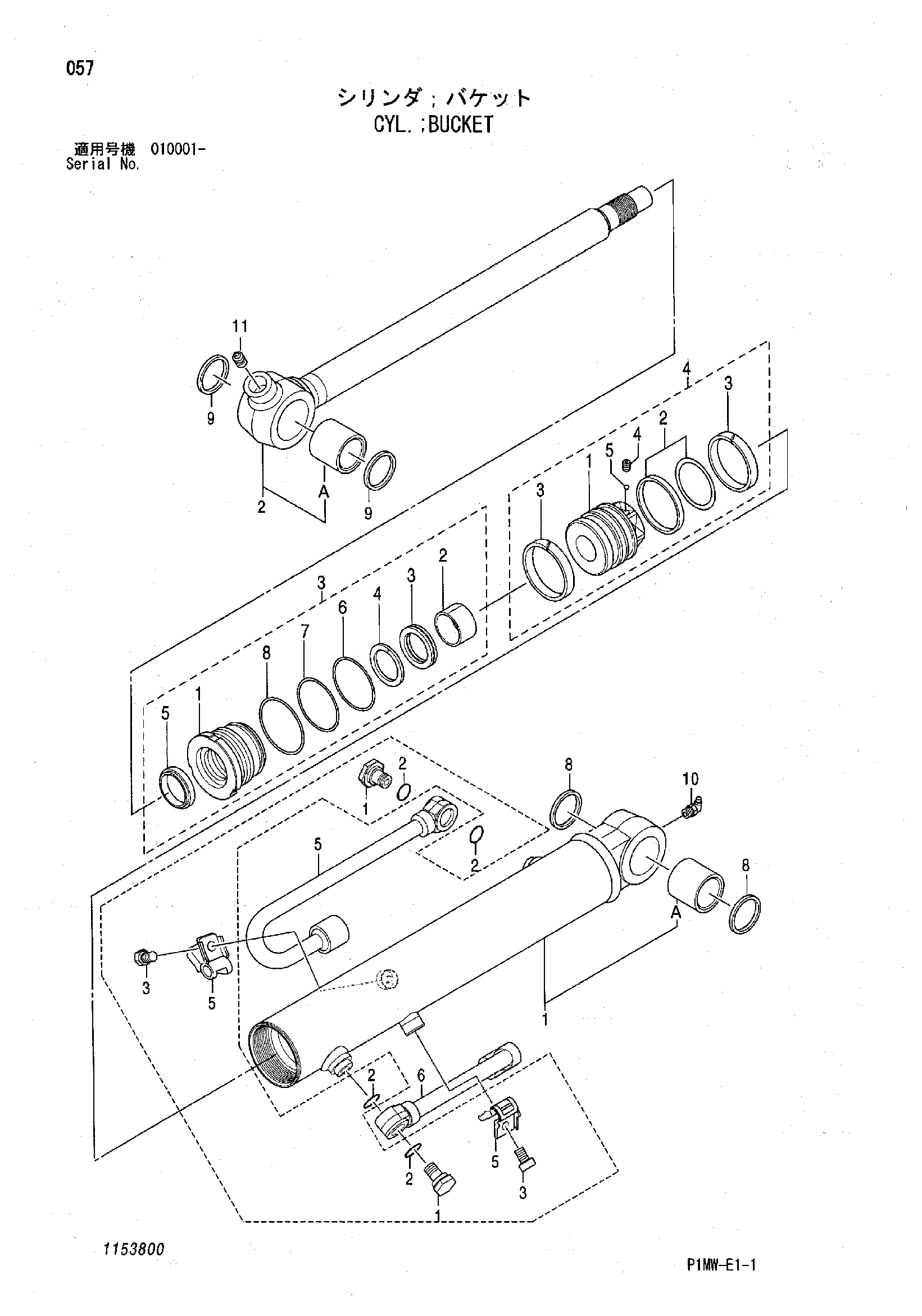

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX22U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4659190 | Гидроцилиндр ковша | 1 | |
| 1 | 1153801 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4359869 | Втулка | 1 |
| 2 | 1153802 | Шток поршня в сборе | 1 |
| 2A | 4338564 | Втулка | 1 |
| 3 | 1153803 | Головка гидроцилиндр в сборе | 1 |
| 3-1 | 0986604 | Головка гидроцилиндра | 1 |
| 3-2 | 1153804 | Втулка | 1 |
| 3-3 | 0430803 | U-образная манжета | 1 |
| 3-4 | 0736305 | Грязесъёмное кольцо | 1 |
| 3-5 | 0430808 | Уплотнительное кольцо | 1 |
| 3-6 | 0986605 | Опорное кольцо | 1 |
| 3-7 | 0736306 | Уплотнительное кольцо | 1 |
| 3-8 | 0884205 | Опорное кольцо | 1 |
| 4 | 0986606 | Поршень в сборе | 1 |
| 4-1 | 0986607 | Поршень | 1 |
| 4-2 | 0430412 | Уплотнительное кольцо | 1 |
| 4-3 | 1118309 | Направляющее кольцо | 2 |
| 4-4 | 0429918 | Установочный винт | 1 |
| 4-5 | 0429917 | Стальной шарик | 1 |
| 5 | 1153805 | Трубка | 1 |
| 6 | 1153806 | Трубка | 1 |
| 7 | 0986610 | Пробка в сборе | 2 |
| 7-1 | 0986611 | Пробка | 2 |
| 7-2 | 0986612 | Уплотнительное кольцо | 4 |
| 7-3 | 0986613 | Болт | 2 |
| 7-4 | 0986614 | Хомут | 2 |
| 8 | 4473084 | Пылезащитное уплотнение | 2 |
| 9 | 4473085 | Пылезащитное уплотнение | 2 |
| 10 | 0429921 | Пресс-маслёнка | 1 |
| 11 | 0429920 | Пресс-маслёнка | 1 |
| 80 | 4652138 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX22U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
