Кабина (5)(ламинатед стекло) — HITACHI ZX225USRK-3F

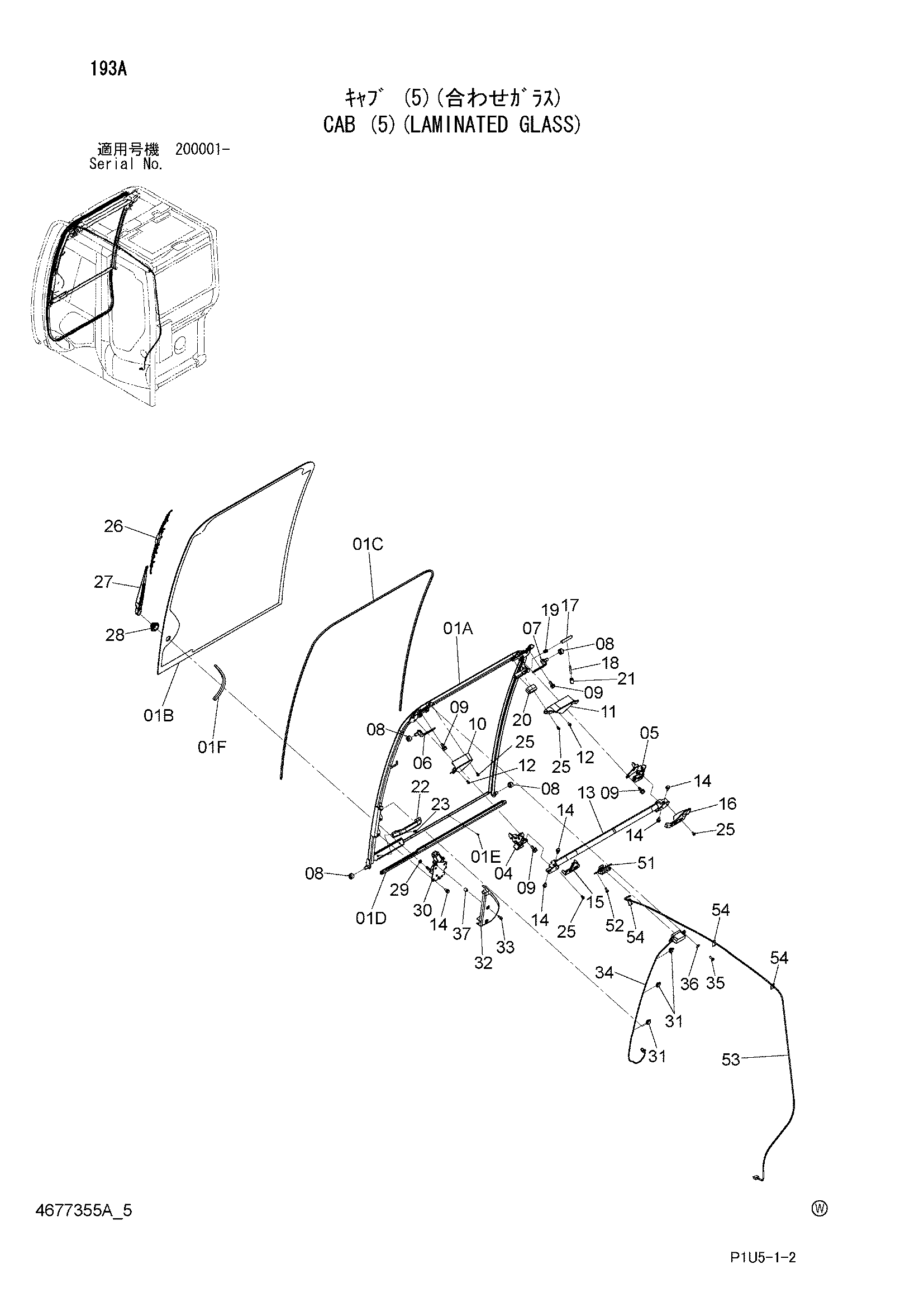

Заводская схема «Кабина (5)(ламинатед стекло)» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-37 | 4678695 замена: 4683843 | Окно | 1 |
| 01-37 | 4683843 | Окно | 1 |
| 01 | 4678696 замена: 4683861 | Рама окно | 1 |
| 01 | 4683861 | Рама окно | 1 |
| 01A | 4678675 замена: 4683852 | Рама | 1 |
| 01A | 4683852 | Рама | 1 |
| 01B | 4678676 | Стекло | 1 |
| 01C | 4662871 | Резиновая прокладка | 1 |
| 01D | 4662867 | Резиновая прокладка | 1 |
| 01E | 4662244 | Самонарезающий винт | 4 |
| 01F | 4662869 | Втулка | 1 |
| 04 | 4662237 | Замок | 1 |
| 05 | 4662239 | Замок | 1 |
| 06 | 4662235 | Кронштейн | 1 |
| 07 | 4662236 | Кронштейн | 1 |
| 08 | 4204558 | Ролик | 4 |
| 09 | 4662250 | Болт с шайбой | 8 |
| 10 | 4662240 | Крышка | 1 |
| 11 | 4662241 | Крышка | 1 |
| 12 | 4662252 | Винт с шайбой | 2 |
| 13 | 4662238 | Рукоятка дверь | 1 |
| 14 | 4658110 | Болт с шайбой | 6 |
| 15 | 4662247 | Крышка | 1 |
| 16 | 4662248 | Крышка | 1 |
| 17 | 4662243 | Вал | 1 |
| 18 | 4662223 | Рычаг | 1 |
| 19 | 4662251 | Пружина | 1 |
| 20 | 4456227 | Крышка | 1 |
| 21 | 4607646 | Крышка | 1 |
| 22 | 4411821 | Рукоятка | 1 |
| 23 | 4464237 | Винт с шайбой | 2 |
| 25 | 4685091 | Винт с шайбой | 6 |
| 26 | 4650572 | Щётка стеклоочистителя | 1 |
| 27 | 4650571 | Рычаг стеклоочистителя | 1 |
| 28 | 4660025 | Колпачок | 1 |
| 29 | 4464401 | Гайка | 1 |
| 30 | 4660769 | Мотор стеклоочистителя | 1 |
| 31 | 4662246 | Держатель | 3 |
| 32 | 4650573 | Крышка | 1 |
| 33 | 4662868 | Винт с шайбой | 2 |
| 34 | 4658091 | Выключатель | 1 |
| 35 | 4658095 | Болт с шайбой | 2 |
| 36 | 4662226 | Шайба | 2 |
| 37 | 4662227 | Колор | 2 |
| 51 | 4658090 | Выключатель | 1 |
| 52 | 4658094 | Самонарезающий винт | 2 |
| 53 | 4662225 | Жгут проводов | 1 |
| 54 | 4377820 | Хомут | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
