Пилотные гидролинии (F) — HITACHI ZX225USRK-3F

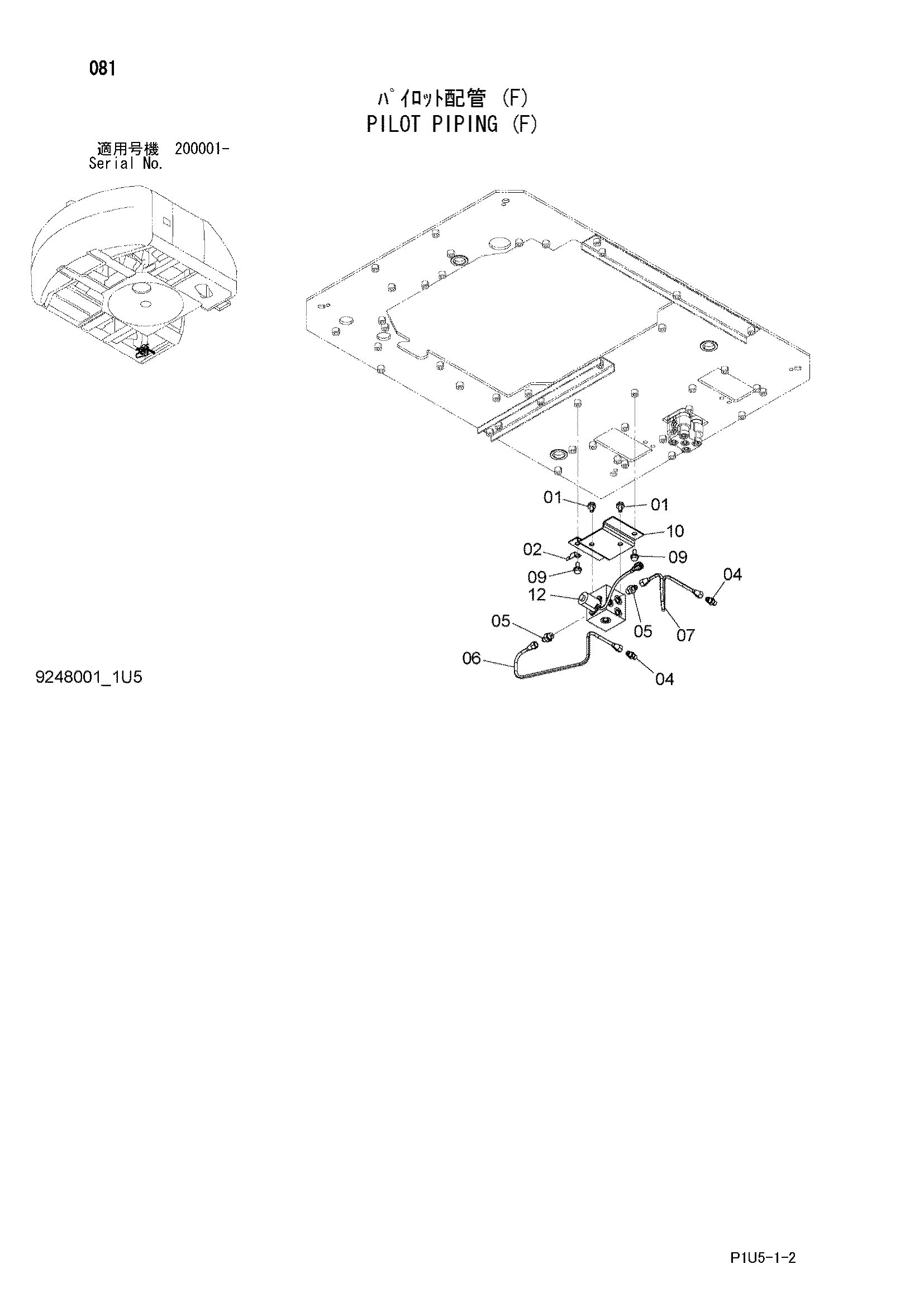

Заводская схема «Пилотные гидролинии (F)» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4257159 | Кронштейн | 1 |
| 04 | 4255304 | Штуцер трубки | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4255305 | Штуцер трубки | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4632382 | Трубка | 1 |
| 07 | 4632383 | Трубка | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4636032 | Кронштейн | 1 |
| 12 | 4609630 | Запорный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
