NPK гидромолот трубопроводы — HITACHI ZX225USRK-3F

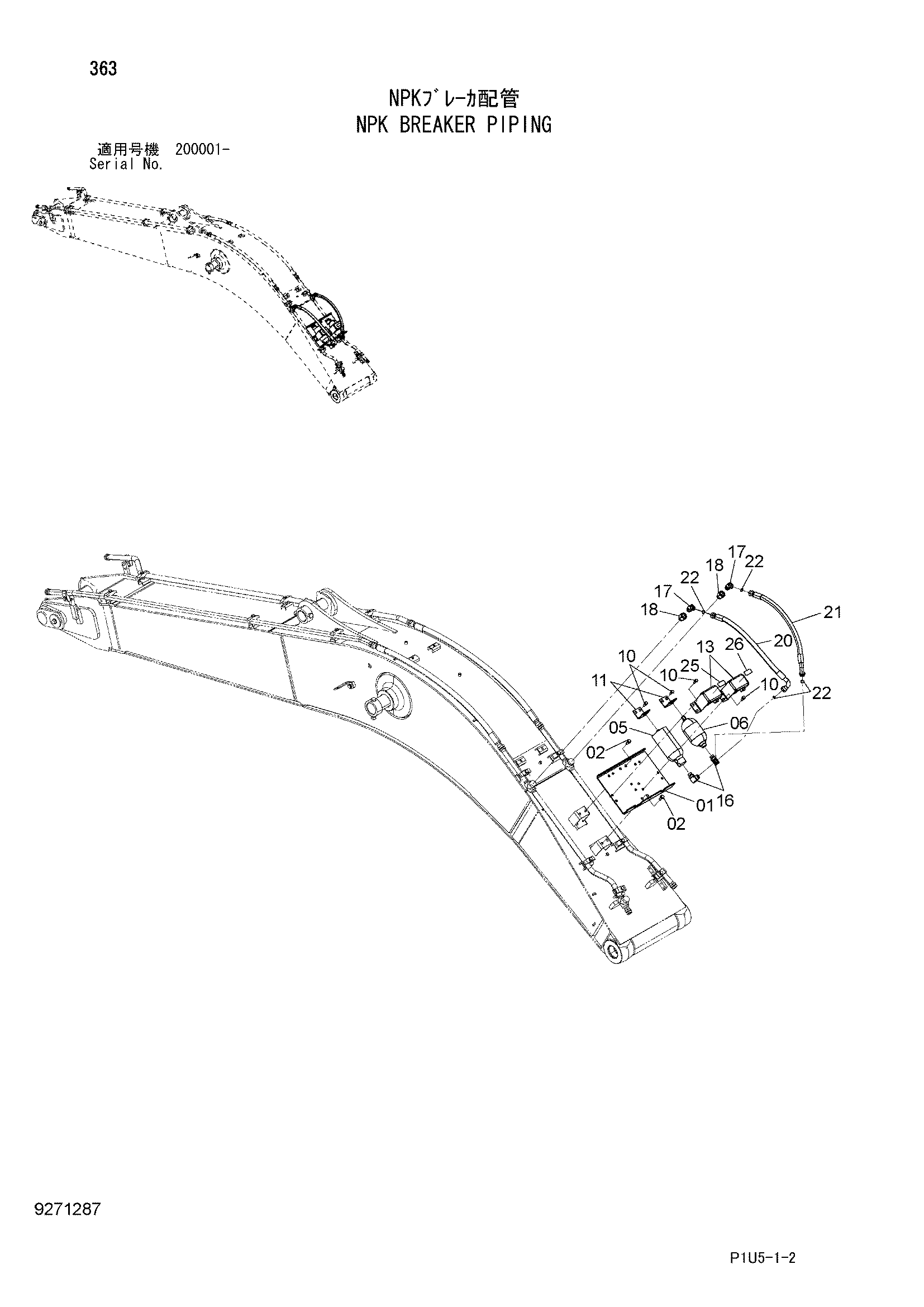

Заводская схема «NPK гидромолот трубопроводы» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8107540 | Кронштейн | 1 |
| 02 | J271240 | Болт с шайбой | 4 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 05 | 4461979 | Гидроаккумулятор | 1 |
| 06 | 4642459 | Гидроаккумулятор | 1 |
| 10 | J271035 | Болт с шайбой | 12 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4662468 | Кронштейн | 2 |
| 13 | 4633736 | Крышка | 2 |
| 16 | A853366 | Угловой штуцер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A853266 | Угловой штуцер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4263448 | Переходник S | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4613641 | Шланг | 1 |
| 21 | 4635649 | Шланг | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 4 |
| 25 | 4464935 | Информационная табличка | 1 |
| 26 | 4644714 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
