Пилотные гидролинии (I-1) — HITACHI ZX225USRK-3F

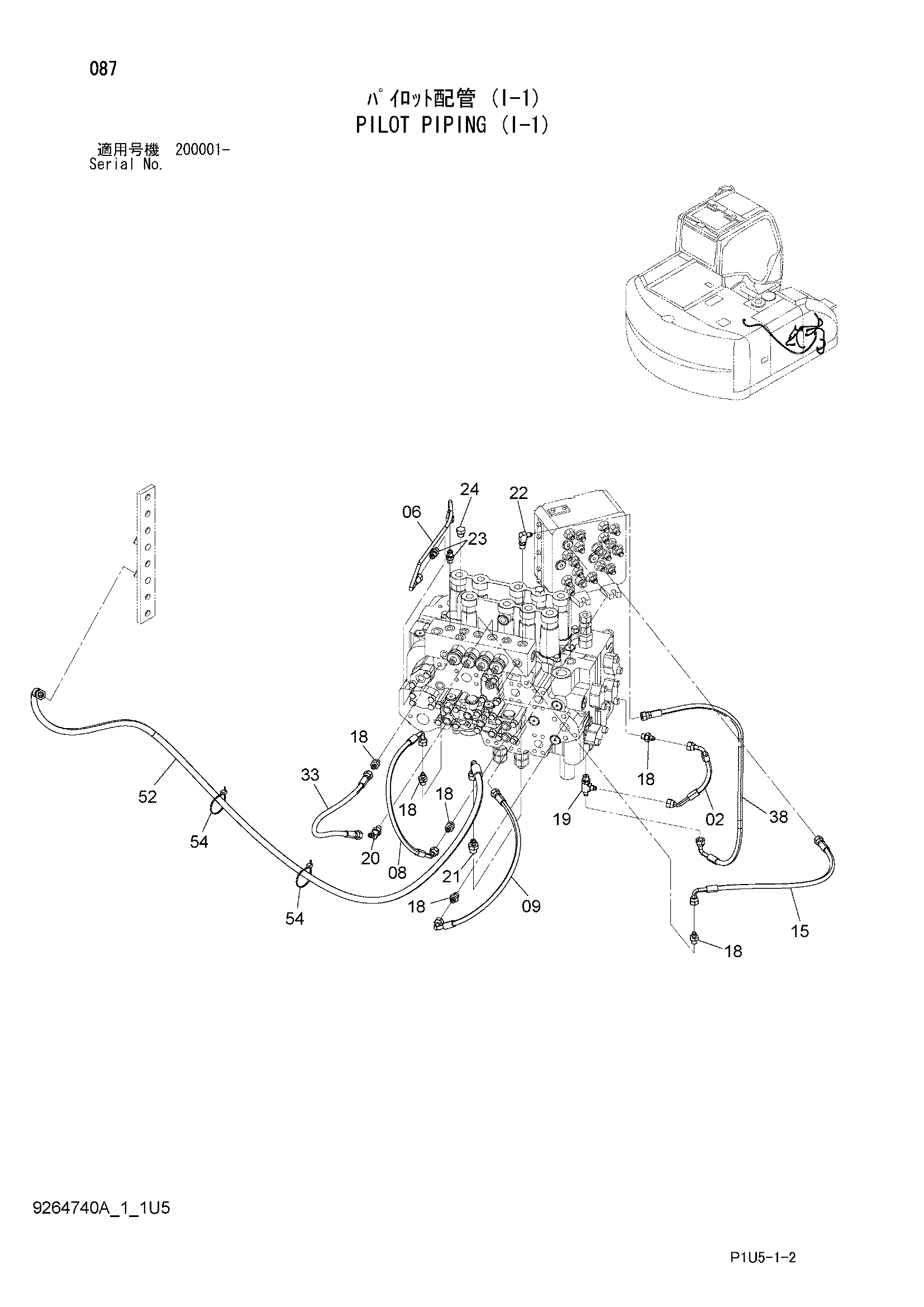

Заводская схема «Пилотные гидролинии (I-1)» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4427357 | Шланг | 1 |
| 06 | 4639989 | Трубка | 1 |
| 08 | 4632041 | Шланг | 1 |
| 09 | 4219363 | Нейлоновый шланг | 1 |
| 15 | 4630949 | Шланг | 1 |
| 18 | A852122 | Адаптер | 6 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852222 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852133 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852322 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4255304 | Штуцер трубки | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A885002 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4452733 | Шланг | 1 |
| 38 | 4630946 | Шланг | 1 |
| 52 | 4663475 замена: 9275356 | Пластиковый шланг | 1 |
| 52 | 9275356 | Шланг в сборе | 1 |
| 52A | 4667859 | Пластиковый шланг | 1 |
| 52B | 4327293 | Защитный кожух | 4 |
| 54 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
