Стрела освещение (правый) — HITACHI ZX225USRK-3F

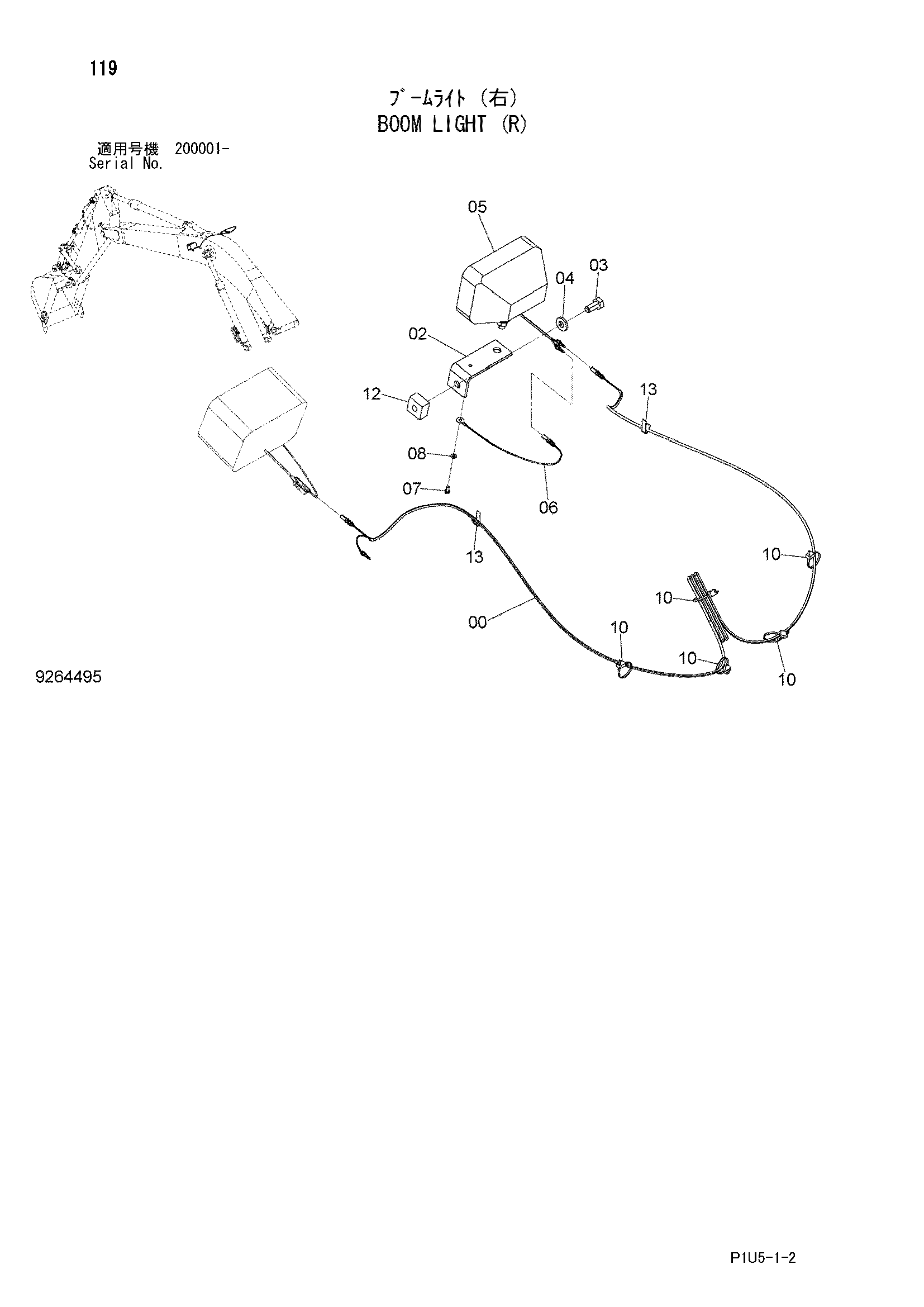

Заводская схема «Стрела освещение (правый)» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4344125 | Жгут проводов | 1 |
| 02 | 4224631 | Кронштейн | 1 |
| 03 | J901430 | Болт | 1 |
| 04 | J222014 | Шайба | 1 |
| 05 | 4336570 | Фара | 1 |
| 05A | 4326801 | Ленс блок | 1 |
| 05B | 4326802 | Рама | 1 |
| 05C | 4285648 | Лампа | 1 |
| 05D | 4326803 | Прокладка | 1 |
| 05E | 4307026 | Шайба | 1 |
| 05F | 4307027 | Винт | 4 |
| 05G | A590114 | Плоская шайба | 1 |
| 05H | A590914 | Пружинная шайба | 1 |
| 05I | J952014 | Гайка | 1 |
| 06 | 4254604 | Жгут проводов | 1 |
| 07 | M430613 | Винт | 1 |
| 08 | A590906 | Пружинная шайба | 1 |
| 10 | 4055311 | Ленточный зажим | 5 |
| 12 | 4644727 | Седло винта | 1 |
| 13 | 4272256 | Зажим WD. | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
