Стрела удерживающий клапан трубопроводы (1) — HITACHI ZX225USRK-3F

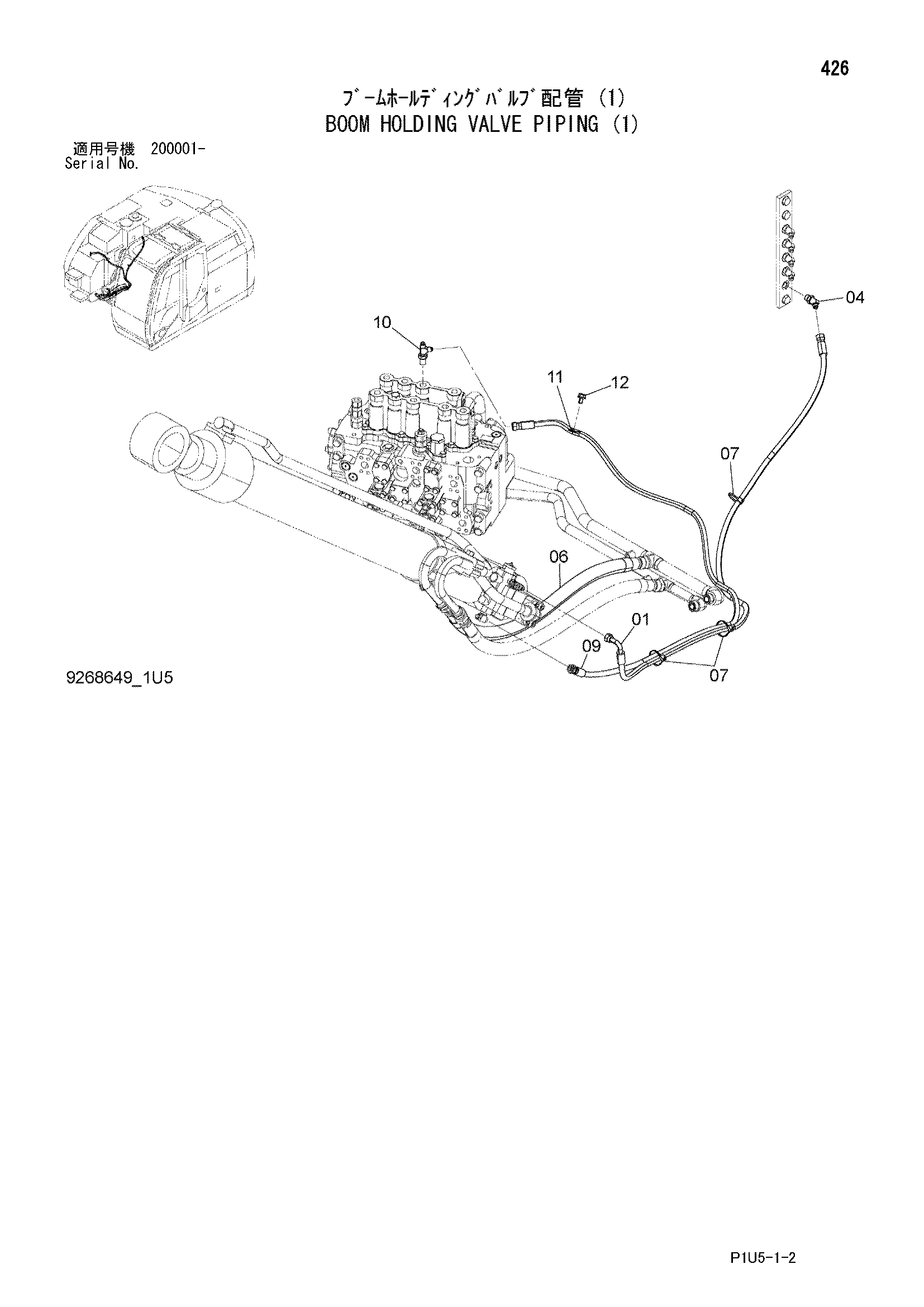

Заводская схема «Стрела удерживающий клапан трубопроводы (1)» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9199732 | Шланг в сборе | 1 |
| 01A | 4452375 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 4 |
| 04 | A852233 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4327294 | Защитный кожух | 2 |
| 07 | 4055312 | Ленточный зажим | 3 |
| 09 | 9274500 | Шланг в сборе | 1 |
| 09A | 4666640 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 3 |
| 10 | 4208910 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4190275 | Зажим | 1 |
| 12 | J271020 | Болт с шайбой | 1 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
