Автоматический топливный заправка устройство — HITACHI ZX225USRK-3F

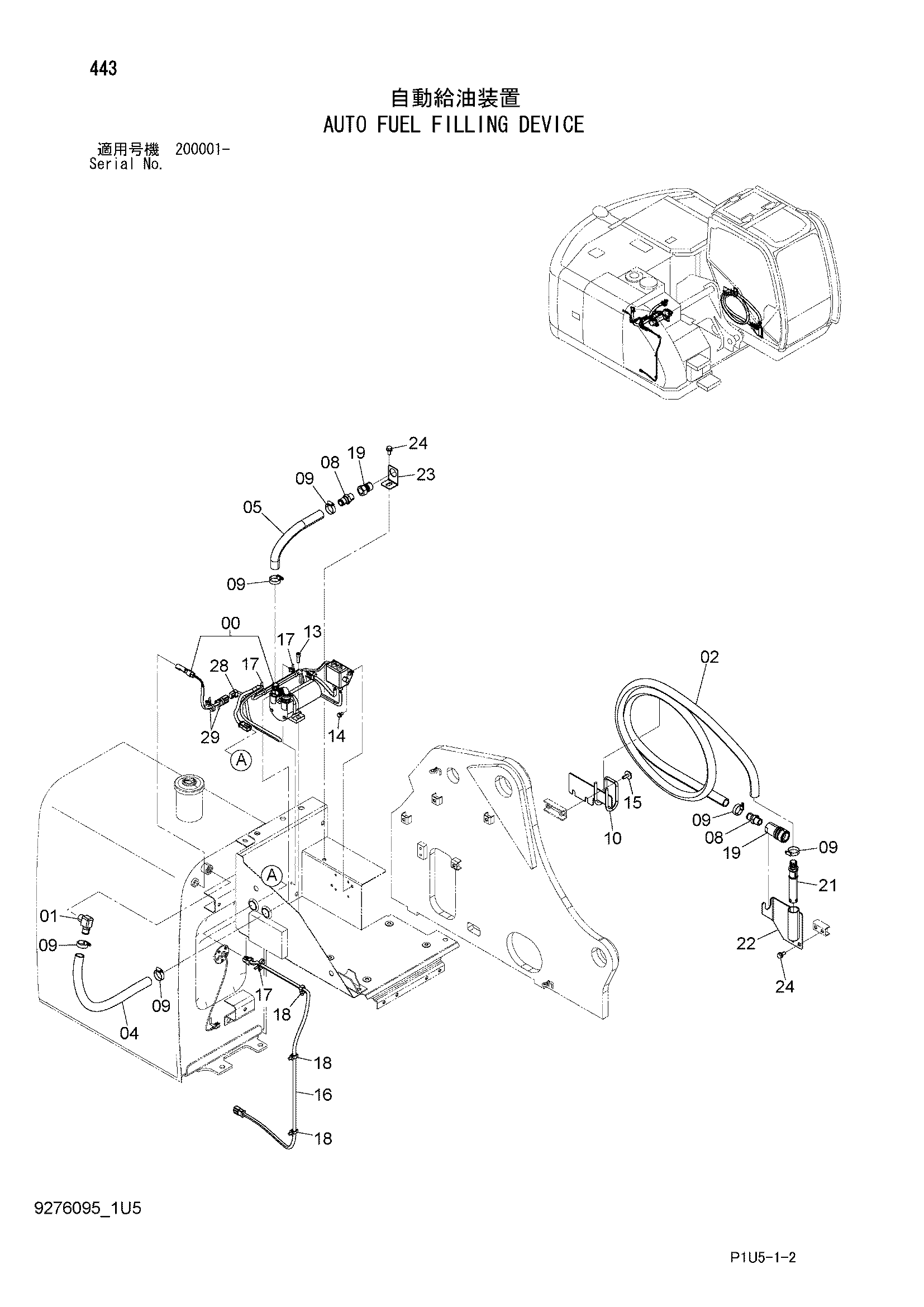

Заводская схема «Автоматический топливный заправка устройство» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4641309 | Насос | 1 |
| 01 | 4662313 | Угловой штуцер | 1 |
| 02 | 4647605 | Шланг | 1 |
| 04 | 4668358 | Топливный шланг | 1 |
| 05 | 4668359 | Топливный шланг | 1 |
| 08 | 4643703 | Соединение3/4 | 2 |
| 09 | 4505243 | Хомут шланга | 6 |
| 10 | 8109293 | Крюк | 1 |
| 13 | J781030 | Болт с внутренним шестигранником | 2 |
| 14 | J260816 | Болт с шайбой | 2 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J281030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | 4670045 | Жгут проводов | 1 |
| 17 | 4641521 | Зажим | 3 |
| 18 | 4336420 | Зажим | 3 |
| 19 | 4659728 | Самоуплотняющееся соединение | 1 |
| 19A | 4426601 | Муфта | 1 |
| 19B | 4467262 | Муфта | 1 |
| 21 | 4671578 | Сетчатый фильтр | 1 |
| 22 | 8109809 | Кронштейн | 1 |
| 23 | 4672817 | Кронштейн | 1 |
| 24 | J271025 | Болт с шайбой | 3 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 28 | 4677473 | Жгут проводов | 1 |
| 29 | 4254600 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
