Напорные трубопроводы — HITACHI ZX225USRK-3F

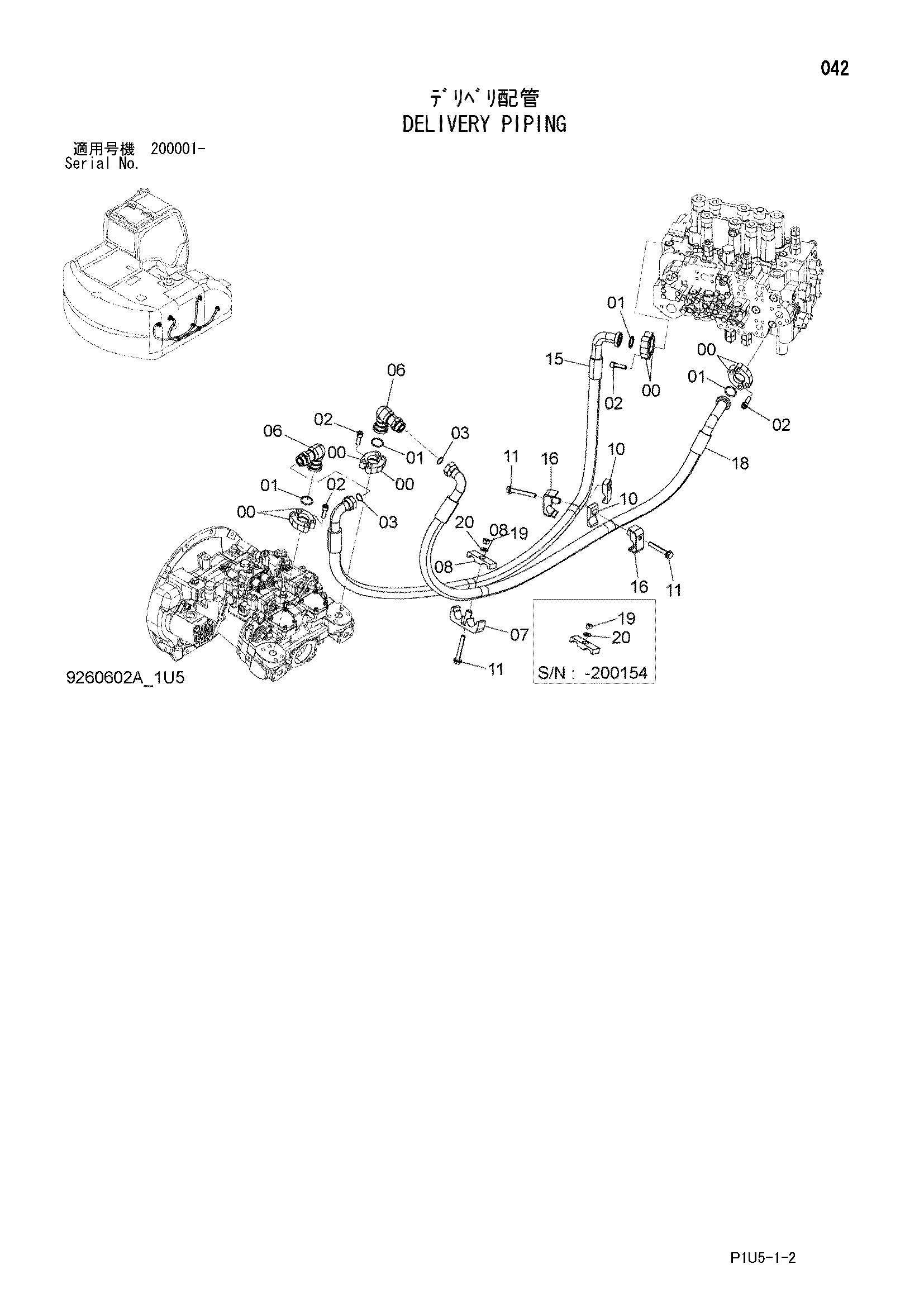

Заводская схема «Напорные трубопроводы» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4085560 | Разъёмный фланец | 8 |
| 01 | 966993 | Уплотнительное кольцо | 4 |
| 02 | J781240 | Болт с внутренним шестигранником | 6 |
| 03 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | 9748520 | Угловой штуцер | 2 |
| 07 | 8061722 | Хомут | 1 |
| 08 | 3072291 | Резиновая прокладка | 1 |
| 10 | 4462051 | Резиновая прокладка | 2 |
| 11 | J271290 | Болт с шайбой | 3 |
| 11A | J901290 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 15 | 9272677 | Шланг в сборе | 1 |
| 15A | 4664555 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 2 |
| 16 | 8106578 | Хомут | 2 |
| 18 | 4661557 | Шланг | 1 |
| 19 | J950012 | Гайка | 1 |
| 20 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
