Пилотные гидролинии (H) — HITACHI ZX225USRK-3F

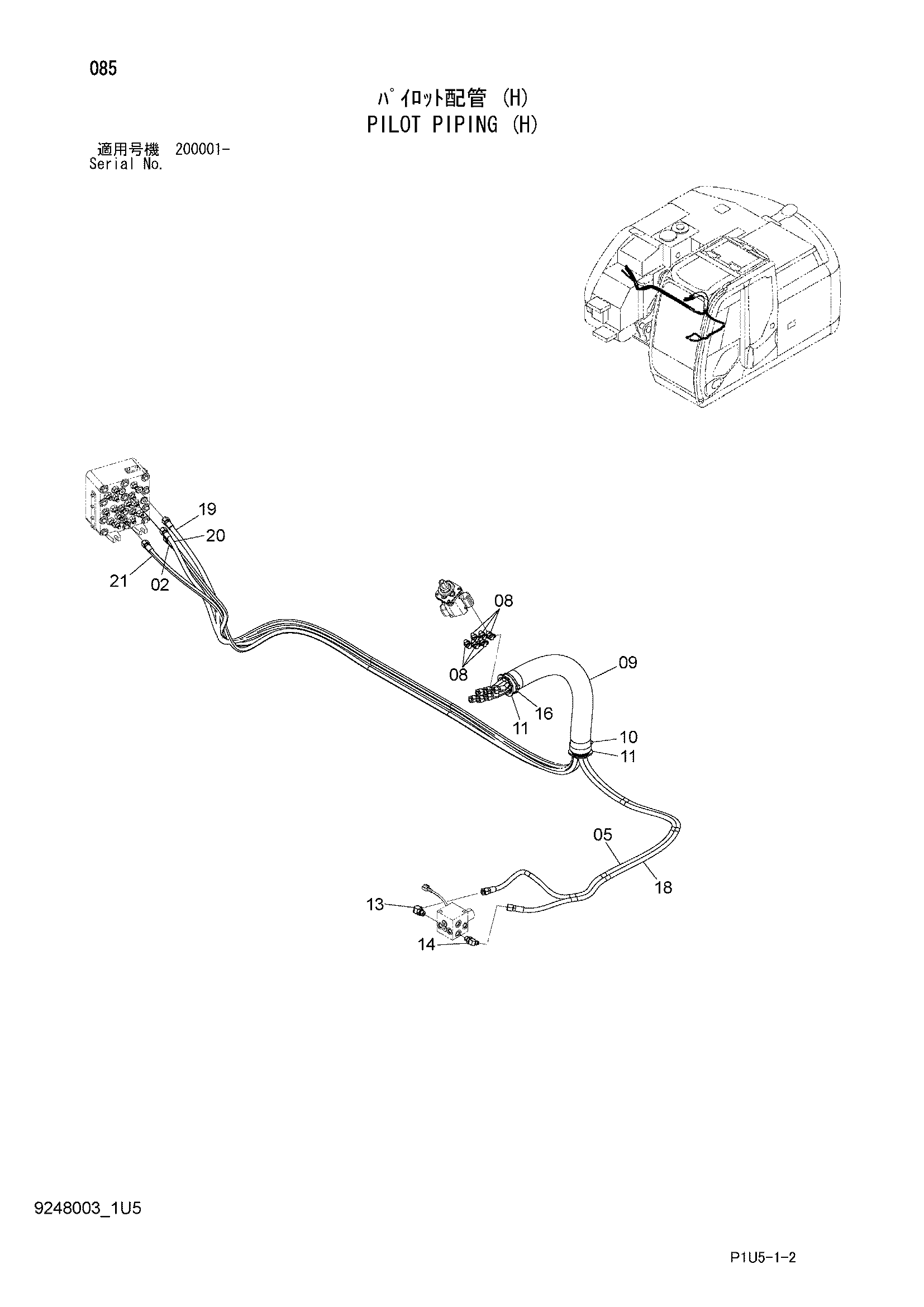

Заводская схема «Пилотные гидролинии (H)» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4632358 замена: 9279977 | Шланг | 1 |
| 02 | 9279977 | Шланг в сборе | 1 |
| 02A | 4640244 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 3 |
| 05 | 4633541 | Пластиковый шланг | 1 |
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4379665 | Шланг | 1 |
| 10 | 4351774 | Хомут провод | 1 |
| 11 | 3079728 | Втулка | 2 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852233 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4121859 | Ленточный зажим | 1 |
| 18 | 4656319 | Пластиковый шланг | 1 |
| 19 | 4661819 замена: 9278527 | Шланг | 1 |
| 19 | 9278527 | Шланг в сборе | 1 |
| 19A | 4661819 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 3 |
| 20 | 4661822 замена: 9278524 | Шланг | 1 |
| 20 | 9278524 | Шланг в сборе | 1 |
| 20A | 4661822 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 3 |
| 21 | 4661815 замена: 9282822 | Шланг | 1 |
| 21 | 4640247 замена: 9282822 | Шланг | 1 |
| 21 | 9282822 | Шланг в сборе | 1 |
| 21A | 4640247 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
