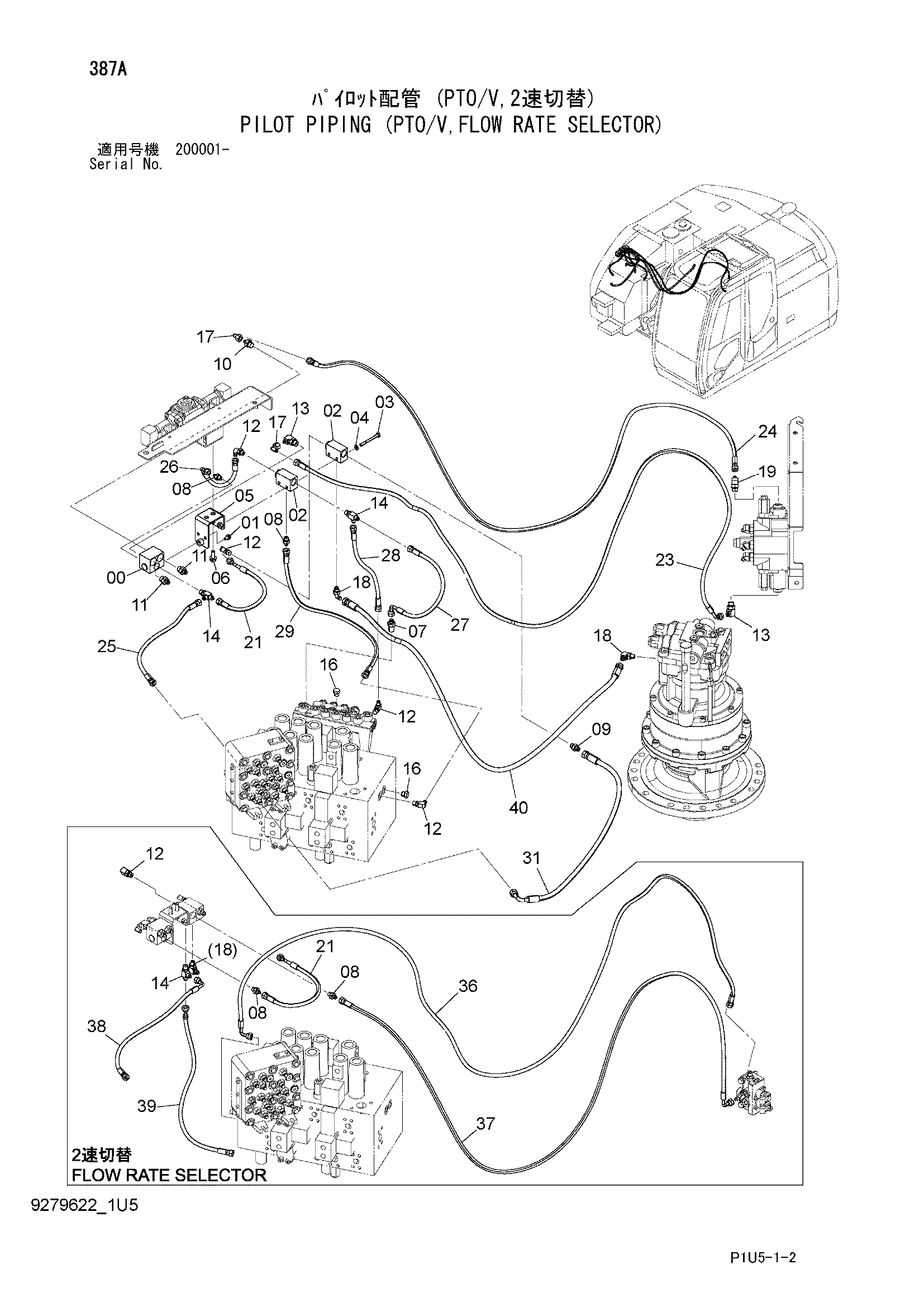

Пилотные гидролинии (PTO/V, поток производительность селектор) — HITACHI ZX225USRK-3F
Заводская схема «Пилотные гидролинии (PTO/V, поток производительность селектор)» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4203447 | Челночный клапан | 2 |
| 03 | J900880 | Болт | 2 |
| 04 | A590108 | Плоская шайба | 2 |
| 05 | 8102803 | Кронштейн | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4255791 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852123 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852132 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852332 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852422 | Тройник | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A885002 | Пробка | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4346096 | Унион S | 2 |
| 18 | A852323 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852232 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4442219 | Шланг | 1 |
| 23 | 4672952 | Шланг | 1 |
| 24 | 4672953 | Шланг | 1 |
| 25 | 4672954 | Шланг | 1 |
| 26 | 4659951 | Шланг | 1 |
| 27 | 4672955 | Шланг | 1 |
| 28 | 4672956 | Шланг | 1 |
| 29 | 4672957 | Шланг | 1 |
| 31 | 4664395 | Шланг | 1 |
| 36 | 4672959 | Шланг | 1 |
| 37 | 4672960 | Шланг | 1 |
| 38 | 4672961 | Шланг | 1 |
| 39 | 4672962 | Шланг | 1 |
| 40 | 4680263 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
