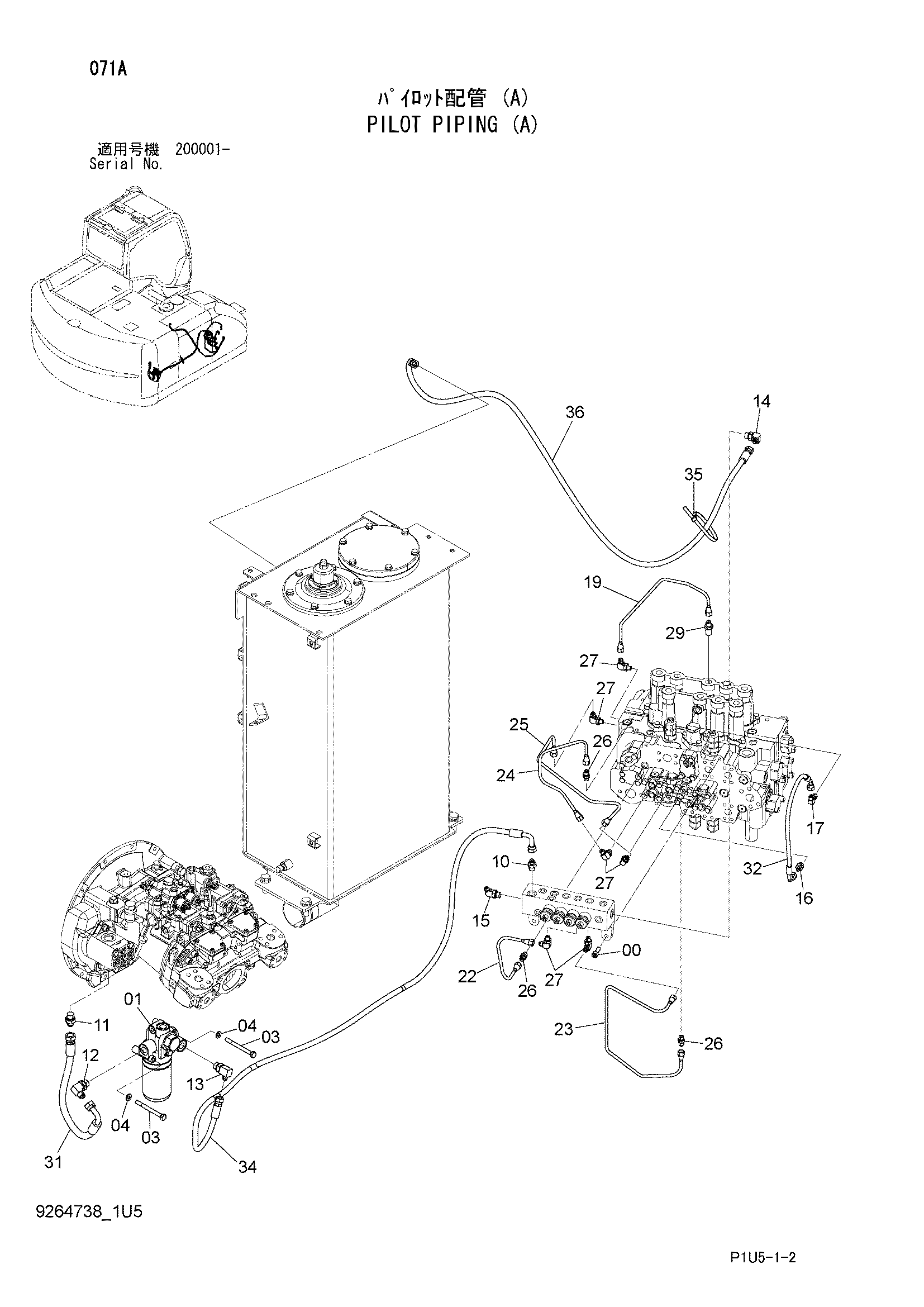

Пилотные гидролинии (A) — HITACHI ZX225USRK-3F
Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781030 | Болт с внутренним шестигранником | 2 |
| 01 | 4629717 | Масляный фильтр | 1 |
| 03 | J901002 | Болт | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852144 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852343 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852333 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852233 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852122 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4625330 | Трубка | 1 |
| 22 | 4625323 | Трубка | 1 |
| 23 | 4639993 | Трубка | 1 |
| 24 | 4639992 | Трубка | 1 |
| 25 | 4639990 | Трубка | 1 |
| 26 | 4255304 | Штуцер трубки | 3 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4293950 | Угловой штуцер | 6 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4339541 | Штуцер трубки | 1 |
| 31 | 9259840 | Шланг в сборе | 1 |
| 31A | 4373794 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 32 | 4643029 | Шланг | 1 |
| 34 | 9270740 | Шланг в сборе | 1 |
| 34A | 4655518 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 5 |
| 35 | 4055312 | Ленточный зажим | 1 |
| 36 | 4663476 замена: 9275355 | Пластиковый шланг | 1 |
| 36 | 9275355 | Шланг в сборе | 1 |
| 36A | 4667857 | Пластиковый шланг | 1 |
| 36B | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
