Электрооборудование (A)(колд дистрикт) — HITACHI ZX225USRK-3F

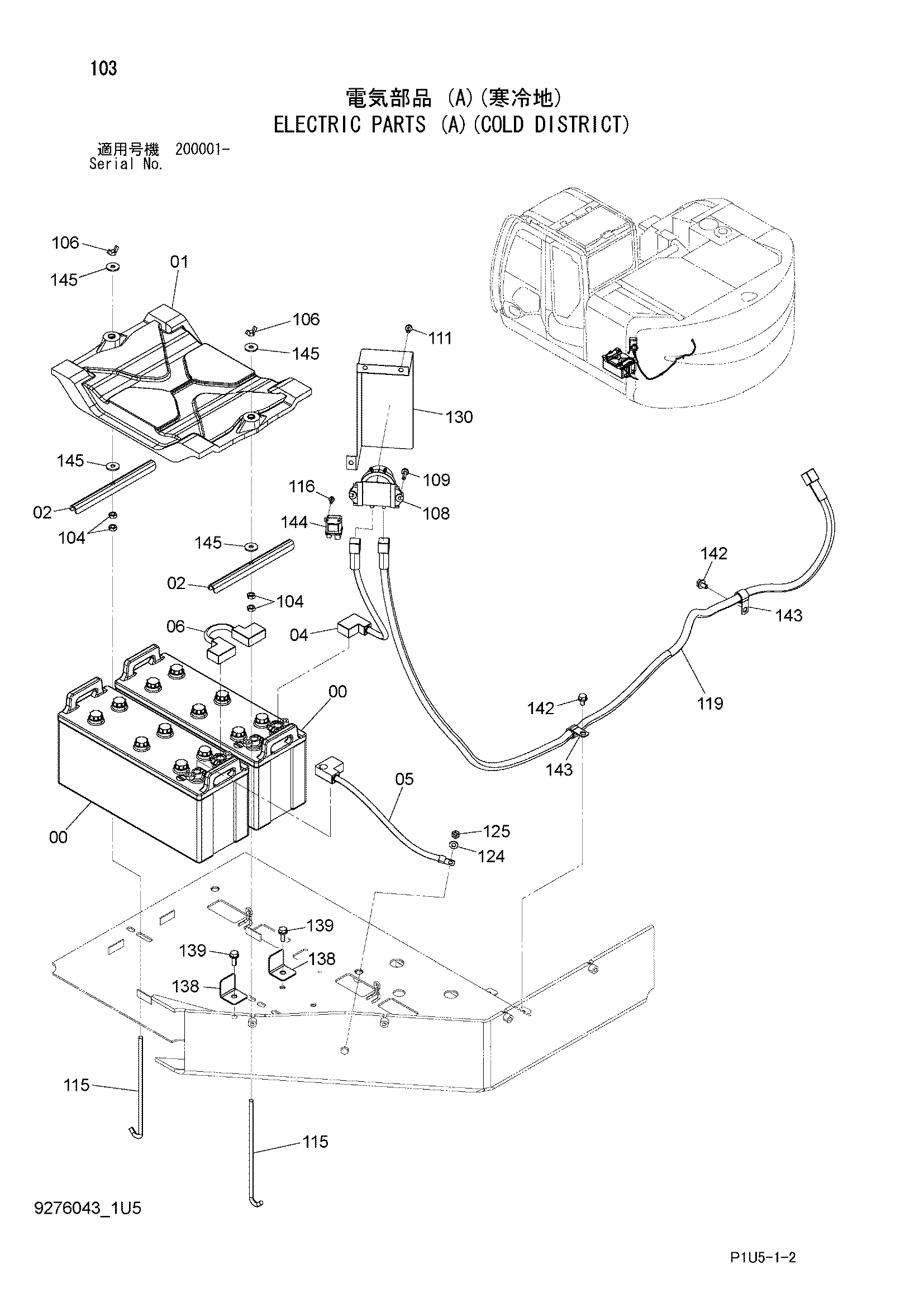

Заводская схема «Электрооборудование (A)(колд дистрикт)» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4391629 | Аккумулятор(150Ah) | 2 |
| 01 | 4351892 | Крышка аккумулятор | 1 |
| 02 | 4435074 | Опора | 2 |
| 04 | 4669044 | Трос батт. | 1 |
| 05 | 4669048 | Трос батт. | 1 |
| 06 | 4350736 | Жгут проводов | 1 |
| 104 | J950010 | Гайка | 4 |
| 106 | M570010 | Гайка винг | 2 |
| 108 | 4255762 | Реле аккумулятор | 1 |
| 109 | J260830 | Болт с шайбой | 2 |
| 109A | J900830 | Болт | 1 |
| 109B | A590108 | Плоская шайба | 1 |
| 111 | J260816 | Болт с шайбой | 3 |
| 111A | J900816 | Болт | 1 |
| 111B | A590108 | Плоская шайба | 1 |
| 115 | 4430289 | Болт крюк | 2 |
| 116 | J260616 | Болт с шайбой | 2 |
| 116A | J900616 | Болт | 1 |
| 116B | A590106 | Плоская шайба | 1 |
| 119 | 4641436 | Жгут проводов | 1 |
| 124 | A590110 | Плоская шайба | 1 |
| 125 | J950010 | Гайка | 1 |
| 130 | 3100949 | Крышка | 1 |
| 138 | 4634964 | Кронштейн | 2 |
| 139 | J271030 | Болт с шайбой | 2 |
| 139A | J901030 | Болт | 1 |
| 139B | J222010 | Шайба | 1 |
| 142 | J271020 | Болт с шайбой | 2 |
| 142A | J901020 | Болт | 1 |
| 142B | J222010 | Шайба | 1 |
| 143 | 4190277 | Зажим | 2 |
| 144 | 4654039 | Реле | 1 |
| 145 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
