Основные гидролинии (PTO)(моноблочный стрела) — HITACHI ZX225USRK-3F

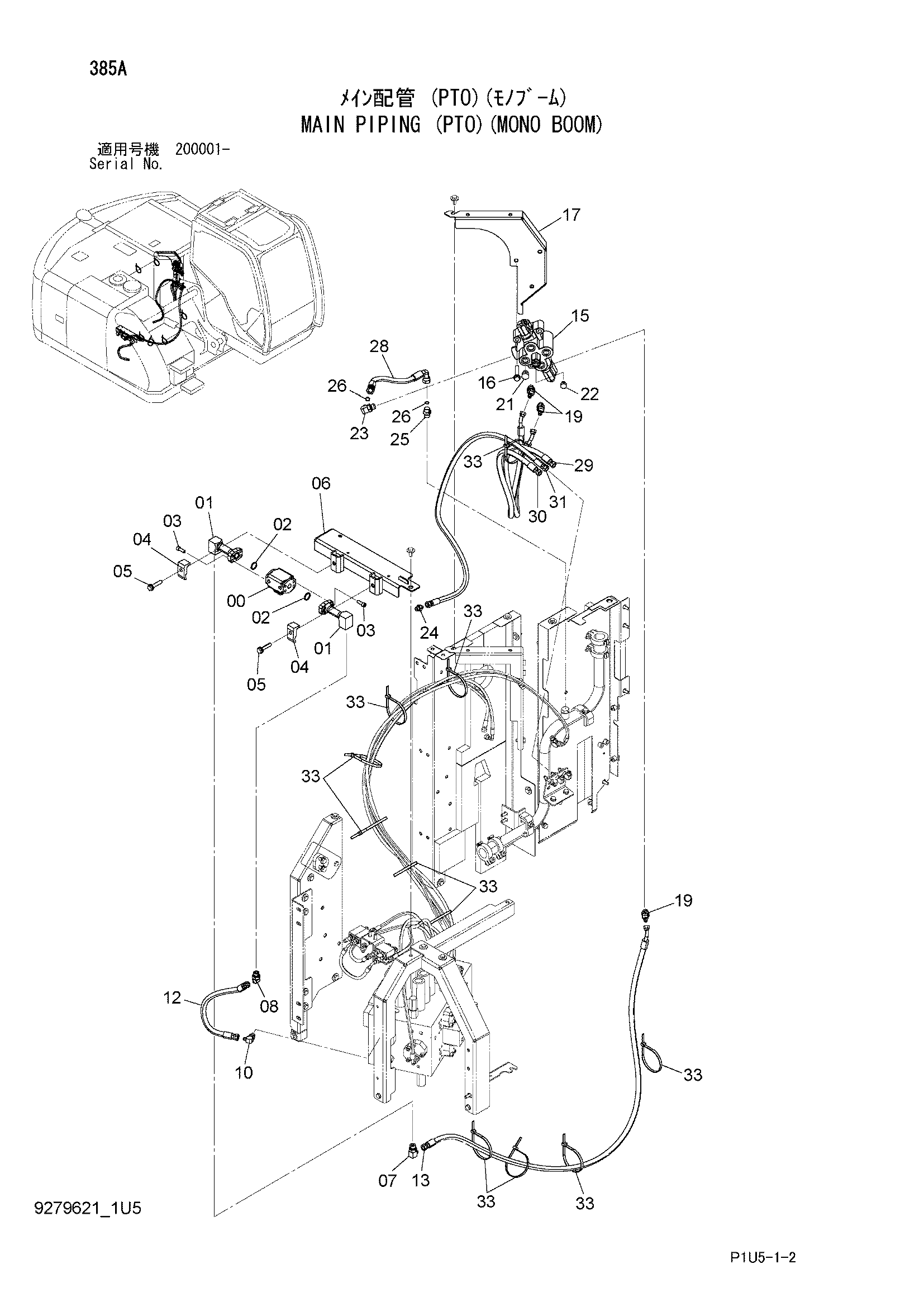

Заводская схема «Основные гидролинии (PTO)(моноблочный стрела)» для HITACHI ZX225USRK-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330223 | Клапан словретур | 1 |
| 01 | 9754482 | Трубка | 2 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 4190126 | Хомут трубки | 2 |
| 05 | J271260 | Болт с шайбой | 2 |
| 05A | J901260 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 8110187 | Опора | 1 |
| 07 | A852343 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852243 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4247581 | Шланг | 1 |
| 13 | 9279933 | Шланг в сборе | 1 |
| 13A | 4672941 | Шланг | 1 |
| 13B | 4327315 | Защитный кожух | 4 |
| 15 | 4401481 | Гидрораспределитель | 1 |
| 16 | J271280 | Болт с шайбой | 3 |
| 16A | J901280 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 7053197 | Крышка | 1 |
| 19 | A852243 | Угловой штуцер | 3 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A885004 | Пробка | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A885003 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A853344 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A853144 | Адаптер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4138938 | Уплотнительное кольцо | 2 |
| 28 | 4236763 | Шланг | 1 |
| 29 | 9279934 | Шланг в сборе | 1 |
| 29A | 4672942 | Шланг | 1 |
| 29B | 4327315 | Защитный кожух | 2 |
| 30 | 9279935 | Шланг в сборе | 1 |
| 30A | 4672943 | Шланг | 1 |
| 30B | 4327315 | Защитный кожух | 2 |
| 31 | 9275819 | Шланг в сборе | 1 |
| 31A | 4668585 | Шланг | 1 |
| 31B | 4327315 | Защитный кожух | 2 |
| 33 | 4121859 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
