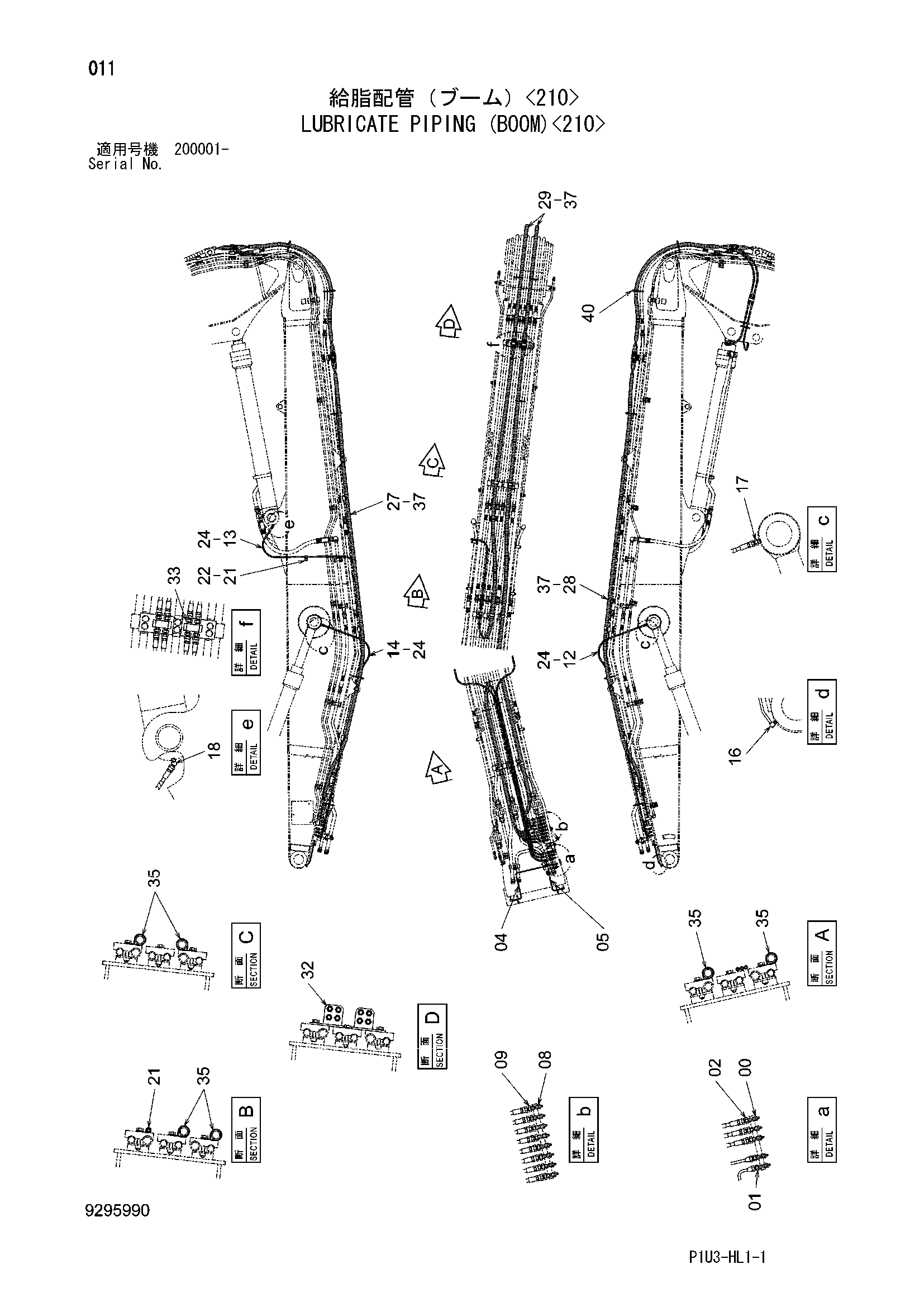

Трубопроводы системы смазки (стрела)<210> — HITACHI ZX225USRK-3
Заводская схема «Трубопроводы системы смазки (стрела)<210>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 5 |
| 01 | 4360981 | Штуцер трубки | 2 |
| 02 | 4154651 | Адаптер | 3 |
| 04 | 4370555 | Трубка | 1 |
| 05 | 4361000 | Трубка | 1 |
| 08 | J75482 | Пресс-маслёнка | 8 |
| 09 | 4154651 | Адаптер | 8 |
| 12 | 4605049 | Шланг | 1 |
| 13 | 4638972 | Шланг | 1 |
| 14 | 4471862 | Шланг | 1 |
| 16 | 4345297 | Штуцер трубки | 2 |
| 17 | 4154651 | Адаптер | 2 |
| 18 | 4154655 | Угловой штуцер | 1 |
| 20 | 4259817 | Зажим | 1 |
| 21 | 4190275 | Зажим | 2 |
| 22 | J271016 | Болт с шайбой | 1 |
| 22A | J901016 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4327293 | Защитный кожух | 18 |
| 27 | 4448058 | Шланг | 4 |
| 28 | 4647850 | Шланг | 4 |
| 29 | 4470277 | Шланг | 8 |
| 32 | 8096858 | Блок | 2 |
| 33 | 4154651 | Адаптер | 16 |
| 35 | 4190264 | Зажим | 6 |
| 37 | 4487204 | Защитный кожух | 6 |
| 40 | 4121859 | Ленточный зажим | 10 |
| 42 | 4629639 | Ленточный зажим | 8 |
| 43 | 4629640 | Ленточный зажим | 8 |
| 44 | 4629641 | Ленточный зажим | 8 |
| 45 | 4629642 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
