Рукоять трубопроводы — HITACHI ZX225USRK-3

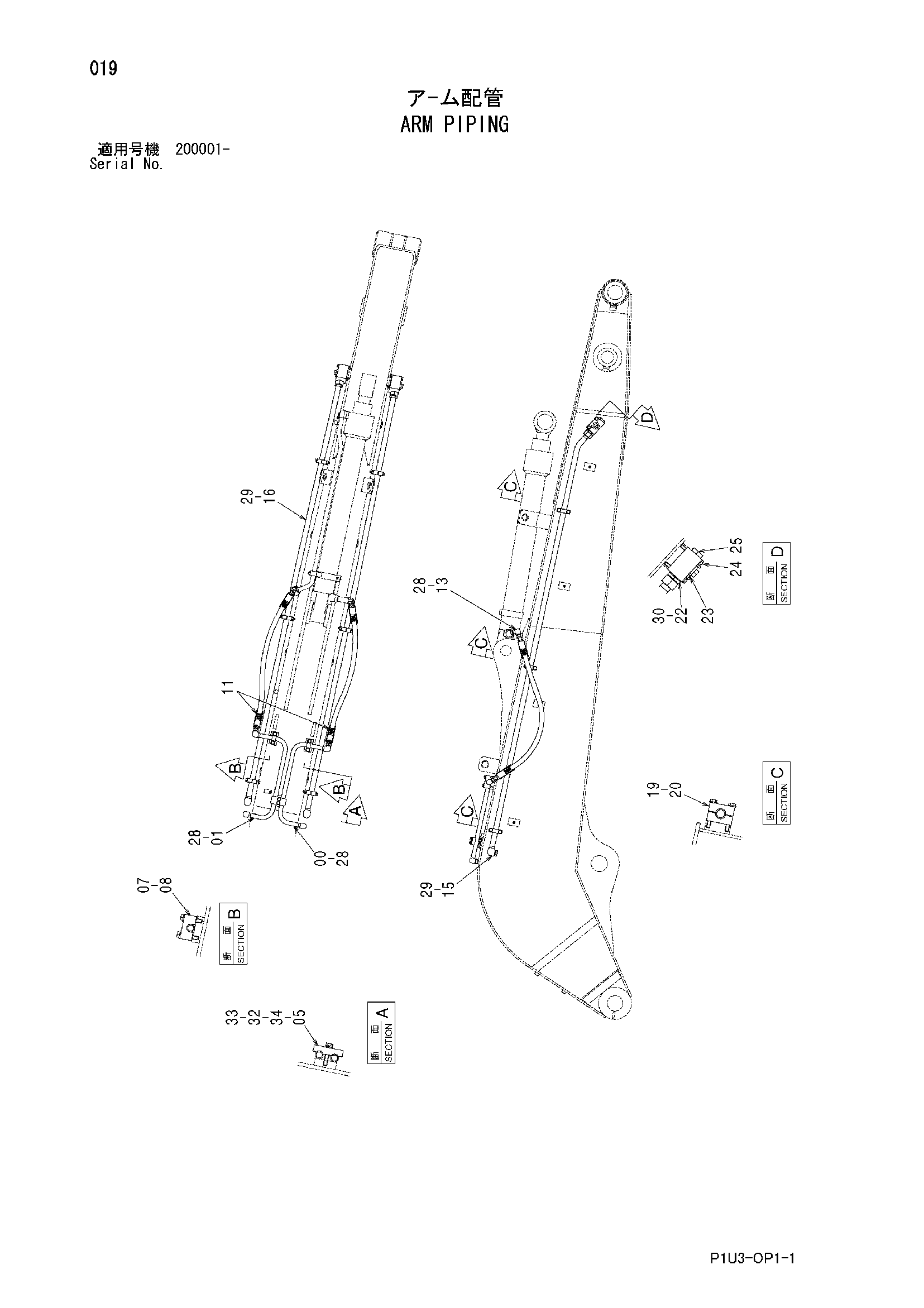

Заводская схема «Рукоять трубопроводы» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766888 | Трубка | 1 |
| 01 | 9766889 | Трубка | 1 |
| 05 | 4661002 | Хомут трубки | 1 |
| 07 | J271265 | Болт с шайбой | 4 |
| 07A | J901265 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4612536 | Хомут трубки | 2 |
| 11 | 4661009 | Шланг | 2 |
| 13 | 4157562 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 8097719 | Трубка | 1 |
| 16 | 8097720 | Трубка | 1 |
| 19 | J271290 | Болт с шайбой | 12 |
| 19A | J901290 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4334363 | Хомут трубки | 12 |
| 22 | 4205196 | Адаптер | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4447675 | Запорный клапан | 2 |
| 24 | J271085 | Болт с шайбой | 4 |
| 24A | J901085 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4113926 | Пробка | 2 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4187308 | Уплотнительное кольцо | 6 |
| 29 | 4187328 | Уплотнительное кольцо | 2 |
| 30 | 4187329 | Уплотнительное кольцо | 2 |
| 32 | A590912 | Пружинная шайба | 2 |
| 33 | A590112 | Плоская шайба | 2 |
| 34 | J901270 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
