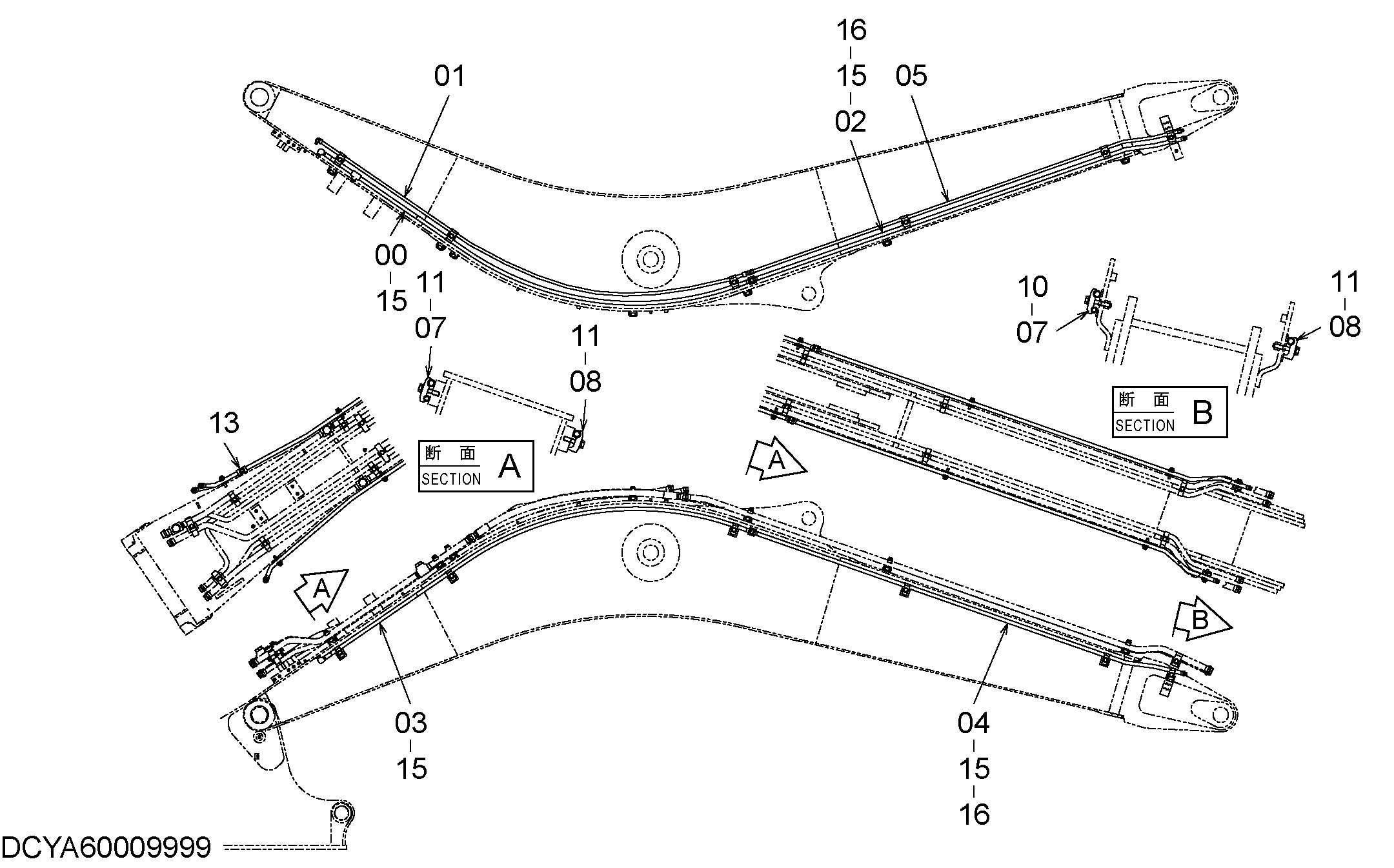

Вспомогательный трубопроводы (стрела) — HITACHI ZX225USRK-3
Заводская схема «Вспомогательный трубопроводы (стрела)» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096941 | Трубка | 1 |
| 01 | 8065842 | Трубка | 1 |
| 02 | 8092843 | Трубка | 1 |
| 03 | 8094682 | Трубка | 1 |
| 04 | 8094683 | Трубка | 1 |
| 05 | 8078451 | Трубка | 1 |
| 07 | 4202559 | Хомут трубки | 6 |
| 08 | 4190125 | Хомут трубки | 6 |
| 10 | J271270 | Болт с шайбой | 2 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271255 | Болт с шайбой | 10 |
| 11A | J901255 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 94-2024 | Пробка | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 4 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
