Вспомогательный трубопроводы (стрела)<225> — HITACHI ZX225USRK-3

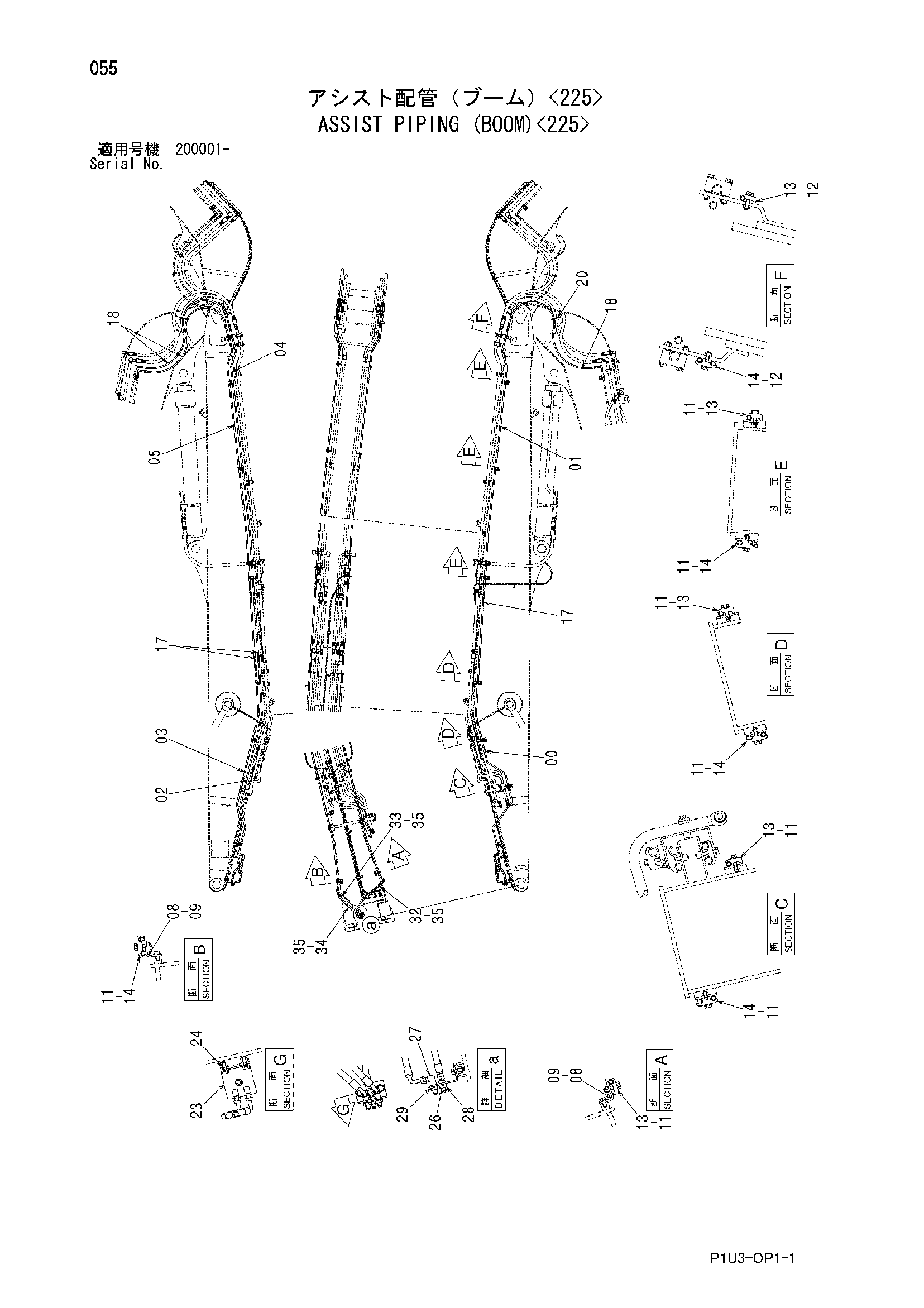

Заводская схема «Вспомогательный трубопроводы (стрела)<225>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109332 | Трубка | 1 |
| 01 | 8107247 | Трубка | 1 |
| 02 | 8107248 | Трубка | 1 |
| 03 | 8107249 | Трубка | 1 |
| 04 | 8107250 | Трубка | 1 |
| 05 | 8107251 | Трубка | 1 |
| 08 | 9767000 | Кронштейн | 2 |
| 09 | J271225 | Болт с шайбой | 4 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | J271250 | Болт с шайбой | 14 |
| 11A | J901250 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271255 | Болт с шайбой | 2 |
| 12A | J901255 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4190124 | Хомут трубки | 8 |
| 14 | 4189858 | Хомут трубки | 8 |
| 17 | 4305229 | Шланг | 3 |
| 18 | 4624294 | Шланг | 3 |
| 20 | 4121859 | Ленточный зажим | 6 |
| 23 | 4668511 | Кронштейн | 1 |
| 24 | J271235 | Болт с шайбой | 2 |
| 24A | J901235 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4202532 | Адаптер | 1 |
| 27 | 4285863 | Угловой штуцер | 2 |
| 28 | 4202531 | Гайка | 3 |
| 29 | A590914 | Пружинная шайба | 3 |
| 32 | 4649036 | Шланг | 1 |
| 33 | 4639212 | Шланг | 1 |
| 34 | 4670162 | Шланг | 1 |
| 35 | 4327315 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
