Тормозной клапан — HITACHI ZX225USRK-3

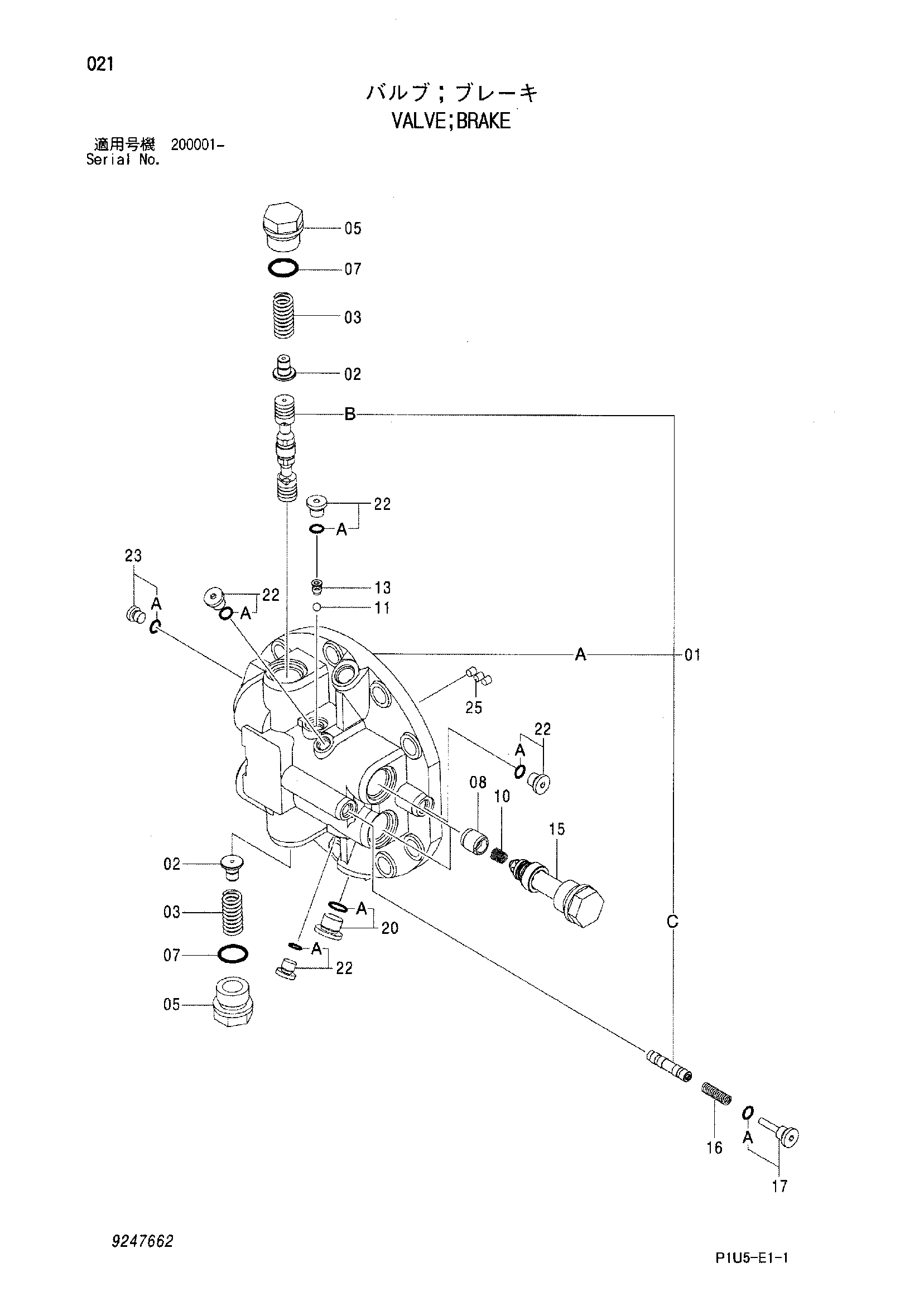

Заводская схема «Тормозной клапан» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9247662 замена: 9260003 | Тормозной клапан | 1 | |
| (9260003) | Тормозной клапан | 1 | |
| 01 | 8099406 | Корпус в сборе | 1 |
| 02 | 4602024 | Ограничитель золотник | 2 |
| 03 | 4409389 | Пружина сжатия | 2 |
| 05 | 4229631 | Пробка | 2 |
| 07 | 4506429 | Уплотнительное кольцо | 2 |
| 08 | 4397022 | Поппет обратный | 2 |
| 10 | 4396771 | Пружина сжатия | 2 |
| 11 | 4509493 | Шарик | 1 |
| 13 | 4398281 | Сиденье | 1 |
| 15 | 9185757 | Предохранительный клапан | 2 |
| 16 | 4297257 | Пружина сжатия | 1 |
| 17 | 9167977 | Пробка | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9134112 | Пробка | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 9134110 | Пробка | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 9134109 | Пробка | 1 |
| 23A | 4506408 | Уплотнительное кольцо | 1 |
| 25 | 4050968 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
