Инструмент короб крышка (2)<225USR> — HITACHI ZX225USRK-3

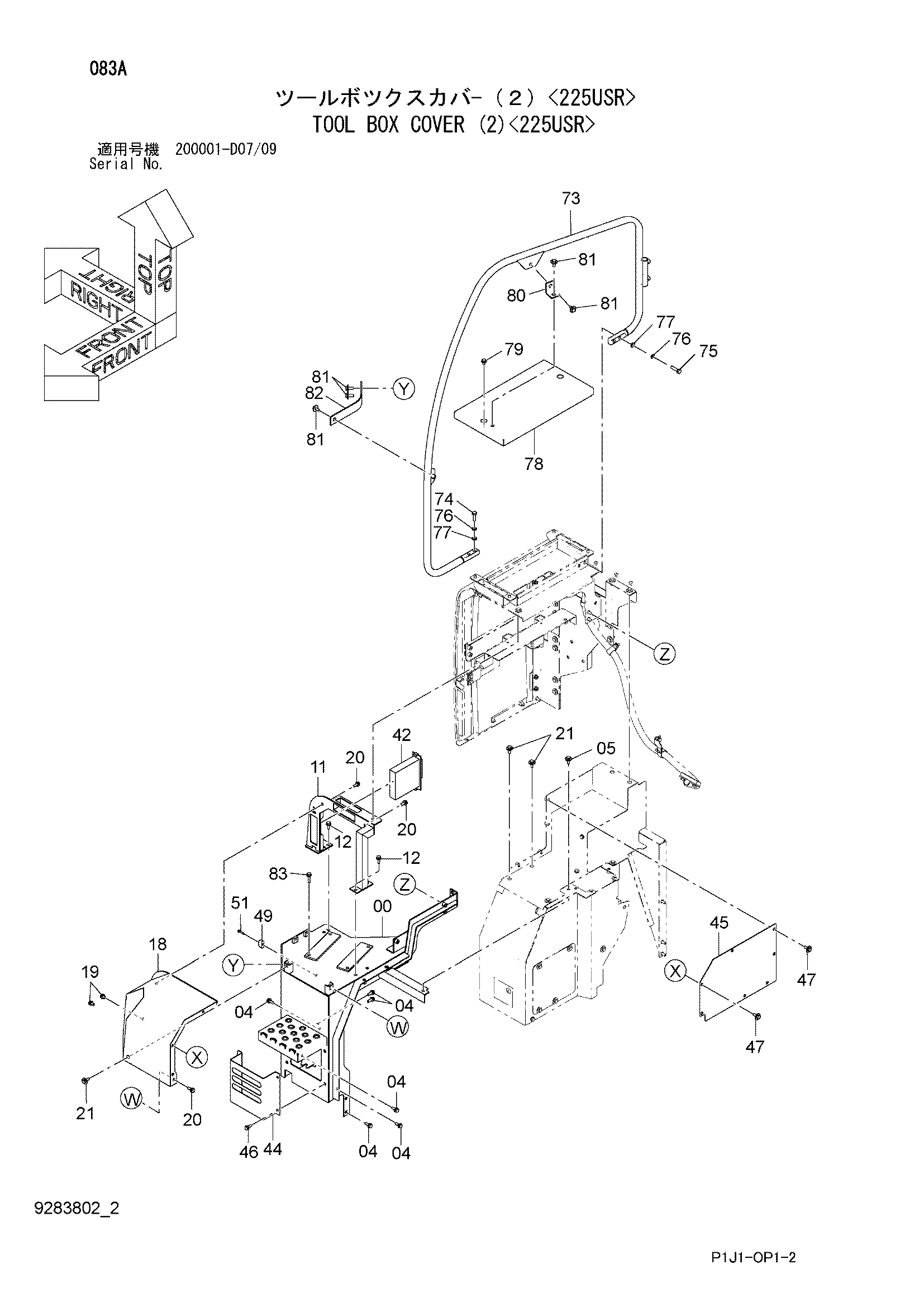

Заводская схема «Инструмент короб крышка (2)<225USR>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011681 | Базовый | 1 |
| 04 | J271030 | Болт с шайбой | 8 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J281030 | Болт с шайбой | 1 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 11 | 6025903 | Кронштейн | 1 |
| 12 | J271030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 18 | 6025905 | Крышка | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J281030 | Болт с шайбой | 3 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 42 | 4470906 | Фильтр | 1 |
| 44 | 3111201 | Крышка | 1 |
| 45 | 3111202 | Крышка | 1 |
| 46 | J271030 | Болт с шайбой | 4 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | J281030 | Болт с шайбой | 7 |
| 47A | J901030 | Болт | 1 |
| 47B | 4486055 | Шайба | 1 |
| 49 | 4424157 | Ограничитель | 1 |
| 51 | J260635 | Болт с шайбой | 1 |
| 51A | J900635 | Болт | 1 |
| 51B | A590106 | Плоская шайба | 1 |
| 73 | 7054044 | Стойка | 1 |
| 74 | J921240 | Болт | 2 |
| 75 | J921250 | Болт | 2 |
| 76 | A590912 | Пружинная шайба | 4 |
| 77 | A590112 | Плоская шайба | 4 |
| 78 | 8111859 | Крышка | 1 |
| 79 | J271020 | Болт с шайбой | 2 |
| 79A | J901020 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
| 80 | 4678590 | Кронштейн | 1 |
| 81 | J281030 | Болт с шайбой | 5 |
| 81A | J901030 | Болт | 1 |
| 81B | 4486055 | Шайба | 1 |
| 82 | 4678594 | Кронштейн | 1 |
| 83 | J271045 | Болт с шайбой | 4 |
| 83A | J901045 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
