Гидролинии рабочего оборудования (с нижний гидроцилиндр, 2P-BOOM)<210> — HITACHI ZX225USRK-3

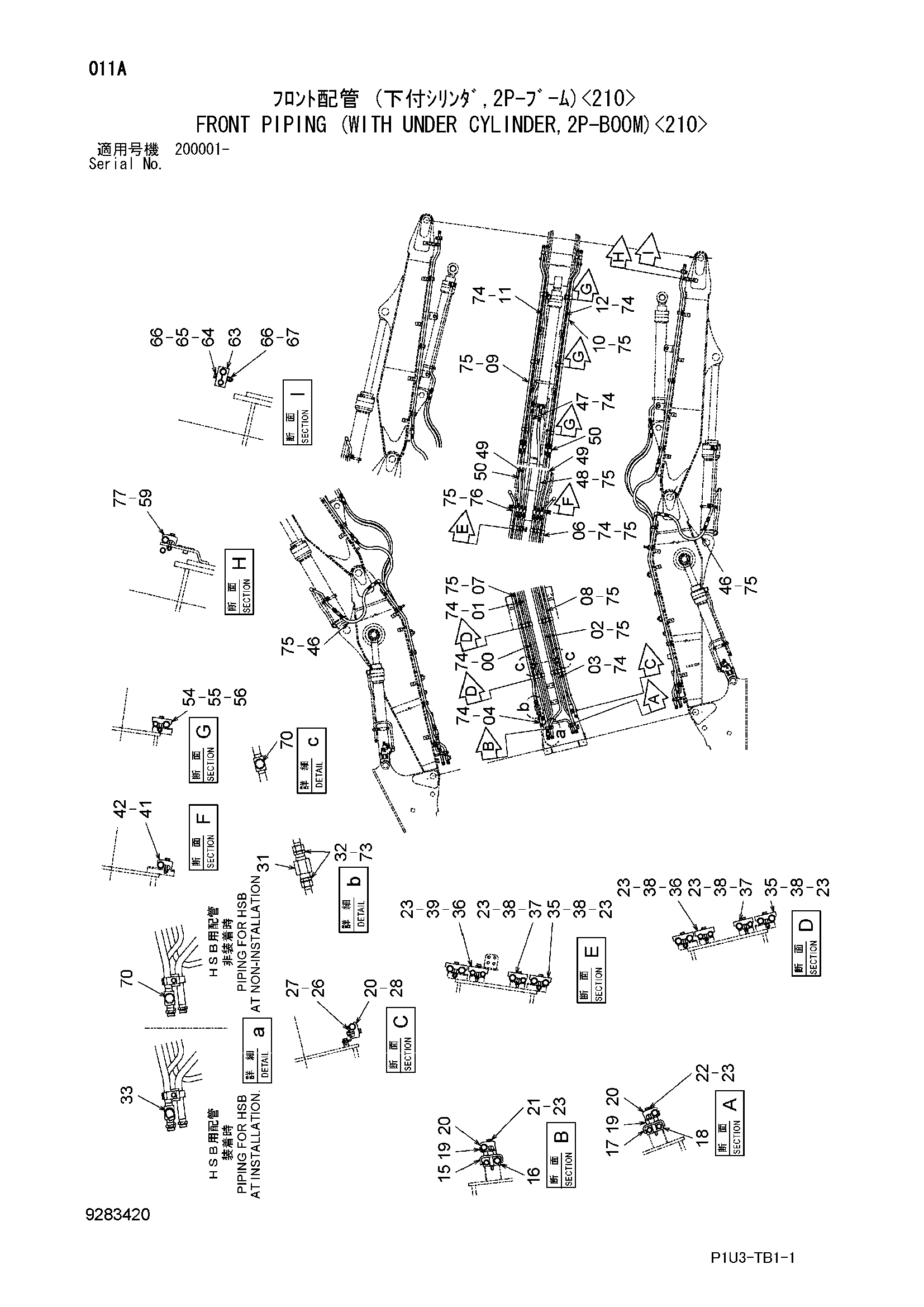

Заводская схема «Гидролинии рабочего оборудования (с нижний гидроцилиндр, 2P-BOOM)<210>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111237 | Трубка | 1 |
| 01 | 8111238 | Трубка | 1 |
| 02 | 8111239 | Трубка | 1 |
| 03 | 8111240 | Трубка | 1 |
| 04 | 9768659 | Трубка | 1 |
| 06 | 8111242 | Трубка | 1 |
| 07 | 8111243 | Трубка | 1 |
| 08 | 8111244 | Трубка | 1 |
| 09 | 8111245 | Трубка | 1 |
| 10 | 8111246 | Трубка | 1 |
| 11 | 8111247 | Трубка | 1 |
| 12 | 8111248 | Трубка | 1 |
| 15 | 4285725 | Хомут трубки | 1 |
| 16 | 4285724 | Резиновая прокладка | 1 |
| 17 | 4285723 | Хомут трубки | 1 |
| 18 | 4285722 | Резиновая прокладка | 1 |
| 19 | 9764772 | Кронштейн | 2 |
| 20 | 4190127 | Хомут трубки | 4 |
| 21 | J901210 | Болт | 1 |
| 22 | J901208 | Болт | 1 |
| 23 | A590112 | Плоская шайба | 26 |
| 26 | 9768660 | Кронштейн | 2 |
| 27 | J271225 | Болт с шайбой | 4 |
| 27A | J901225 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J271265 | Болт с шайбой | 2 |
| 28A | J901265 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 31 | 9075046 | Клапан замедленного возврата | 1 |
| 32 | 4207425 | Адаптер | 2 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | A853386 | Угловой штуцер | 1 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4612395 | Хомут трубки | 6 |
| 36 | 4661002 | Хомут трубки | 3 |
| 37 | 4612394 | Хомут трубки | 3 |
| 38 | J901275 | Болт | 22 |
| 39 | J901280 | Болт | 2 |
| 41 | 4190127 | Хомут трубки | 2 |
| 42 | J271270 | Болт с шайбой | 2 |
| 42A | J901270 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 46 | 4250898 | Шланг | 2 |
| 47 | 4286278 | Шланг | 1 |
| 48 | 4286820 | Шланг | 1 |
| 49 | 4254435 | Шланг | 2 |
| 50 | 4286815 | Шланг | 2 |
| 54 | 4612394 | Хомут трубки | 6 |
| 55 | J901275 | Болт | 12 |
| 56 | A590112 | Плоская шайба | 12 |
| 59 | 4190127 | Хомут трубки | 2 |
| 63 | 4661001 | Хомут трубки | 4 |
| 64 | J901290 | Болт | 4 |
| 65 | A590112 | Плоская шайба | 4 |
| 66 | A590912 | Пружинная шайба | 8 |
| 67 | J950012 | Гайка | 8 |
| 70 | 4113926 | Пробка | 3 |
| 70A | 4506429 | Уплотнительное кольцо | 1 |
| 73 | 4187329 | Уплотнительное кольцо | 2 |
| 74 | 4187308 | Уплотнительное кольцо | 14 |
| 75 | 4187328 | Уплотнительное кольцо | 14 |
| 76 | 8111241 | Трубка | 1 |
| 77 | J271280 | Болт с шайбой | 2 |
| 77A | J901280 | Болт | 1 |
| 77B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
