Рукоять — HITACHI ZX225USRK-3

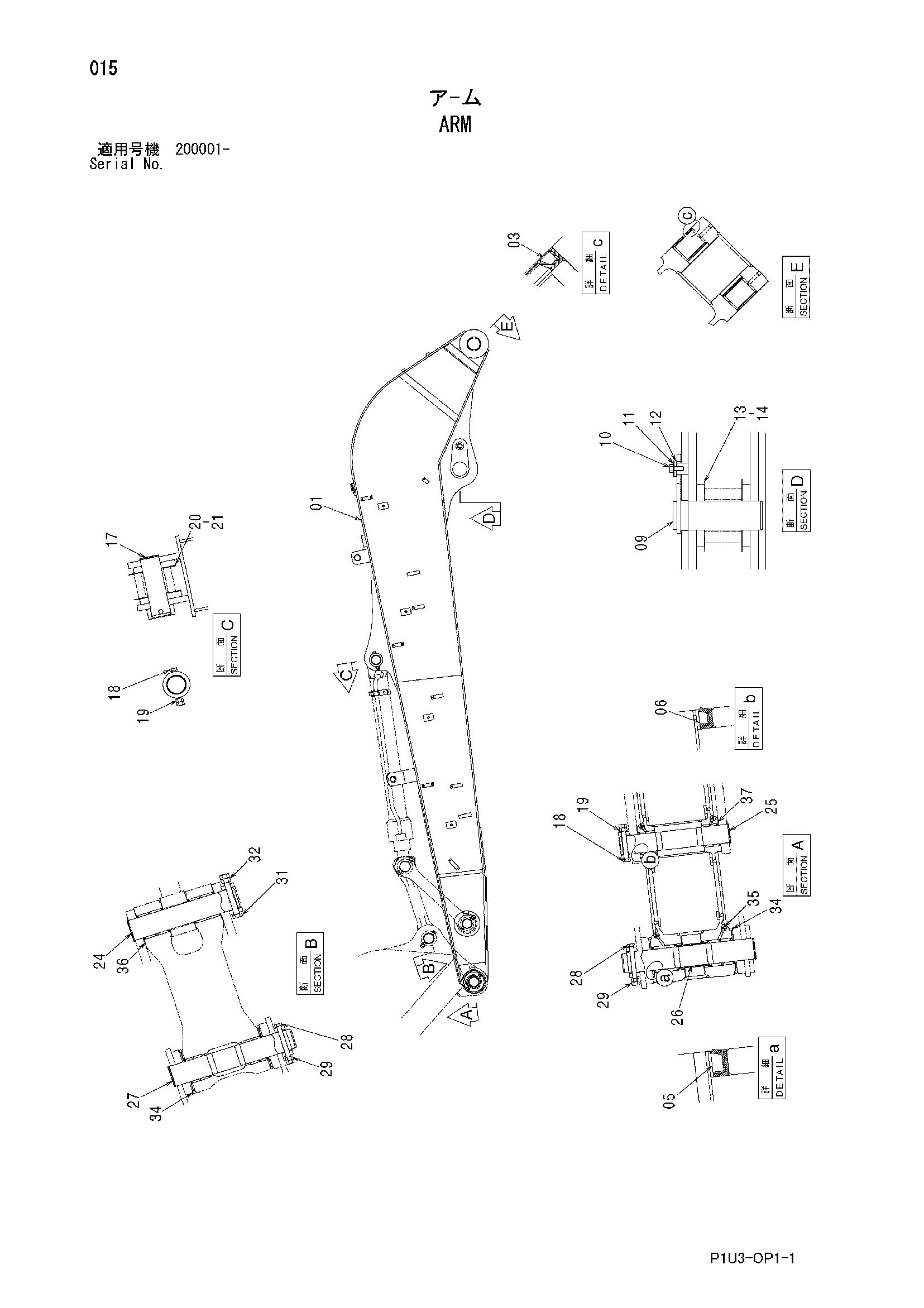

Заводская схема «Рукоять» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7051709 | Рукоять в сборе | 1 |
| 03 | 4067901 | Пылезащитное уплотнение | 2 |
| 05 | 4620723 | Пылезащитное уплотнение | 2 |
| 06 | 4084578 | Пылезащитное уплотнение | 2 |
| 09 | 8096435 | Палец | 1 |
| 10 | J921840 | Болт | 1 |
| 11 | J222018 | Шайба | 1 |
| 12 | 4441471 | Пластина | 1 |
| 13 | 4445635 | Упорная пластина 1.0mm | 1 |
| 14 | 4445636 | Упорная пластина 2.0mm | 1 |
| 17 | 3088578 | Палец | 1 |
| 18 | 4435124 | Стопорный палец | 2 |
| 19 | J950016 | Гайка | 4 |
| 20 | 4444288 | Упорная пластина 1.0mm | 1 |
| 21 | 4444289 | Упорная пластина 2.0mm | 1 |
| 24 | 3088581 | Палец | 1 |
| 25 | 3088579 | Палец | 1 |
| 26 | 3088577 | Палец | 1 |
| 27 | 3088580 | Палец | 1 |
| 28 | 4435129 | Стопорный палец | 2 |
| 29 | J950016 | Гайка | 4 |
| 31 | 4435126 | Стопорный палец | 1 |
| 32 | J950020 | Гайка | 2 |
| 34 | 4089028 | Уплотнительное кольцо | 4 |
| 35 | J75481 | Пресс-маслёнка | 4 |
| 36 | 4450012 | Упорная пластина 1.0mm | 4 |
| 37 | 4450011 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
