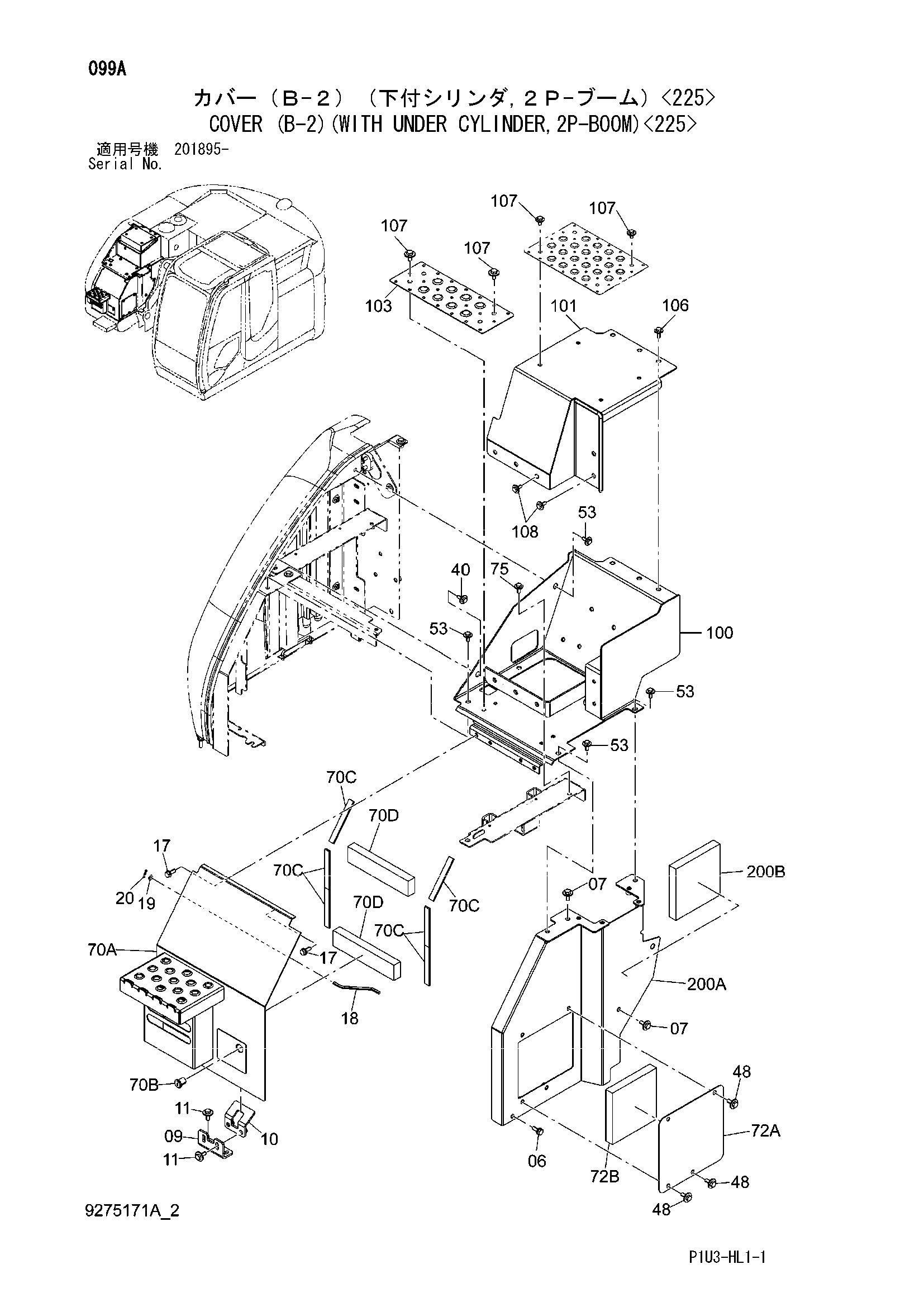

Крышка (B-2)(с нижний гидроцилиндр, 2P-BOOM)<225> — HITACHI ZX225USRK-3
Заводская схема «Крышка (B-2)(с нижний гидроцилиндр, 2P-BOOM)<225>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | J271030 | Болт с шайбой | 1 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J281030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | 4450410 | Кронштейн | 1 |
| 10 | 9756250 | Защёлка | 1 |
| 11 | J281030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 17 | J271030 | Болт с шайбой | 4 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 9764547 | Стойка | 1 |
| 19 | A590108 | Плоская шайба | 1 |
| 20 | 4022697 | Стопорный палец | 1 |
| 40 | J281030 | Болт с шайбой | 1 |
| 40A | J901030 | Болт | 1 |
| 40B | 4486055 | Шайба | 1 |
| 48 | J281030 | Болт с шайбой | 4 |
| 48A | J901030 | Болт | 1 |
| 48B | 4486055 | Шайба | 1 |
| 53 | J281030 | Болт с шайбой | 4 |
| 53A | J901030 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 70 | 8103174 | Крышка | 1 |
| 70A | 6023850 | Крышка | 1 |
| 70B | 4379989 | Гидроцилиндр. блокировка | 1 |
| 70C | 4443211 | Резиновая прокладка | 6 |
| 70D | 4454687 | Резиновая прокладка | 2 |
| 72 | 9766592 | Крышка | 1 |
| 72A | 4648869 | Крышка | 1 |
| 72B | 4652168 | Резиновая прокладка | 1 |
| 75 | J281030 | Болт с шайбой | 1 |
| 75A | J901030 | Болт | 1 |
| 75B | 4486055 | Шайба | 1 |
| 100 | 7052438 | Крышка | 1 |
| 101 | 7052439 | Крышка | 1 |
| 103 | 3109906 | Крышка | 1 |
| 106 | J281035 | Болт с шайбой | 3 |
| 106A | J901035 | Болт | 1 |
| 106B | 4486055 | Шайба | 1 |
| 107 | J281025 | Болт с шайбой | 8 |
| 107A | J901025 | Болт | 1 |
| 107B | 4486055 | Шайба | 1 |
| 108 | J281030 | Болт с шайбой | 5 |
| 108A | J901030 | Болт | 1 |
| 108B | 4486055 | Шайба | 1 |
| 200 | 9768707 | Крышка | 1 |
| 200A | 7053876 | Крышка | 1 |
| 200B | 4652168 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
