Основные гидролинии (3) — HITACHI ZX225USRK-3

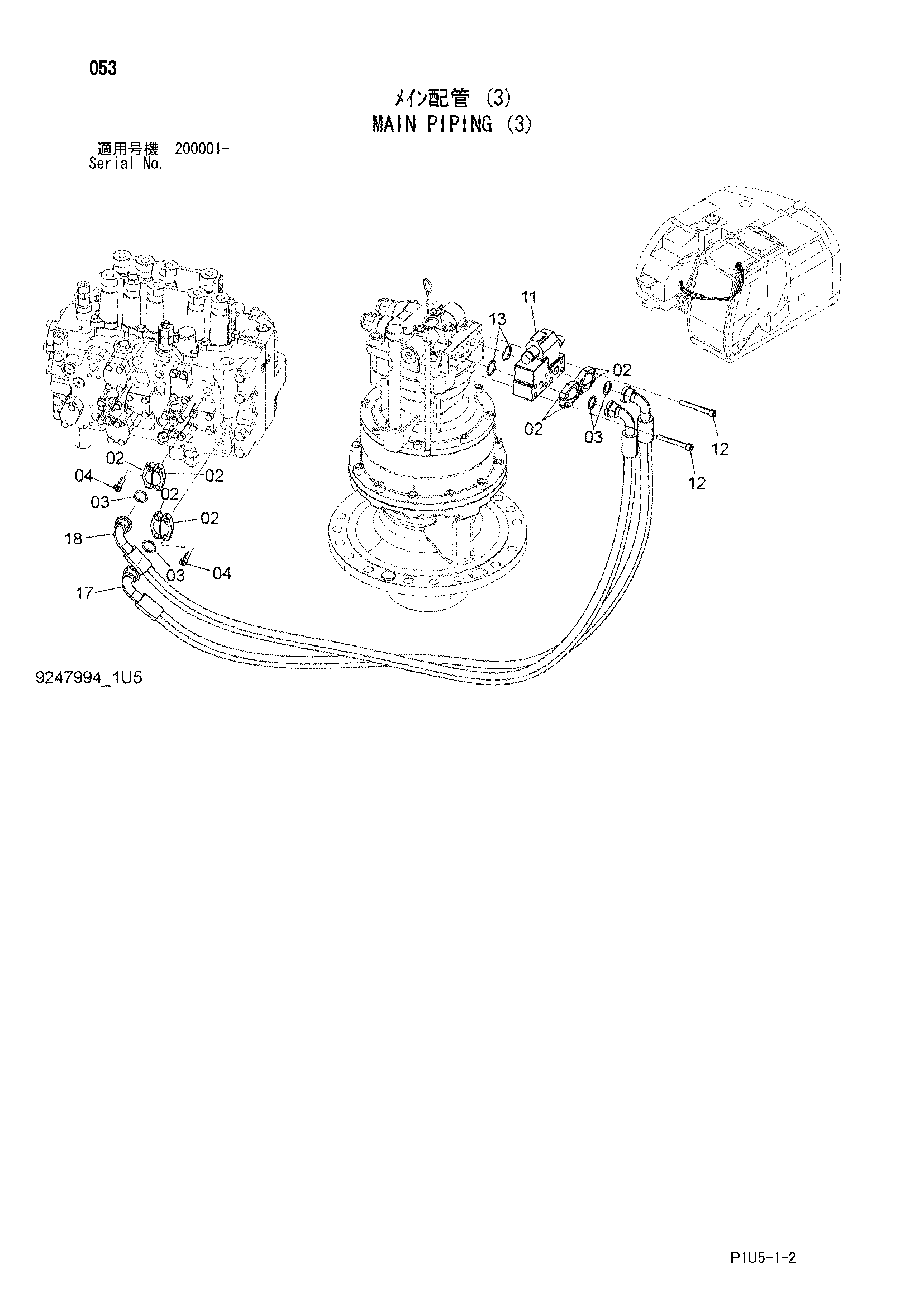

Заводская схема «Основные гидролинии (3)» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 986910 | Разъёмный фланец | 8 |
| 03 | 971489 | Уплотнительное кольцо | 4 |
| 04 | J781030 | Болт с внутренним шестигранником | 8 |
| 11 | 4644566 | Клапан | 1 |
| 12 | J781080 | Болт с внутренним шестигранником | 8 |
| 13 | A811030 | Уплотнительное кольцо | 2 |
| 17 | 9270857 | Шланг в сборе | 1 |
| 17A | 4662533 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 4 |
| 18 | 9270858 | Шланг в сборе | 1 |
| 18A | 4662540 | Шланг | 1 |
| 18B | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
