Вспомогательный трубопроводы (с нижний гидроцилиндр, 2P-BOOM)<210> — HITACHI ZX225USRK-3

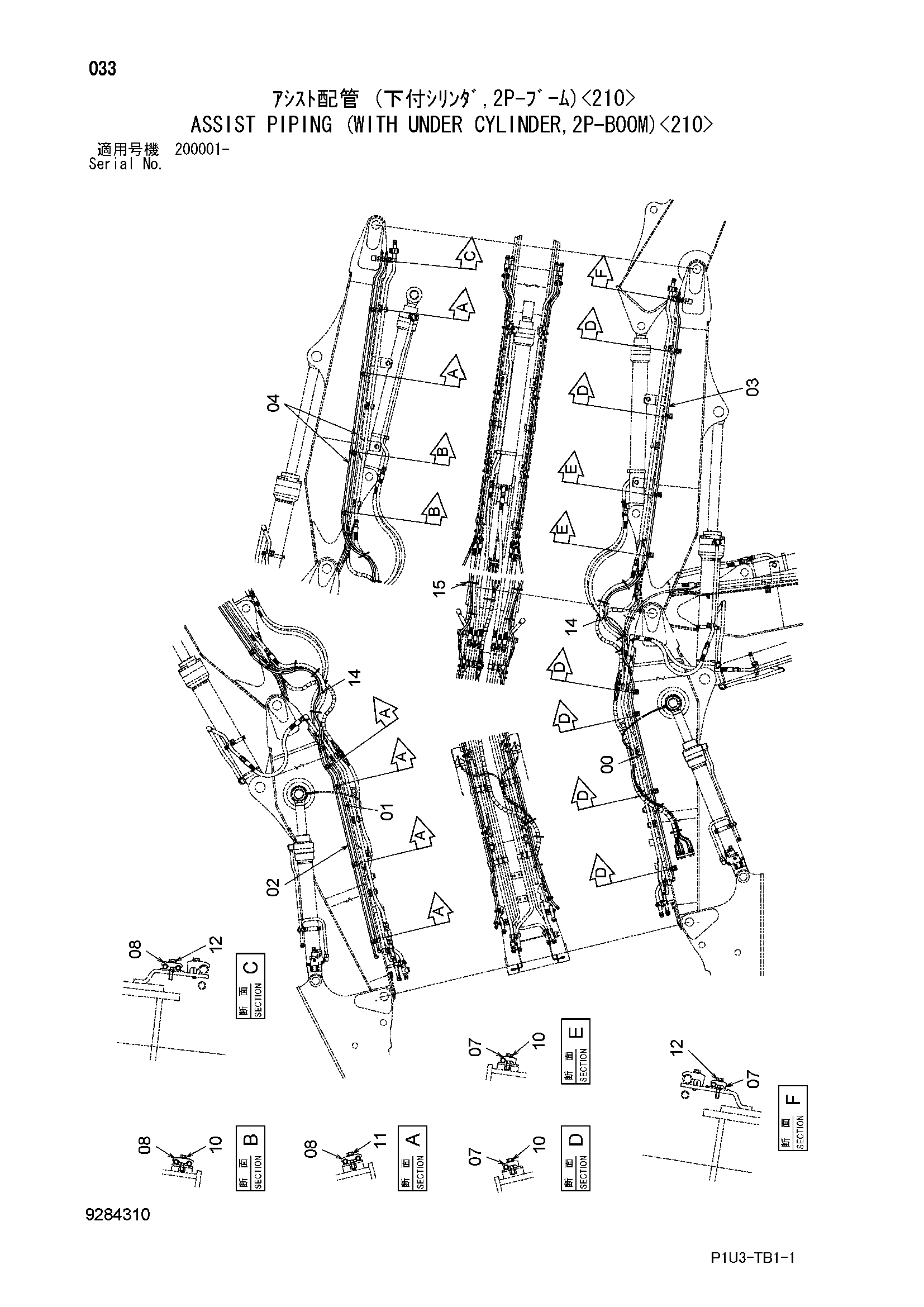

Заводская схема «Вспомогательный трубопроводы (с нижний гидроцилиндр, 2P-BOOM)<210>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111468 | Трубка | 1 |
| 01 | 8111469 | Трубка | 1 |
| 02 | 8111470 | Трубка | 1 |
| 03 | 8111471 | Трубка | 1 |
| 04 | 8111472 | Трубка | 2 |
| 07 | 4190124 | Хомут трубки | 9 |
| 08 | 4189858 | Хомут трубки | 9 |
| 10 | J271250 | Болт с шайбой | 10 |
| 10A | J901250 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271255 | Болт с шайбой | 6 |
| 11A | J901255 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271265 | Болт с шайбой | 2 |
| 12A | J901265 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4305234 | Шланг | 3 |
| 15 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
