Стрела <225> — HITACHI ZX225USRK-3

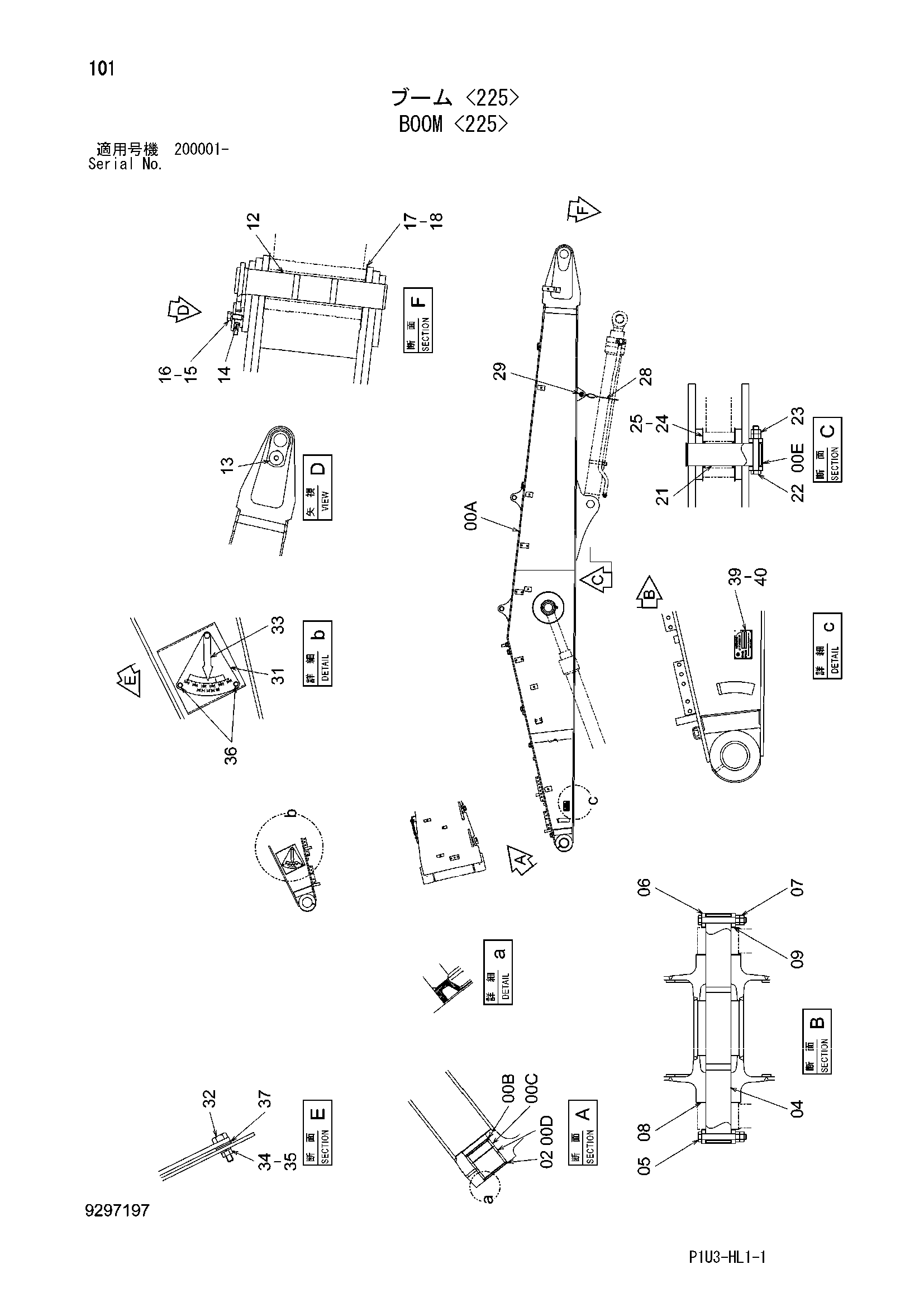

Заводская схема «Стрела <225>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055982 | Стрела | 1 |
| 00B | 4067901 | Пылезащитное уплотнение | 2 |
| 00C | 4402460 | Втулка | 2 |
| 00D | 4443880 | Втулка | 2 |
| 00E | 4434953 | Ограничитель | 1 |
| 00F | 4426117 | Ограничитель | 2 |
| 02 | 4067901 | Пылезащитное уплотнение | 2 |
| 04 | 3088574 | Палец | 1 |
| 05 | 4435126 | Стопорный палец | 2 |
| 06 | 4067720 | Ограничитель | 2 |
| 07 | J950020 | Гайка | 4 |
| 08 | 4450013 | Упорная пластина 1.0mm | 2 |
| 09 | 4444755 | Упорная пластина 1.0mm | 2 |
| 12 | 8102957 | Палец | 1 |
| 13 | 4640621 | Пластина | 1 |
| 14 | 4424425 | Блок | 1 |
| 15 | J921840 | Болт | 1 |
| 16 | J257218 | Пружинная шайба | 1 |
| 17 | 4444285 | Упорная пластина 2.0mm | 1 |
| 18 | 4444284 | Упорная пластина 1.0mm | 1 |
| 21 | 3088575 | Палец | 1 |
| 22 | 4435126 | Стопорный палец | 1 |
| 23 | J950020 | Гайка | 2 |
| 24 | 4444286 | Упорная пластина 1.0mm | 1 |
| 25 | 4444287 | Упорная пластина 2.0mm | 1 |
| 28 | 4464885 | Канат провод | 1 |
| 29 | 4048480 | Серьга | 2 |
| 31 | 2048061 | Информационная табличка | 1 |
| 32 | 4465097 | Болт | 1 |
| 33 | 4465098 | Поинтер | 1 |
| 34 | M500807 | Гайка | 1 |
| 35 | A590908 | Пружинная шайба | 1 |
| 36 | J260820 | Болт с шайбой | 2 |
| 36A | J900820 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 37 | A590112 | Плоская шайба | 2 |
| 40 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
