Вспомогательный трубопроводы (рукоять) — HITACHI ZX225USRK-3

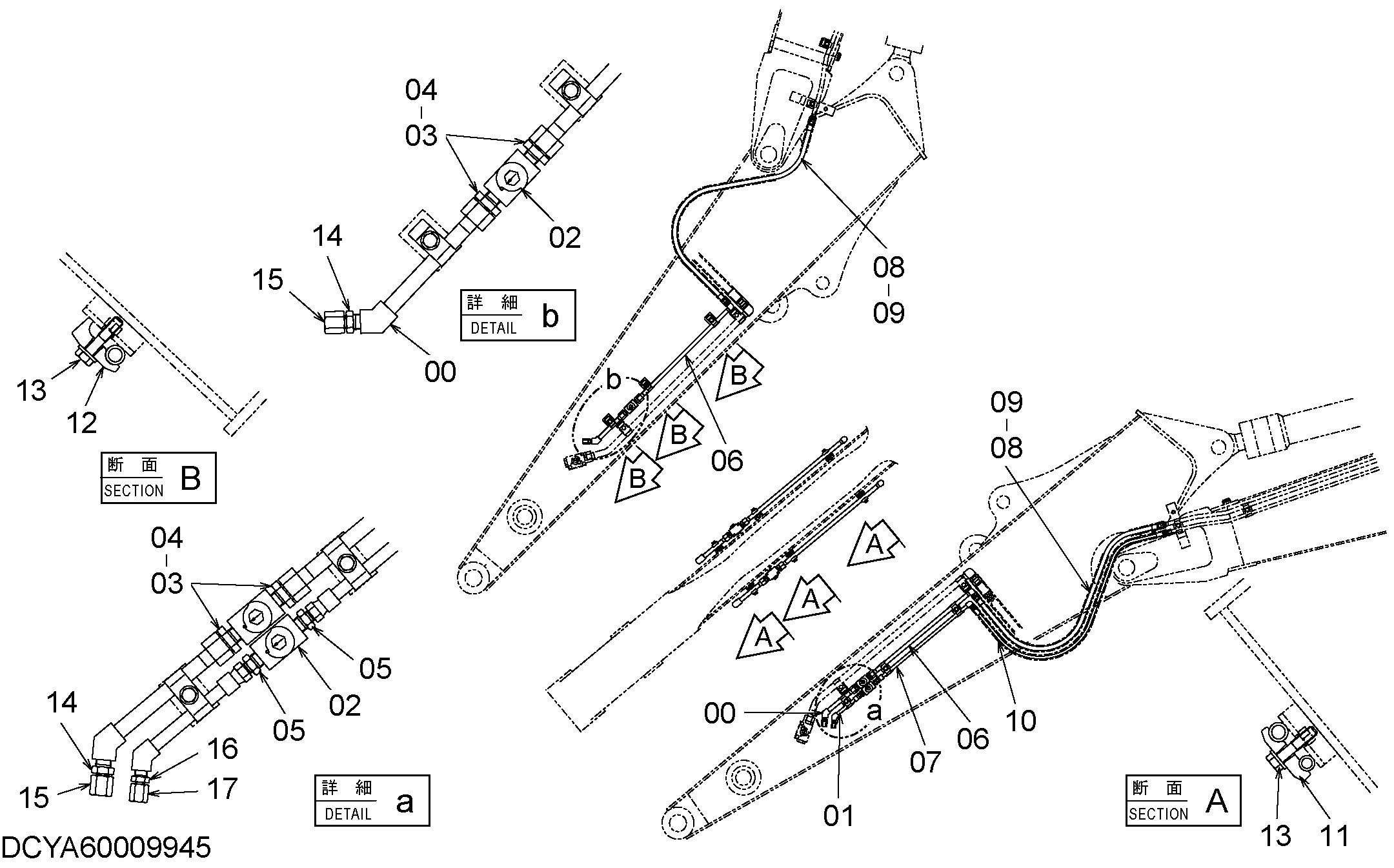

Заводская схема «Вспомогательный трубопроводы (рукоять)» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762759 | Трубка | 2 |
| 01 | 9762761 | Трубка | 1 |
| 02 | 4216176 | Запорный клапан | 3 |
| 03 | 4217134 | Адаптер | 4 |
| 04 | 4187308 | Уплотнительное кольцо | 4 |
| 05 | 4282067 | Адаптер | 2 |
| 06 | 9762764 | Трубка | 2 |
| 07 | 9762765 | Трубка | 1 |
| 08 | 4478350 | Шланг | 2 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 10 | 4462707 | Шланг | 1 |
| 11 | 4202559 | Хомут трубки | 3 |
| 12 | 4190125 | Хомут трубки | 3 |
| 13 | J271255 | Болт с шайбой | 6 |
| 13A | J901255 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4222039 | Адаптер | 2 |
| 15 | 4222714 | Колпачок | 2 |
| 16 | 4143565 | Адаптер | 1 |
| 17 | 4619109 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
