Гидролинии рабочего оборудования (рукоять) — HITACHI ZX225USRK-3

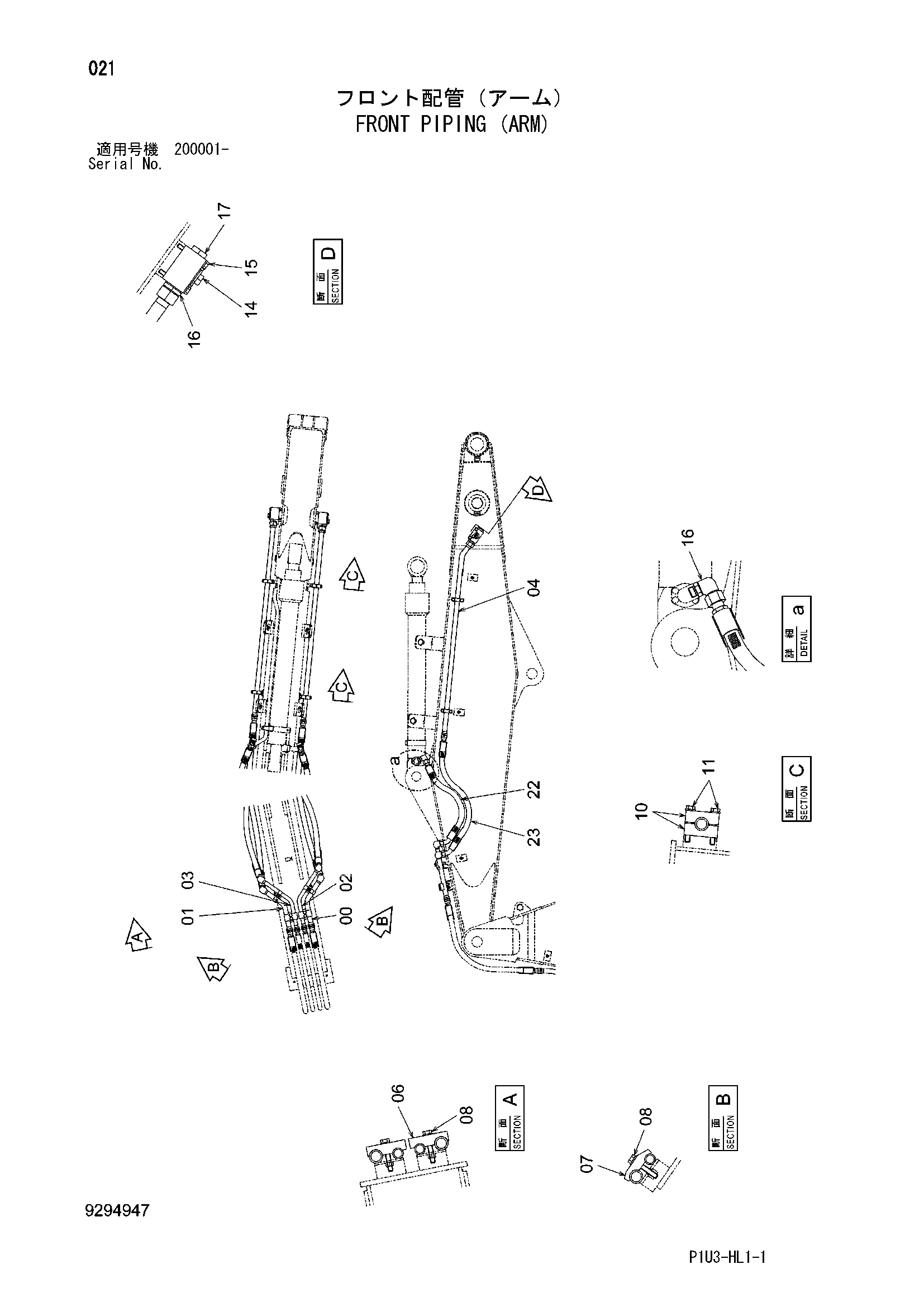

Заводская схема «Гидролинии рабочего оборудования (рукоять)» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769925 | Трубка | 1 |
| 01 | 9769926 | Трубка | 1 |
| 02 | 8114697 | Трубка | 1 |
| 03 | 8114698 | Трубка | 1 |
| 04 | 9769927 | Трубка | 2 |
| 07 | 4695210 | Хомут трубки | 2 |
| 08 | J271275 | Болт с шайбой | 6 |
| 08A | J901275 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4334363 | Хомут трубки | 8 |
| 11 | J271285 | Болт с шайбой | 8 |
| 11A | J901285 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 14 | 4447675 | Запорный клапан | 2 |
| 15 | J271085 | Болт с шайбой | 4 |
| 15A | J901085 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4205196 | Адаптер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4113926 | Пробка | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4688663 | Шланг | 2 |
| 23 | 4688664 | Шланг | 2 |
| 26 | 4205391 | Угловой штуцер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
