Пилотные гидролинии (PTO)(с нижний гидроцилиндр, 2P-BOOM)<225> — HITACHI ZX225USRK-3

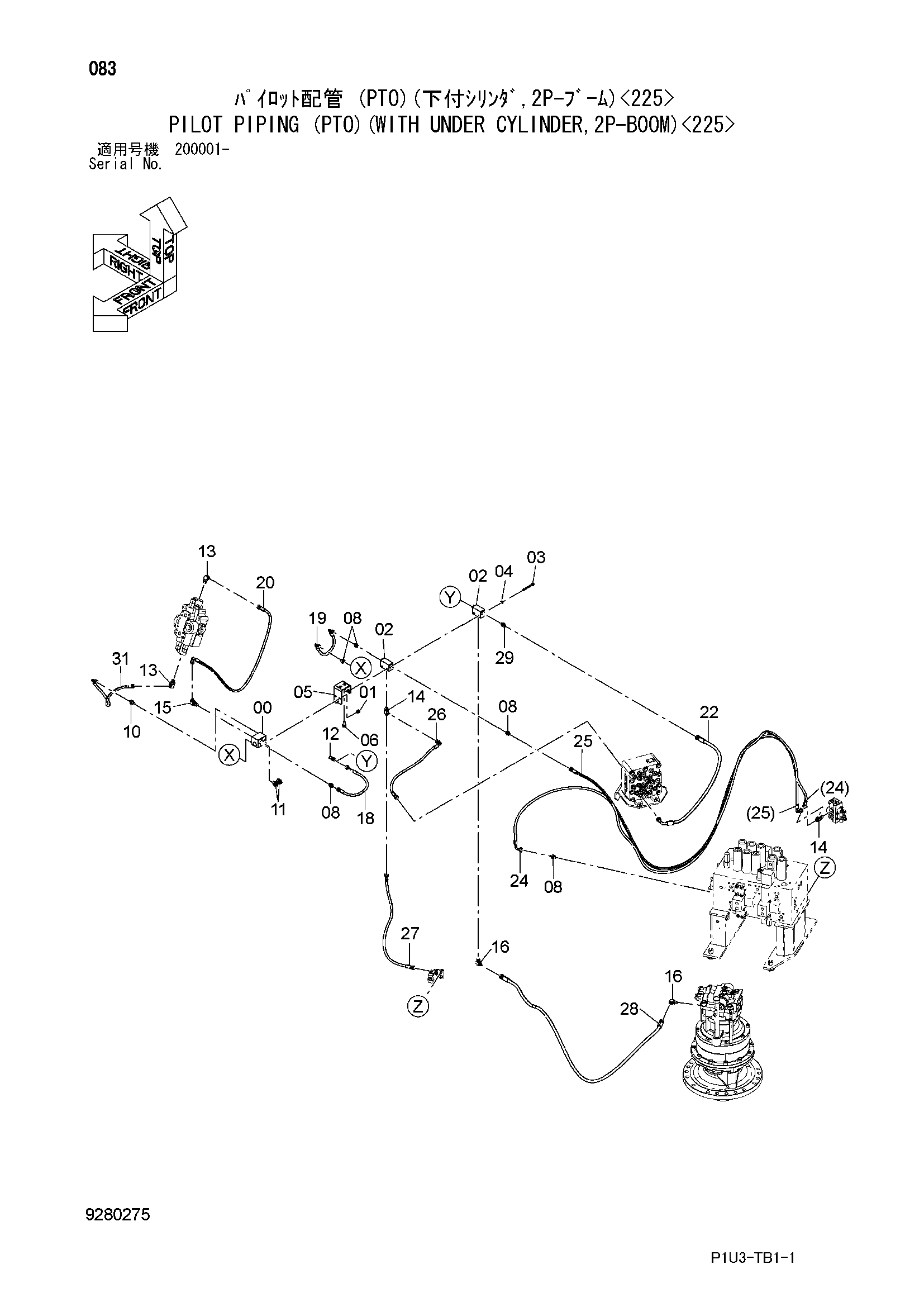

Заводская схема «Пилотные гидролинии (PTO)(с нижний гидроцилиндр, 2P-BOOM)<225>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4203447 | Челночный клапан | 2 |
| 03 | J900880 | Болт | 2 |
| 04 | A590108 | Плоская шайба | 2 |
| 05 | 8102803 | Кронштейн | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | A852122 | Адаптер | 5 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852132 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852332 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852422 | Тройник | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852333 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852323 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4442219 | Шланг | 1 |
| 19 | 4650567 | Шланг | 1 |
| 20 | 4656513 | Шланг | 1 |
| 22 | 4664395 | Шланг | 1 |
| 24 | 4672959 | Шланг | 1 |
| 25 | 4672960 | Шланг | 1 |
| 26 | 4672961 | Шланг | 1 |
| 27 | 4672962 | Шланг | 1 |
| 28 | 4680263 | Шланг | 1 |
| 29 | A852123 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4635378 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
