Поворот трубопроводы (рукоять) — HITACHI ZX225USRK-3

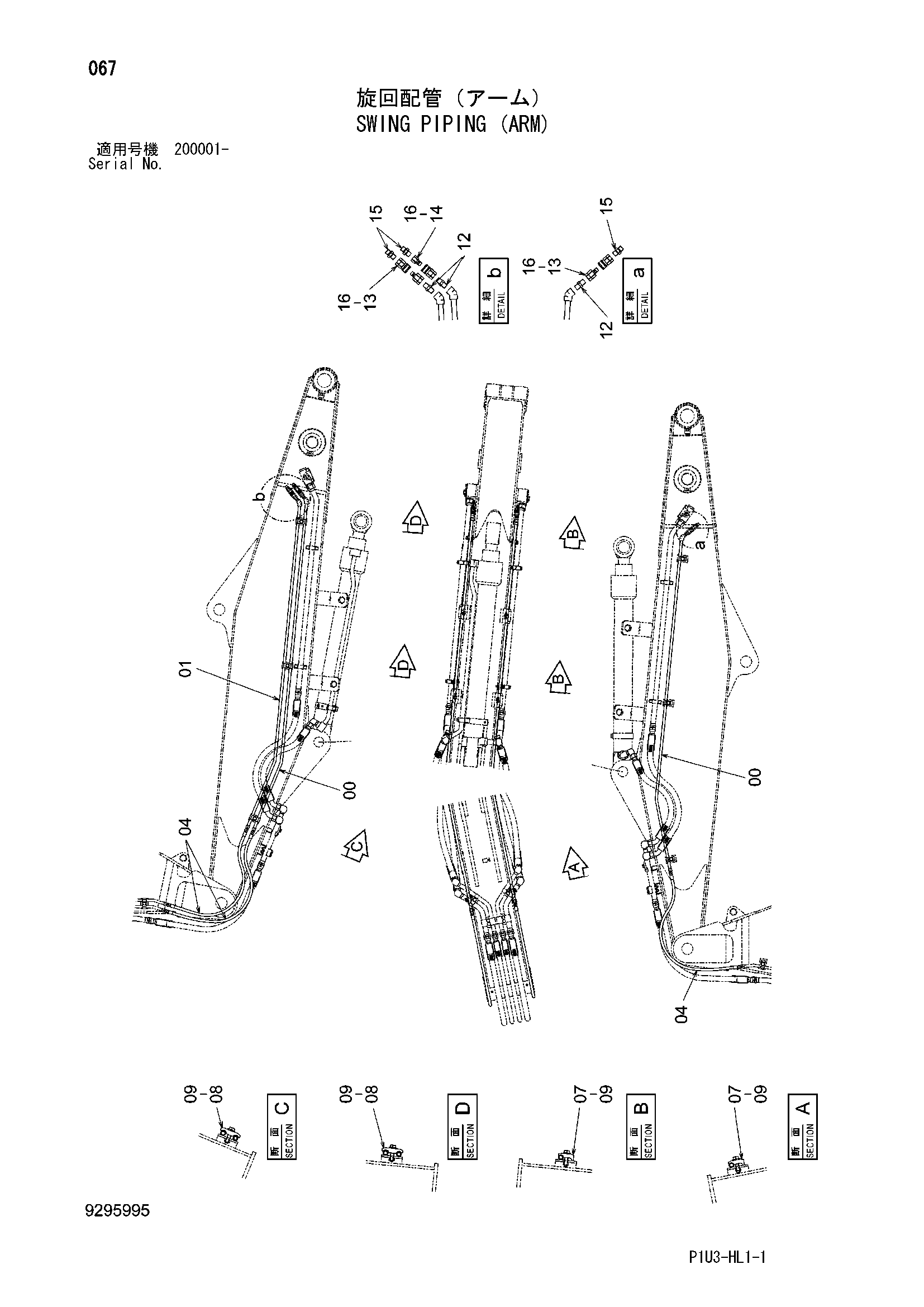

Заводская схема «Поворот трубопроводы (рукоять)» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9770206 | Трубка | 2 |
| 01 | 9770207 | Трубка | 1 |
| 07 | 4190124 | Хомут трубки | 3 |
| 08 | 4189858 | Хомут трубки | 3 |
| 09 | J271250 | Болт с шайбой | 6 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 12 | 94-1702 | Адаптер | 3 |
| 13 | 4059552 | Самоуплотняющееся соединение | 2 |
| 13A | 4644532 | Пылезащитный колпачок | 1 |
| 13B | 4644533 | Пылезащитный колпачок | 1 |
| 14 | 4232933 | Самоуплотняющееся соединение | 1 |
| 14A | 4644532 | Пылезащитный колпачок | 1 |
| 14B | 4644533 | Пылезащитный колпачок | 1 |
| 15 | 94-1302 | Адаптер | 3 |
| 16 | 4654945 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
