Трубопроводы системы смазки (рукоять) — HITACHI ZX225USRK-3

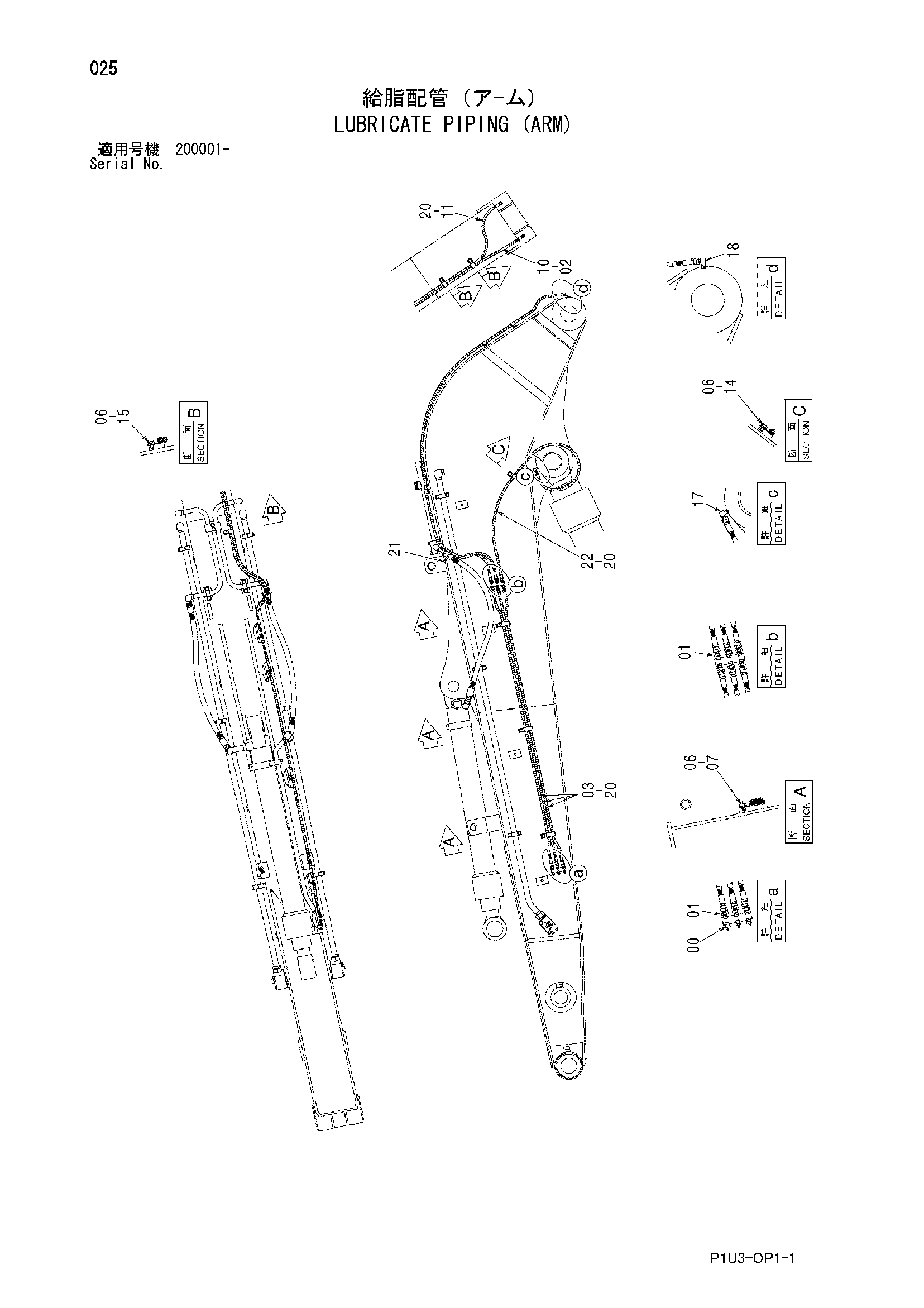

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 3 |
| 01 | 4154651 | Адаптер | 9 |
| 03 | 4661782 | Шланг | 3 |
| 06 | J271016 | Болт с шайбой | 7 |
| 06A | J901016 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4259817 | Зажим | 3 |
| 10 | 4661784 | Шланг | 1 |
| 11 | 4661785 | Шланг | 1 |
| 14 | 4190275 | Зажим | 1 |
| 15 | 4190292 | Зажим | 3 |
| 17 | 4256211 | Угловой штуцер | 1 |
| 18 | 4154656 | Угловой штуцер | 2 |
| 20 | 4327293 | Защитный кожух | 20 |
| 21 | 4121859 | Ленточный зажим | 6 |
| 22 | 4656514 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
