Аиркон блок — HITACHI ZX225USRK-3

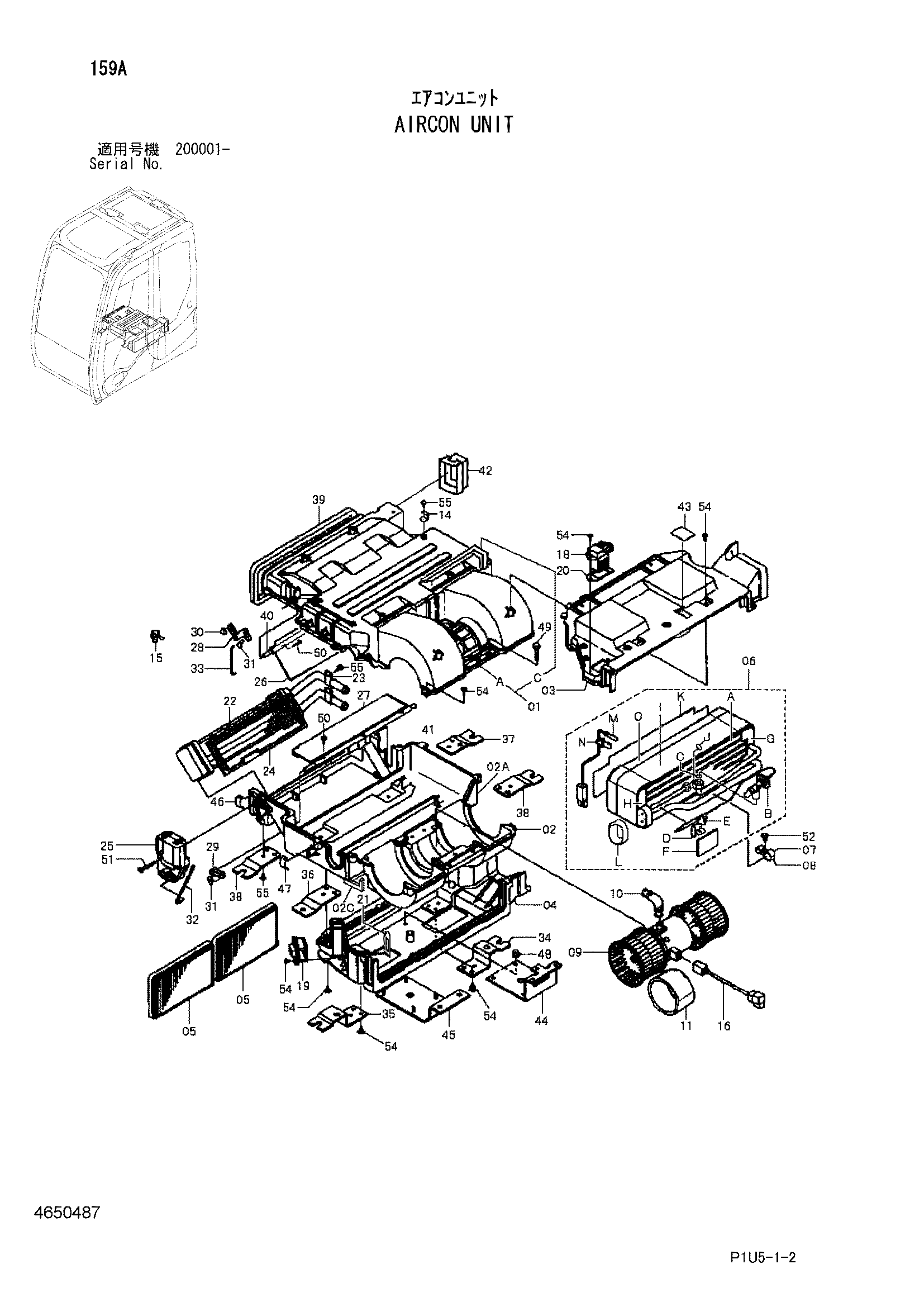

Заводская схема «Аиркон блок» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4650487 | Блок аиркон | 1 | |
| 01 | 4614287 | Корпус в сборе | 1 |
| 01A | 4475660 | Корпус | 1 |
| 01B | 4475662 | Накладка | 1 |
| 02 | 4614288 | Корпус в сборе | 1 |
| 02A | 4475664 | Корпус | 1 |
| 02B | 4475665 | Накладка | 1 |
| 03 | 4475667 | Крышка | 1 |
| 04 | 4475687 | Крышка | 1 |
| 05 | 4455778 | Фильтр воздушный | 2 |
| 06 | 4614289 | Евапоратор в сборе | 1 |
| 06A | 4475689 | Евапоратор | 1 |
| 06B | 4475690 | Клапан | 1 |
| 06C | 4351478 | Уплотнительное кольцо | 1 |
| 06D | 4475691 | Зажим | 1 |
| 06E | 4370310 | Самонарезающий винт | 1 |
| 06F | 4416975 | Изолятор | 1 |
| 06G | 4475692 | Накладка | 1 |
| 06H | 4475693 | Накладка | 1 |
| 06I | 4614290 | Накладка | 1 |
| 06J | 4475695 | Уплотнительное кольцо | 1 |
| 06K | 4475710 | Фильтр | 1 |
| 06L | 4475711 | Накладка | 1 |
| 06M | 4475712 | Термостат | 1 |
| 06N | 4475713 | Зажим | 1 |
| 06O | 4614291 | Накладка | 1 |
| 07 | 4475714 | Зажим | 1 |
| 08 | 4475715 | Зажим | 1 |
| 09 | 4475716 | Гидромотор | 1 |
| 10 | 4464473 | Воздушный шланг | 1 |
| 11 | 4475717 | Виброизолятор | 1 |
| 14 | 4475768 | Зажим | 3 |
| 15 | 4475769 | Зажим | 3 |
| 16 | 4475770 | Жгут проводов еире | 1 |
| 18 | 4464279 | Трансистор | 1 |
| 19 | 4464278 | Резистор | 1 |
| 20 | 4464474 | Уплотнение | 1 |
| 21 | 4475774 | Пластина | 1 |
| 22 | 4475775 | Отопитель | 1 |
| 23 | 4475801 | Зажим | 2 |
| 24 | 4475802 | Пластина | 1 |
| 25 | 4475803 | Гидромотор | 1 |
| 26 | 4475804 | Дверь | 1 |
| 27 | 4475805 | Дверь | 1 |
| 28 | 4475806 | Рычаг | 1 |
| 29 | 4475807 | Рычаг | 1 |
| 30 | 4370306 | Зажим | 1 |
| 31 | 4464477 | Зажим | 2 |
| 32 | 4475808 | Шток | 1 |
| 33 | 4475809 | Шток | 1 |
| 34 | 4475822 | Кронштейн | 1 |
| 35 | 4475823 | Кронштейн | 1 |
| 36 | 4475824 | Кронштейн | 1 |
| 37 | 4475825 | Кронштейн | 1 |
| 38 | 4475826 | Кронштейн | 2 |
| 39 | 4475827 | Накладка | 1 |
| 40 | 4475828 | Вал | 1 |
| 41 | 4475829 | Вал | 1 |
| 42 | 4475830 | Крышка | 1 |
| 43 | 4475832 | Лента | 1 |
| 44 | 4475833 | Кронштейн | 1 |
| 45 | 4475834 | Кронштейн | 1 |
| 46 | 4464478 | Зажим | 3 |
| 47 | 4475835 | Зажим | 1 |
| 48 | 4475836 | Гайка | 4 |
| 49 | 4475837 | Болт | 3 |
| 50 | 4475838 | Винт | 6 |
| 51 | 4370308 | Самонарезающий винт | 3 |
| 52 | 4475839 | Самонарезающий винт | 1 |
| 54 | 4370309 | Самонарезающий винт | 29 |
| 55 | 4464483 | Самонарезающий винт | 27 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
