Пилотные гидролинии (моноблочный стрела) — HITACHI ZX225USRK-3

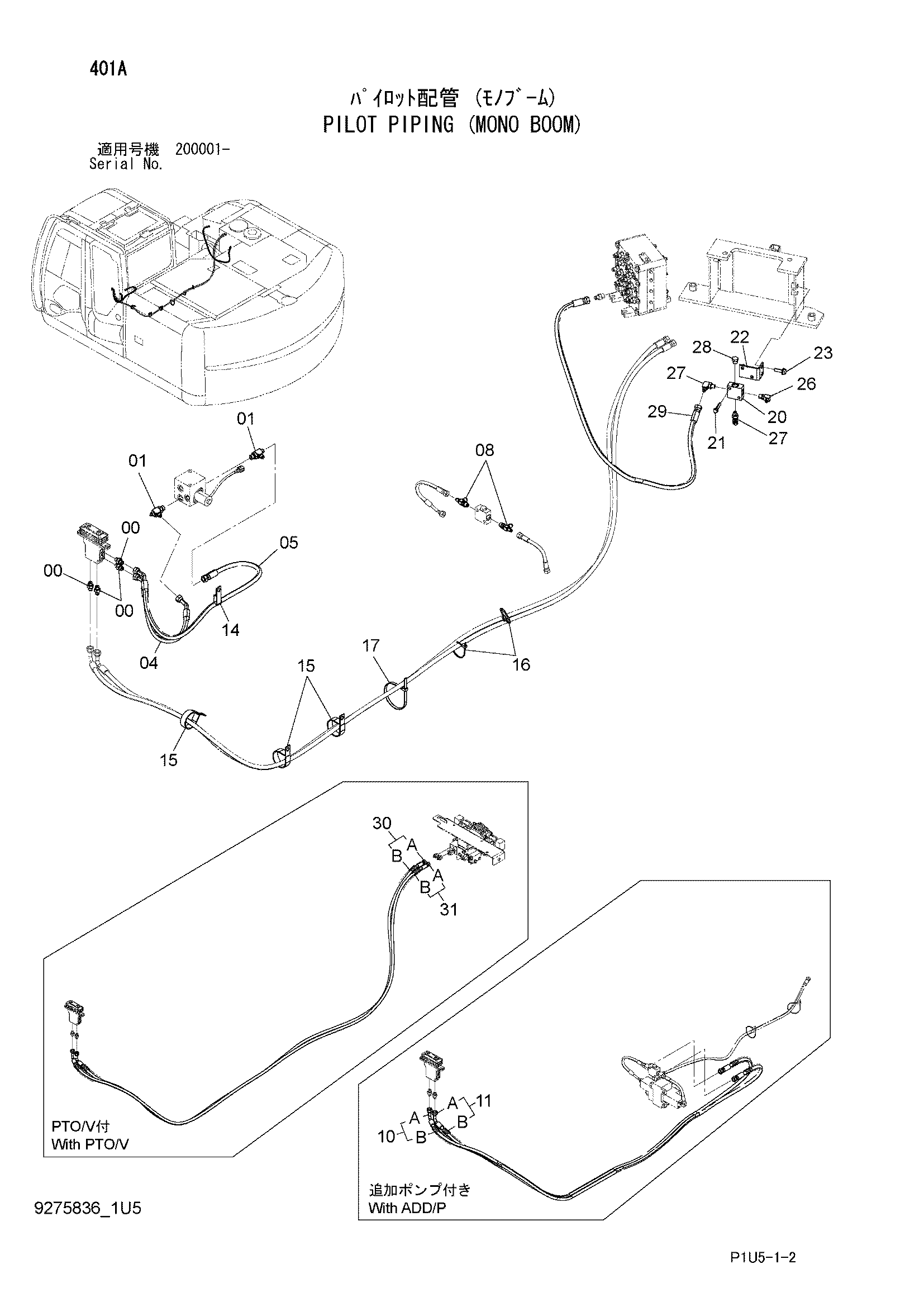

Заводская схема «Пилотные гидролинии (моноблочный стрела)» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852433 | Тройник | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4668553 | Шланг | 1 |
| 05 | 4294973 | Шланг | 1 |
| 08 | 4239712 | Тройник | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9275824 | Шланг в сборе | 1 |
| 10A | 4668594 | Шланг | 1 |
| 10B | 4327315 | Защитный кожух | 2 |
| 11 | 9275825 | Шланг в сборе | 1 |
| 11A | 4401956 | Шланг | 1 |
| 11B | 4327315 | Защитный кожух | 2 |
| 14 | 4259817 | Зажим | 1 |
| 15 | 4193816 | Зажим | 3 |
| 16 | 4055312 | Ленточный зажим | 2 |
| 17 | 4121859 | Ленточный зажим | 1 |
| 20 | 4411001 | Челночный клапан | 1 |
| 21 | J260845 | Болт с шайбой | 2 |
| 21A | J900845 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | 9764485 | Кронштейн | 1 |
| 23 | J271035 | Болт с шайбой | 2 |
| 23A | J901035 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852323 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A885002 | Пробка | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 9275829 | Шланг в сборе | 1 |
| 29A | 4320026 | Шланг | 1 |
| 29B | 4327315 | Защитный кожух | 3 |
| 30 | 9279992 | Шланг в сборе | 1 |
| 30A | 4665734 | Шланг | 1 |
| 30B | 4327315 | Защитный кожух | 6 |
| 31 | 9279993 | Шланг в сборе | 1 |
| 31A | 4665755 | Шланг | 1 |
| 31B | 4327315 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
